IP6559至为芯支持AC双口快充输出的100W车载充电方案芯片

英集芯IP6559是一个应用于车载充电器、快充适配器、智能排插等方案的AC双口快充输出的100W升降压SOC芯片。支持PD3.0等主流快充协议覆盖。3.6V至31V的输入电压，兼容12V至24V车充输入。支持A+C双口输出，单口最大100W，可实现单口快充或双口同时输出。集成升降压控制器、协议芯片及路径NMOS控制功能，减少外围器件数量，降低BOM成本；仅需一个电感和功率MOSFET即可实现100W快充方案设计。采用QFN48封装，便于PCB布局，节省空间，适用于紧凑型产品设计。

一、单芯片集成：化解传统方案难题

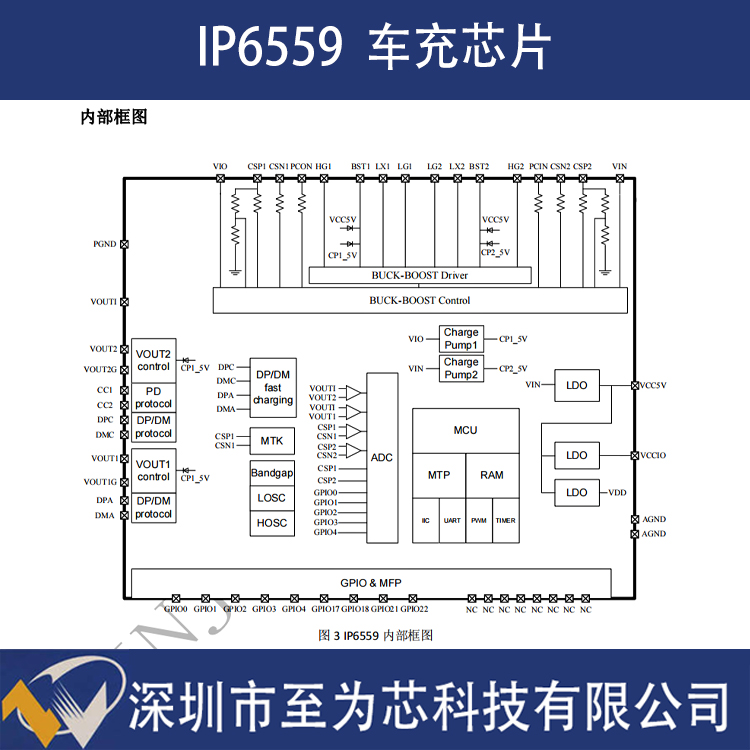

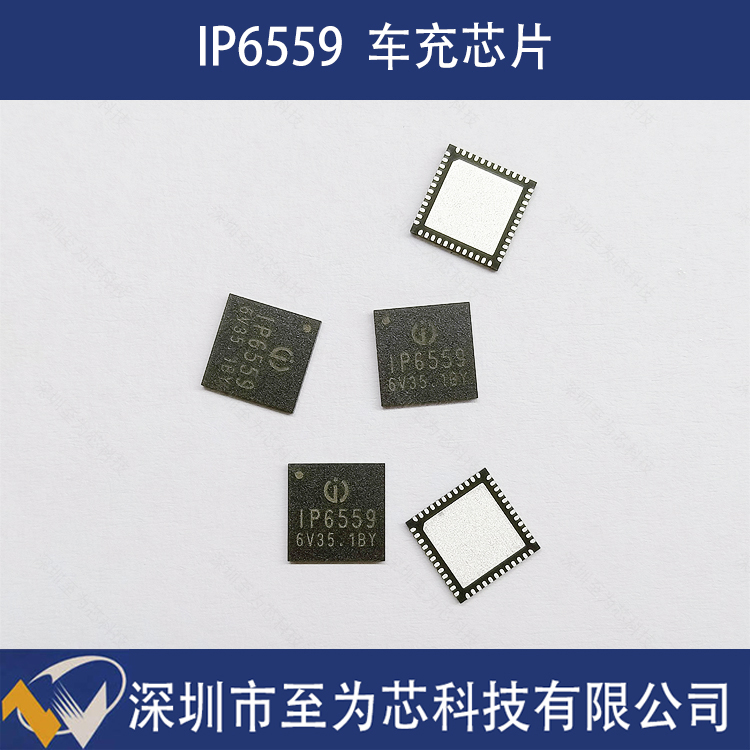

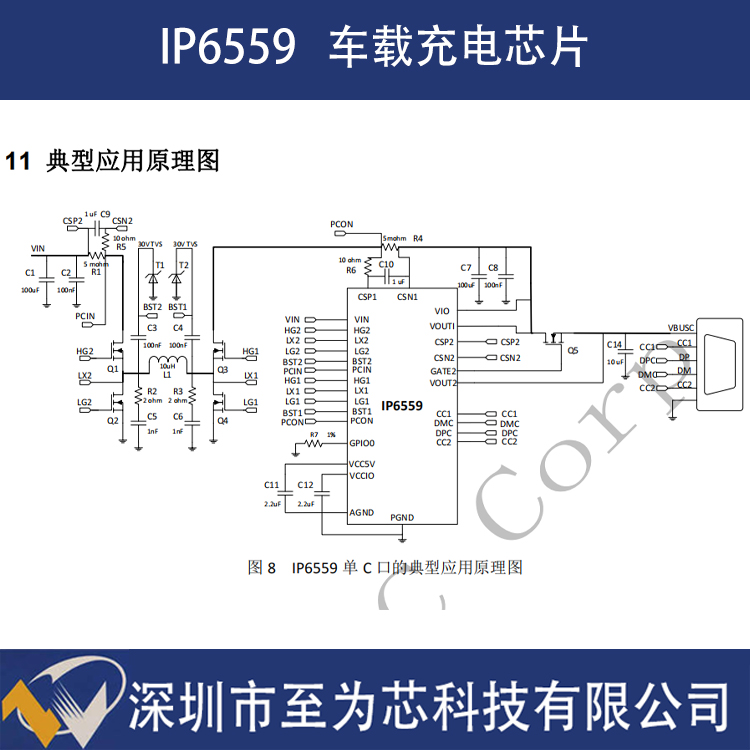

传统大功率快充方案需外置十余颗元件，致使PCB面积大、BOM成本高、开发周期长。IP6559创新性地将升降压控制器等多种功能集成于QFN48封装（7×7mm），仅需1颗电感与2颗功率MOSFET。某国际品牌车载充电器采用后，PCB面积缩减40%，元件数量减少65%，BOM成本降低32%，还提升了系统稳定性。

二、100W全功率覆盖：多设备无缝兼容
IP6559支持3.6V - 31V宽范围输入，适配多种电源场景。输出电压范围覆盖3.3V - 21V，支持主流电压档位，还能通过PD3.0 PPS协议精细调节。实测可同时为iPhone 15 Pro和MacBook Pro 16英寸供电，总功率达100W。内置的CV/CC双模式控制技术，可避免过载风险。

三、全协议兼容：覆盖主流快充生态
针对安卓/苹果设备快充协议碎片化，IP6559集成14种协议，覆盖全球98%的移动设备。在PPS协议支持上，能为多款机型提供自适应快充。实测显示，使用其方案的车充为小米15 Ultra充电，30分钟充入72%电量，效率提升18%。

四、智能温控与线损补偿：保障安全与效率
为解决大功率充电发热问题，IP6559内置NTC温度传感器，实时监测并动态调节功率，确保表面温度低于65℃，满足车规级标准。针对长线缆电压衰减，它集成线损补偿功能，2米线缆场景下末端充电效率提升9%。

五、应用场景广泛：从车载到户外

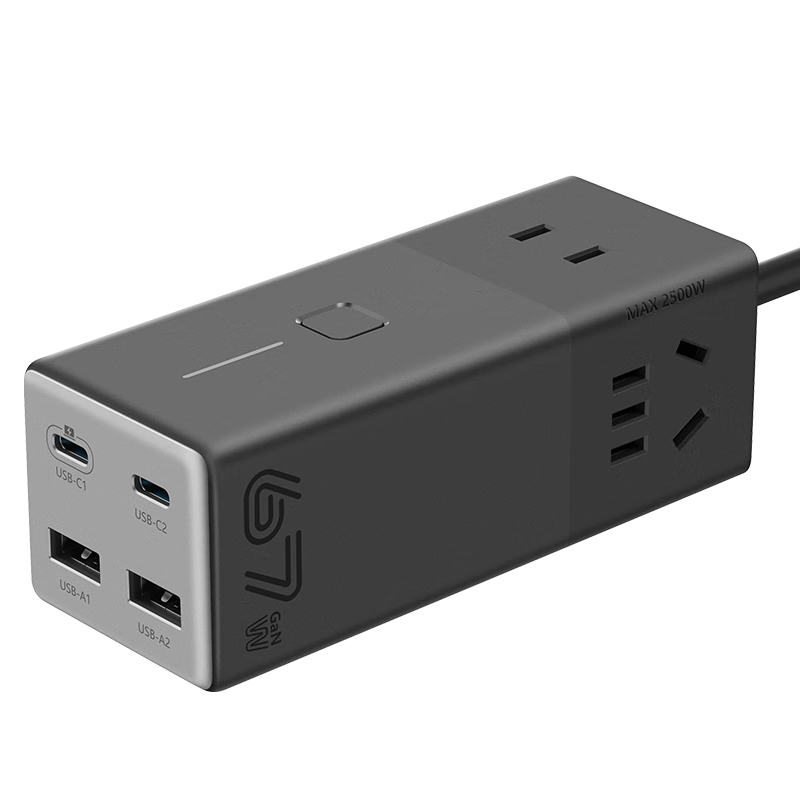

IP6559应用领域众多：车载充电器支持双口独立快充，单口最大输出100W，双口同时使用自动分配功率；快充适配器可与笔记本、平板“一线通充”；户外电源能搭配锂电池组，满足野外设备供电需求。

六、获行业高度认可
IP6559已通过头部厂商测试，并导入其供应链。某国际品牌65W车载充电器拆解报告显示，该方案在极端环境下稳定输出，MTBF超50,000小时。英集芯推出开发套件，将客户开发周期从3个月缩短至4周。采用该方案的产品上市后，市场占有率平均提升22%，投诉率下降67%。

结语：集成化引领快充变革
英集芯IP6559以“单芯片定义大功率快充”，重新划分行业技术边界。其高度集成、全协议兼容、智能温控三大特性，解决了传统方案痛点，优化成本与效率，为消费者带来“一充多用”体验。随着功率需求增长，它将成为下一代快充生态核心引擎。
