?3555同步升压转换器技术文档总结

LM3555 是一款 2 MHz 固定频率电流模式同步升压转换器，设计用于驱动 500 mA 的单个闪光灯 LED 或 400 mA 的两个串联闪光灯 LED。高压电流源允许将 LED 端接到 GND 平面，无需返回器件的额外返回走线。

双模控制接口允许用户使用两个用于控制的使能引脚或一个 I 来配置 LM3555 的通用接口^2^C 允许更高级别的控制。两个接口都允许访问指示灯、辅助灯和闪光灯模式。专用的STROBE引脚提供了一个直接接口来触发闪光事件，而外部TORCH引脚则提供了一种在恒流模式下使能LED的附加方法。
*附件：lm3555.pdf

LM3555 可以根据闪光灯配置自适应地扩展传递到 LED 的最大闪光电平，无论是单个 LED 还是两个串联的 LED。

LM3555 提供八种保护功能，从过压保护到电感器损坏检测。LM3555 具有四个可选的电感电流限制，可帮助用户选择适合设计的电感器。

特性

• 高压高侧电流源允许接地阴极LED工作
• 同步升压转换器
• 峰值转换器效率> 90%
• 精确且可编程的 LED 电流范围为 60 mA 至 500 mA
• 基于 LED 配置的自适应 LED 电流范围
• 专用指示电流源
• 专用割炬和频闪针
• 双模控制（通用或 I^2^C)
• 电感器损坏检测
• 输出过压保护
• 输出和LED短路保护
• 400 kHz I^2^C 兼容接口

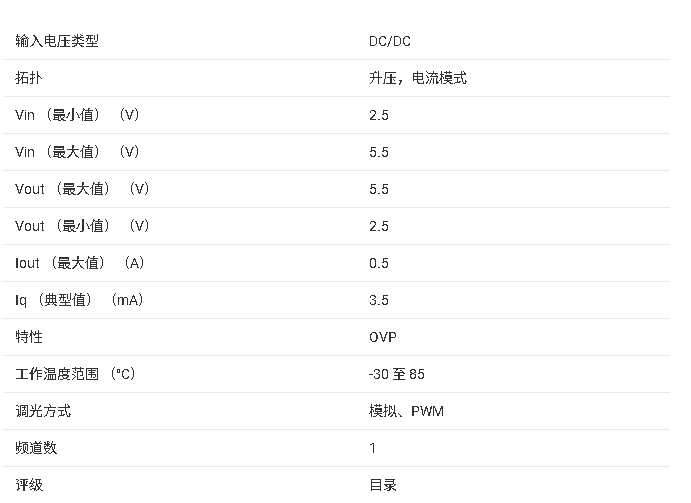

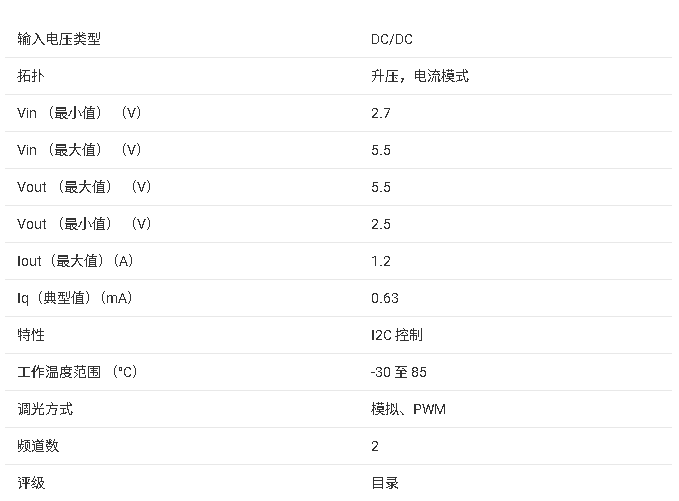

参数

方框图

?1. 产品概述?
LM3555是德州仪器（TI）推出的高性能同步升压转换器，集成500mA高边LED驱动器和双模式控制接口，专为相机手机LED闪光灯设计。核心特性包括：

• ?高边电流源?：支持LED阴极接地，无需额外回路布线。
• ?高效转换?：峰值效率>90%，固定2MHz开关频率。
• ?双模式控制?：支持通用GPIO或I?C接口，灵活适配不同系统需求。
• ?多重保护?：包含电感损坏检测、输出过压/短路保护等8项安全机制。

?2. 关键参数?

• ?输入电压范围?：2.5V至5.5V
• ?输出能力?：单LED驱动500mA或双串联LED驱动400mA
• ?工作温度?：-30°C至+85°C
• ?封装?：12引脚DSBGA（2.09mm × 1.565mm）

?3. 功能特性?

• ?自适应LED配置?：自动检测单/双LED连接并调整最大电流限制。
• ?独立控制接口?：
  • ?TORCH引脚?：直接启用常亮模式（60-160mA可调）。
  • ?STROBE引脚?：支持边沿/电平触发闪光同步。
• ?保护机制?：过压保护（OVP）、短路保护（SCP）、热关断（OTP）等，故障状态可通过寄存器读取。

?4. 应用设计?

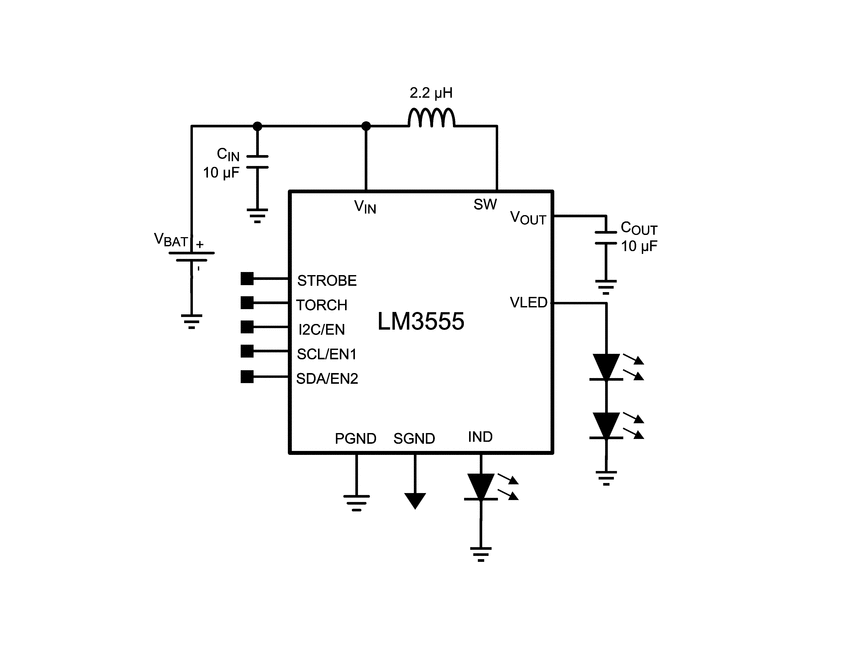

• ?典型电路?：需外接2.2?H电感、10?F输入/输出电容。
• ?布局建议?：优先缩短SW引脚与电感路径，降低寄生参数影响。
• ?效率表现?：在3.6V输入下，单LED 500mA驱动效率达90%（典型值）。

?5. 文档结构?
全文涵盖电气特性、时序要求、寄存器映射（如电流设置寄存器0x03、控制寄存器0x04）及典型应用曲线，提供完整的参数化设计指导。
