LM3409 用于大功率 LED 驱动器的 42V PFET 降压控制器技术文档总结

LM3409、LM3409-Q1、LM3409HV 和 LM3409HV-Q1 是 P 沟道 MOSFET （PFET） 控制器用于降压（降压）电流调节器。他们提供广泛的输入 电压范围，高边差电流检测，低可调 阈值电压和快速输出使能/禁用功能和热 增强型 10 引脚 HVSSOP 封装。这些特性相结合，使 LM3409 器件系列非常适合用作驱动 LED 的恒流源 其中正向电流高达 5 A 很容易实现。

LM3409 器件使用恒定关断时间 （COFT） 控制来调节 精确的恒流，无需外部控制环路 补偿。模拟和PWM调光易于实现，并导致 高度线性的调光范围，具有出色的可实现对比度。 可编程 UVLO、低功耗关断和热关断完成了 功能集。
*附件：lm3409.pdf

特性

• LM3409-Q1 和 LM3409HV-Q1 是汽车级产品：符合 AEC-Q100 1 级标准
• 2-Ω、1A 峰值 MOSFET 栅极驱动
• V在范围：6 V 至 42 V （LM3409、LM3409-Q1）
• V在范围：6 V 至 75 V（LM3409HV，LM3409HV-Q1）
• 差分、高侧电流检测
• 逐周期电流限制
• 无需控制环路补偿
• 10,000：1 PWM 调光范围
• 250：1 模拟调光范围
• 支持全陶瓷输出电容和无电容输出
• 低功耗关断和热关断
• 热增强型10引脚HVSSOP封装

参数

方框图

?1. 产品概述?
LM3409/LM3409-Q1/LM3409HV/LM3409HV-Q1是德州仪器（TI）推出的P沟道MOSFET（PFET）降压（Buck）电流调节控制器系列，专为高功率LED驱动设计。关键特性包括：

• ?输入电压范围?：标准版6-42V，高压版（HV）6-75V
• ?电流调节?：支持高达5A的LED恒流驱动
• ?调光功能?：10,000:1 PWM调光范围和250:1模拟调光范围
• ?封装?：10引脚HVSSOP（3mm×3mm）和14引脚PDIP可选

?2. 核心功能?

• ?恒流控制架构?：采用恒定关断时间（COFT）控制，无需外部环路补偿
• ?高精度电流检测?：差分高端电流检测，阈值可调（通过IADJ引脚）
• ?多重保护机制?：包含欠压锁定（UVLO）、热关断和逐周期电流限制
• ?汽车级认证?：Q1版本符合AEC-Q100 Grade 1标准

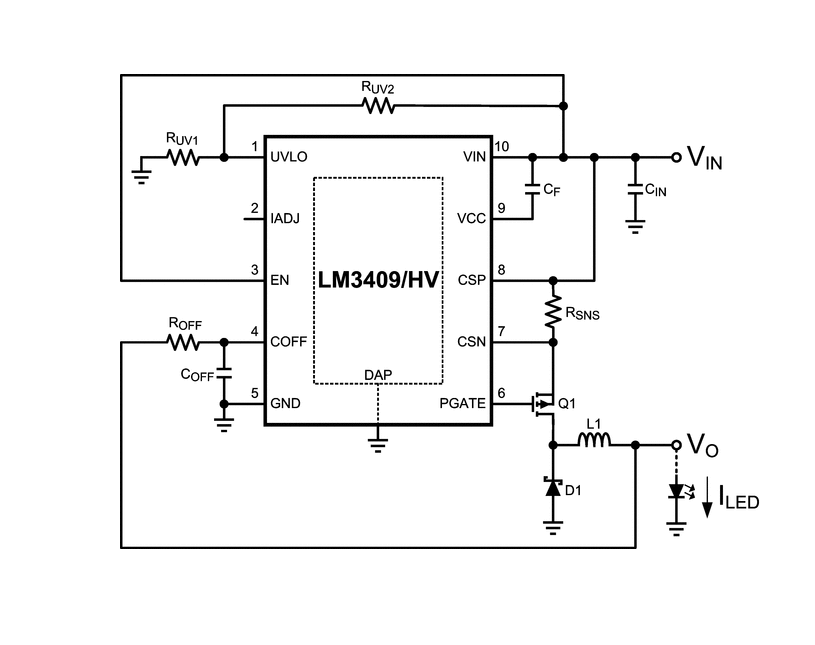

?3. 典型应用?

• ?LED照明?：汽车照明、通用照明
• ?恒流源?：支持全陶瓷输出电容或无电容设计
• ?调光方案?：
  • ?PWM调光?：通过EN引脚或外接并联FET实现
  • ?模拟调光?：通过IADJ引脚电压/电阻调节

?4. 设计要点?

• ?频率设定?：由ROFF/COFF网络和输出电压决定（公式：tOFF = -ROFF×(COFF+20pF)×ln(1-1.24V/VO)）
• ?电感选择?：需满足最小纹波电流要求（ΔiL-PP > 24mV/RSNS）
• ?布局建议?：关键路径（CIN-D1-Q1-RSNS回路）需最小化寄生电感

?5. 版本差异?
