使用罗德与施瓦茨CMX500的吞吐量应用层测试方案

概述

5G NR（New Radio）吞吐量应用层测试是评估5G网络性能的一个重要方面，它主要关注的是在实际应用条件下，用户能够体验到的数据传输速率。这种测试通常包括了对下行链路和上行链路的吞吐量进行测量，以确保网络可以满足各种应用场景的需求，比如高清视频流、虚拟现实、增强现实、大规模物联网等。

测试目的

到目前为止3GPP定义了90000多种LTE，5G NR NSA和SA的频段组合，终端芯片和模组厂商已经支持了越来越多的频段组合，并且要求测试的频段组合也越来越多，那我们测试的主要目的是什么呢？

验证网络性能：确认5G NR网络是否达到了设计时的技术指标。

用户体验评估：了解真实或模拟环境下用户的实际体验。

故障排查：帮助识别网络中的潜在问题，以便进行优化。

如何搭建一个吞吐量应用层测试

需要准备支持5G NR的终端设备（如智能手机、CPE，网卡等）

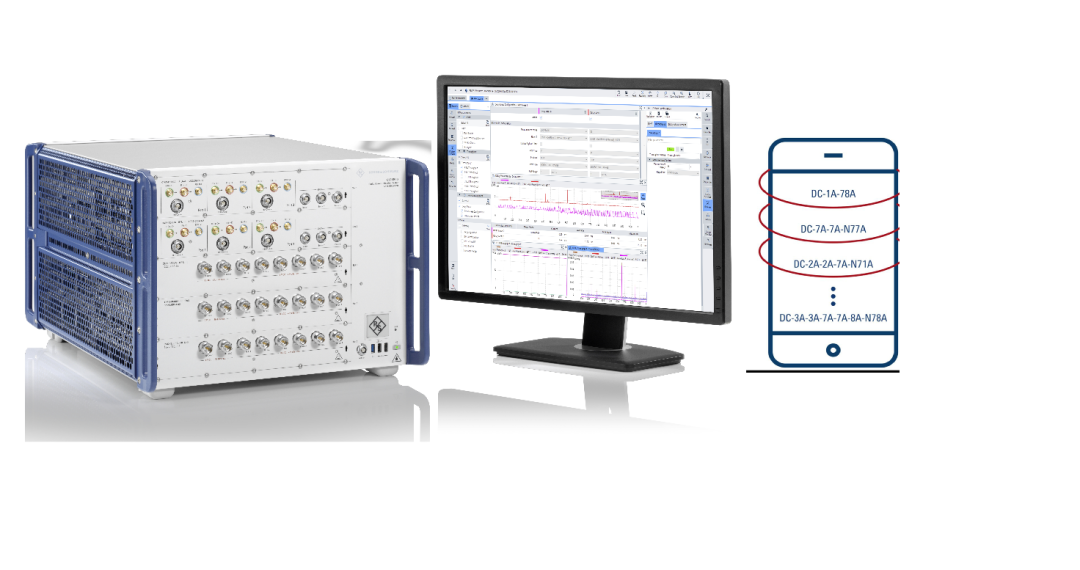

测试系统搭建如下

系统配置

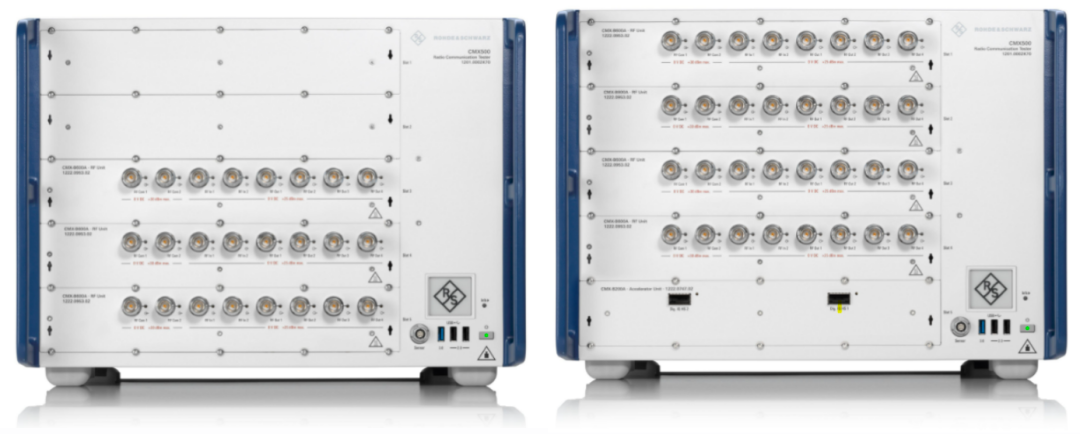

CMX500：OBT（如下是两种不同硬件配置，满足多场景测试需求）

RSCN ATETEST tool

5G终端设备

吞吐量应用测试项目与结果

这里主要介绍使用iperf工具进行测量时的配置和设置。iperf是一种开源工具，用于评估连接在上行或下行方向上的吞吐量和可靠性。

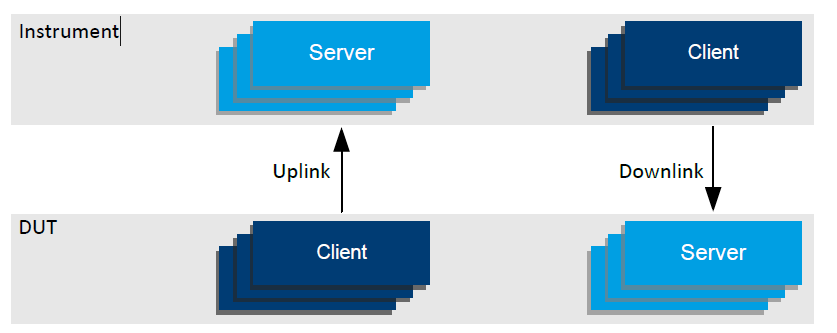

使用iperf工具进行测量时，需要在连接的两端都运行该工具。在正常模式下，发送数据的一端被配置为“客户端”，接收数据的一端被配置为“服务器”。请务必首先在服务器端启动iperf服务。

1.对于上行测量，您需要在被测设备（DUT）端设置一个客户端，在仪器端设置一个服务器。通过图形用户界面（GUI）可以查看测量得到的比特率。

2.对于下行测量，则需要在仪器端设置一个客户端，在被测设备（DUT）端设置一个服务器。此时，位于DUT上的iperf工具会显示测量得到的比特率。

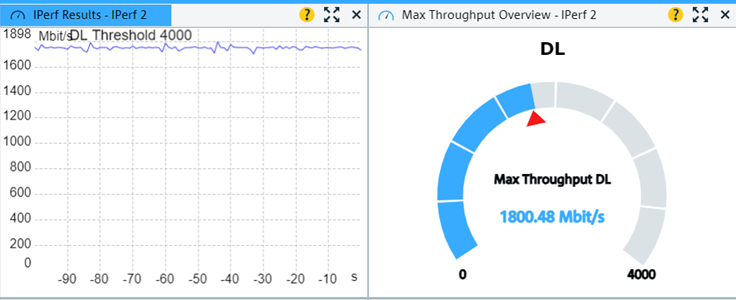

下面图片是CMX500在测试应用层测试结果展示：

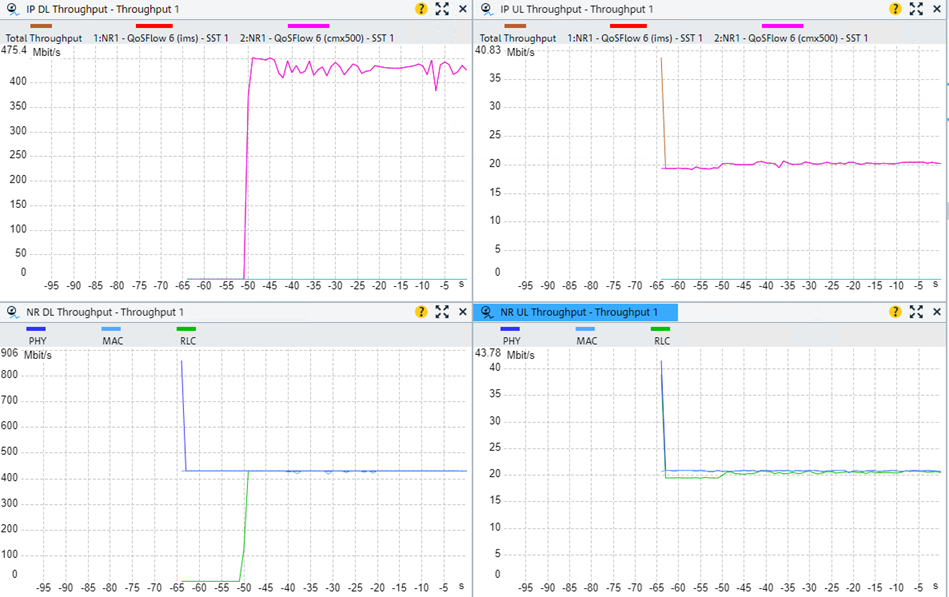

下图是CMX500在测试应用层测试中，UL/DL上下行同时测试取值的结果展示：

测吞吐量应用测试自动化方法

RSCN ATE提供了自动化测试方法，客户只要配置产品天线信息，就可以根据支持组合来测试，检查指定组合的应用层吞吐量，并生成测试报告，下面是测试方法

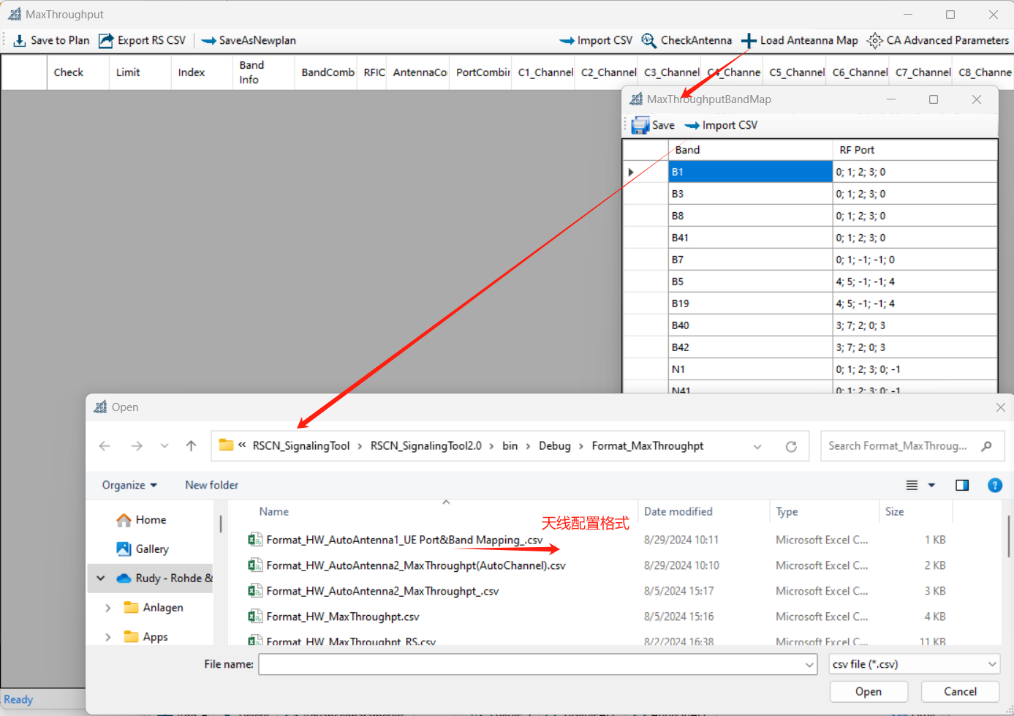

1.通过CSV配置文件，可以导入被测产品的天线信息

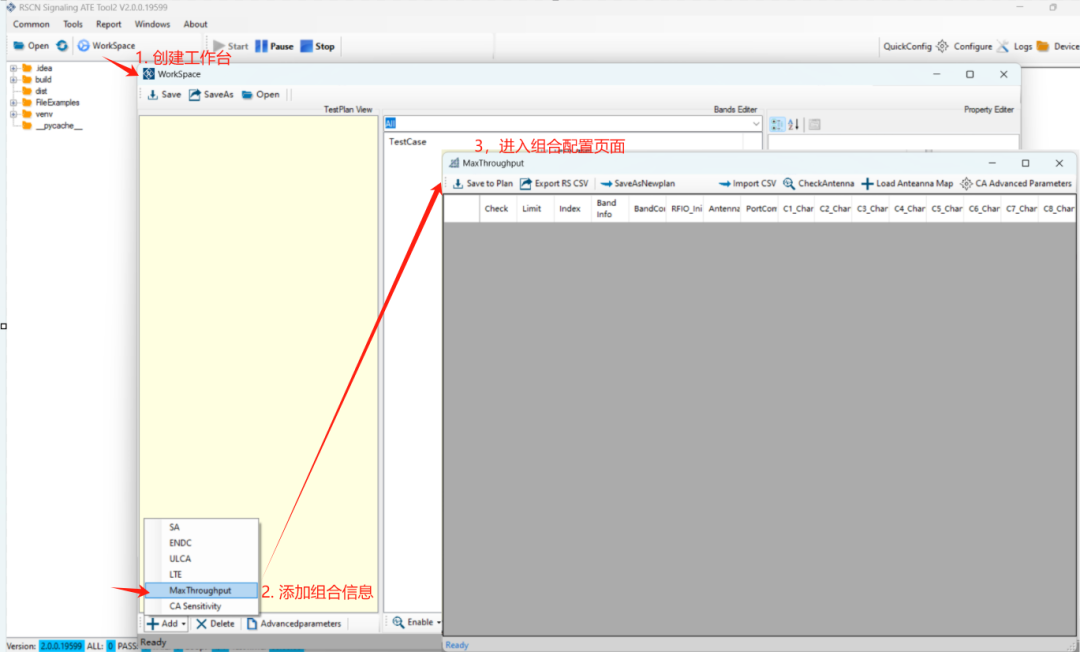

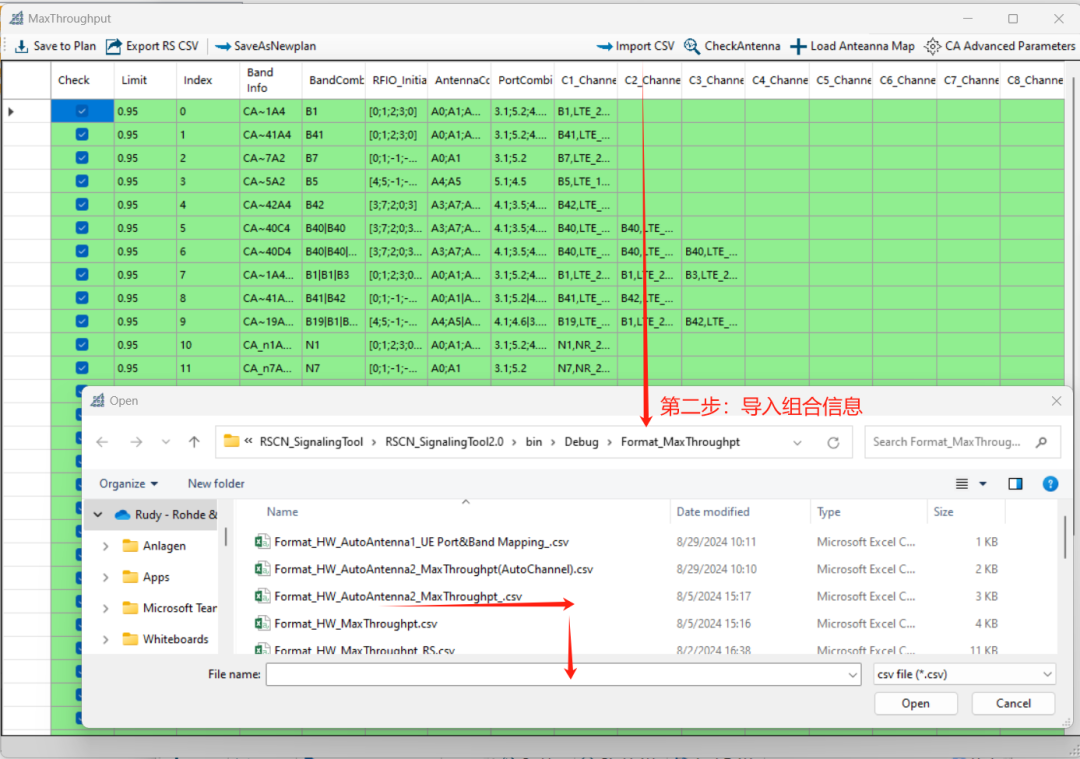

2.通过CSV配置组合信息，定义组合band以及带宽等信息，导入后可以自动生成CA的测试信息

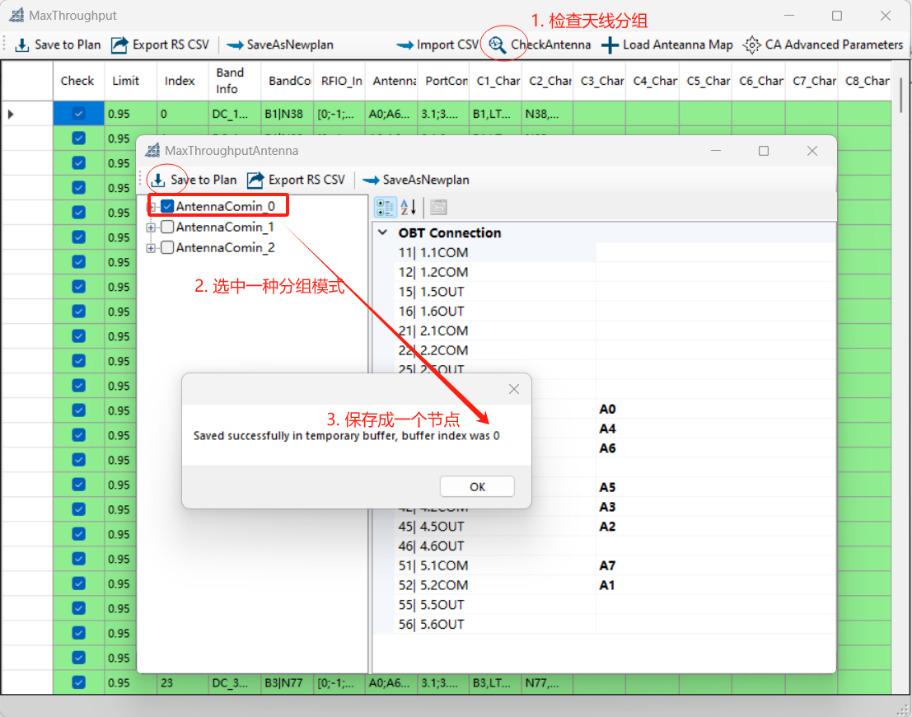

3.可以通过天线检测功能，自动判定天线的接线方式，根据不同的接线方式，分类连接方式

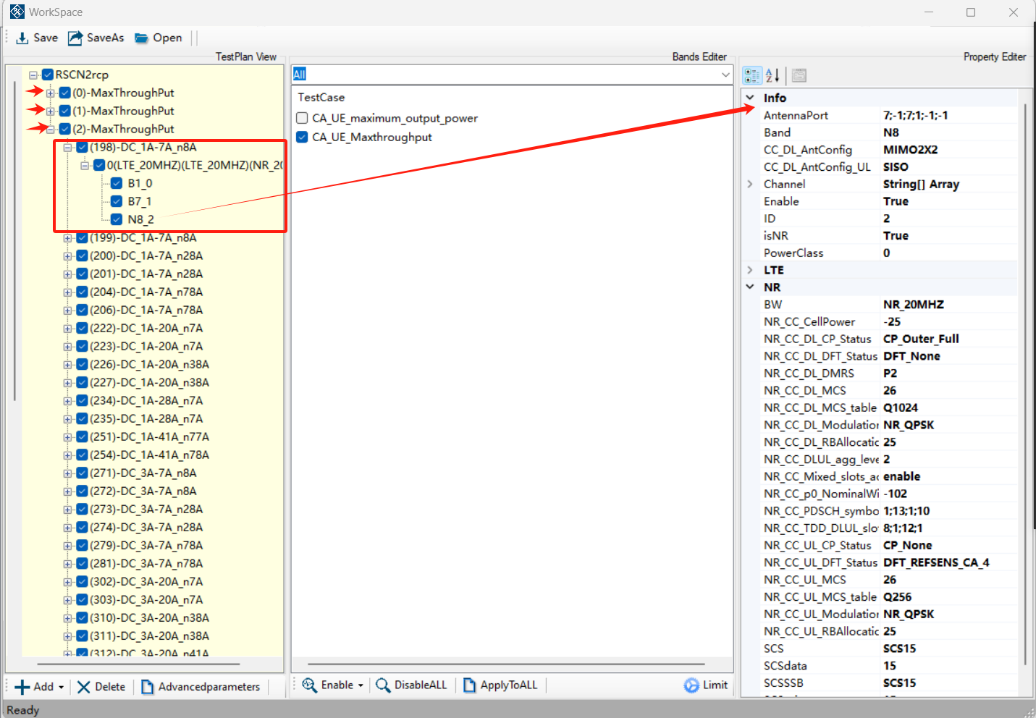

4.选中需要测试的组合信息，然后添加到测试计划中。测试计划会展示所选测试配置的参数，用户可以对这些测试参数进行二次修改，确认无误后保存。这一过程确保了测试设置的灵活性和精确性，满足不同场景下的测试需求

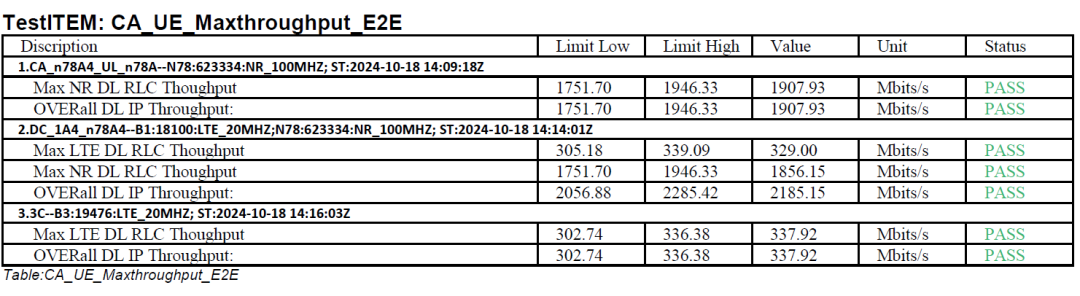

5.运行制作的测试计划，生成测试报告。测试结果展示了不同组合下的IP层吞吐量表现。自动化操作可减少工程师重复性工作，提升效率，帮助其快速对接项目并整理测试结果
