“Hassoscope Pro 是一款经济实惠、开源、可扩展的 2 GHz、3.2 GS/s、12 位 USB 示波器。”

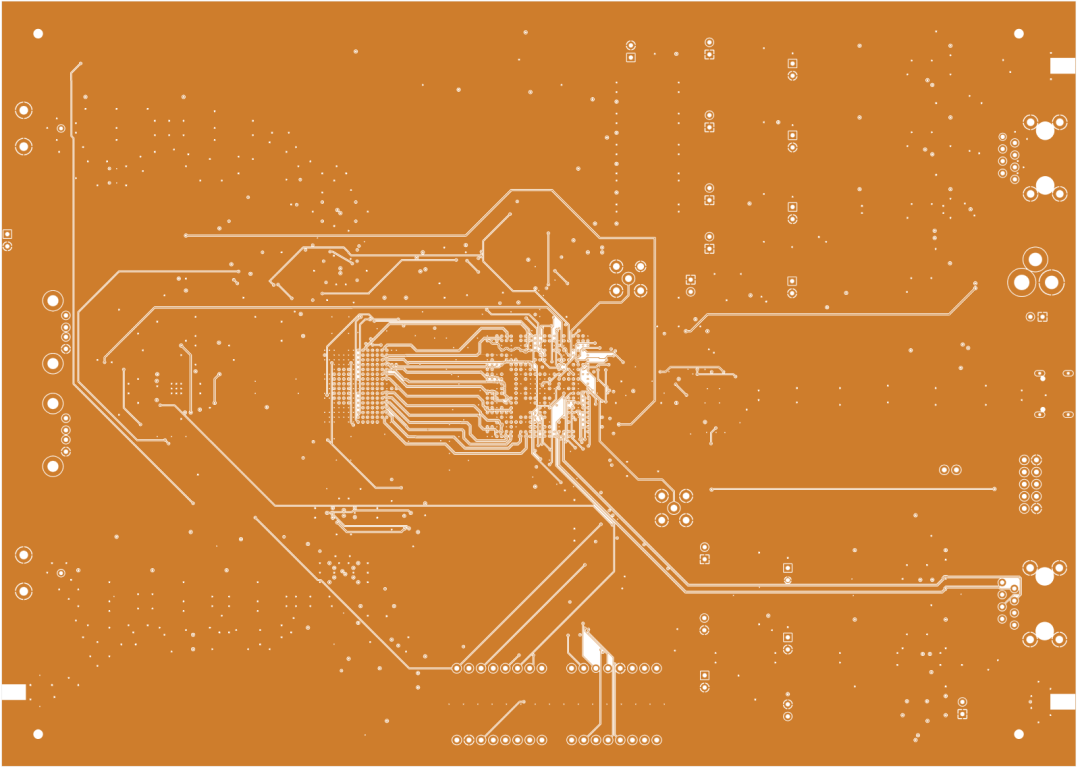

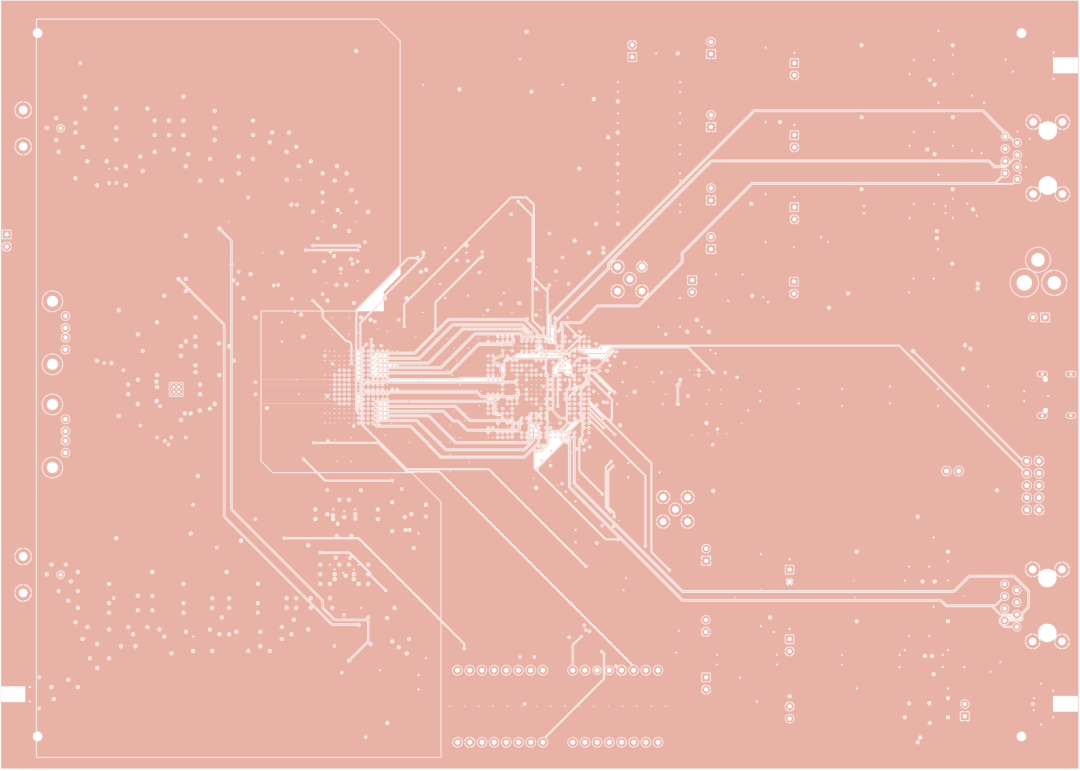

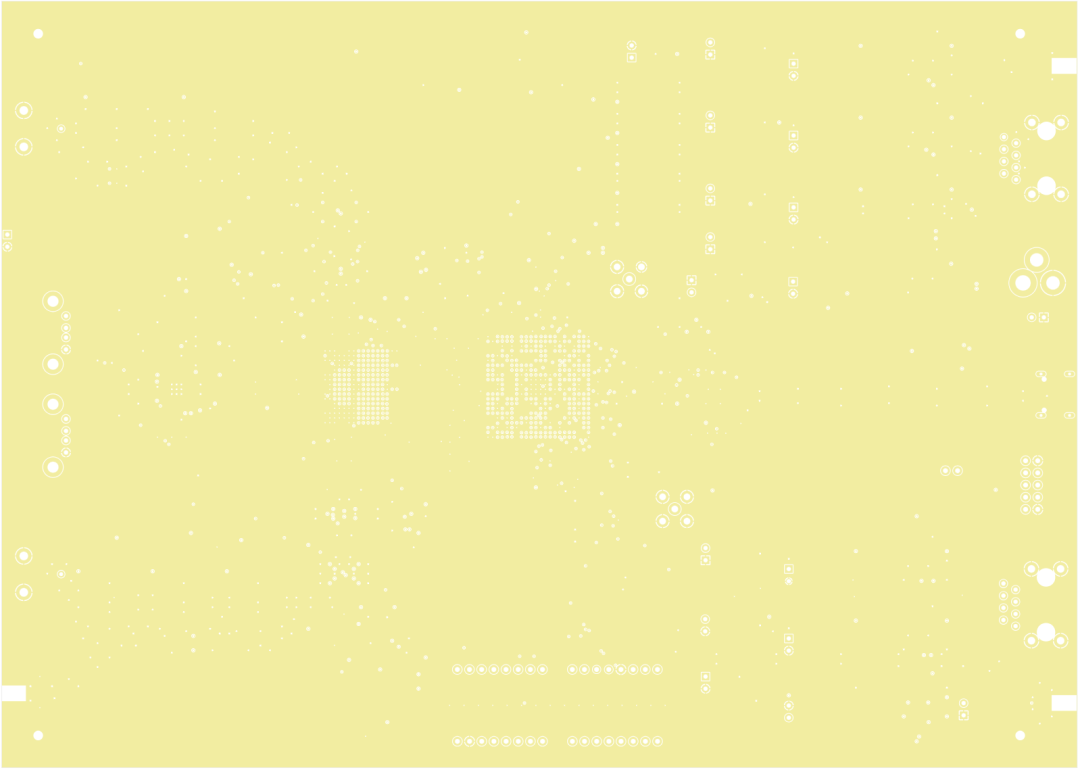

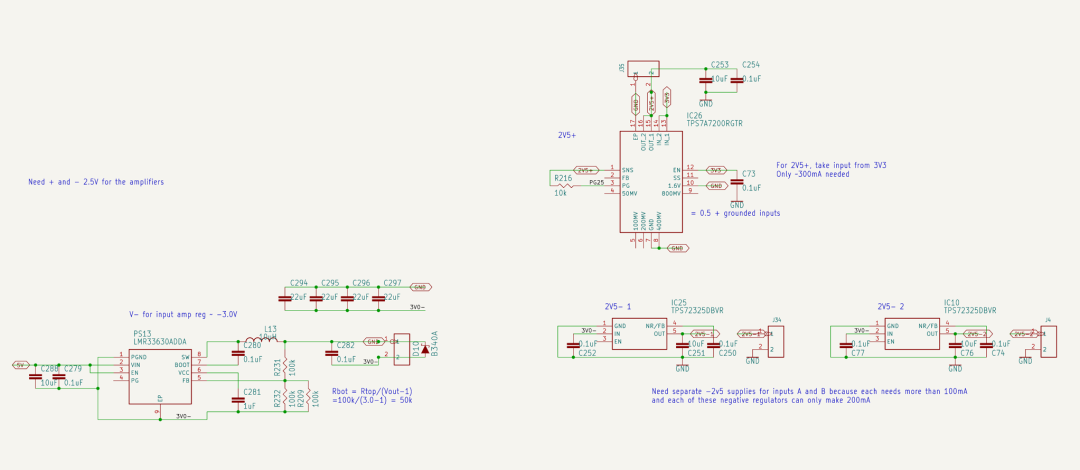

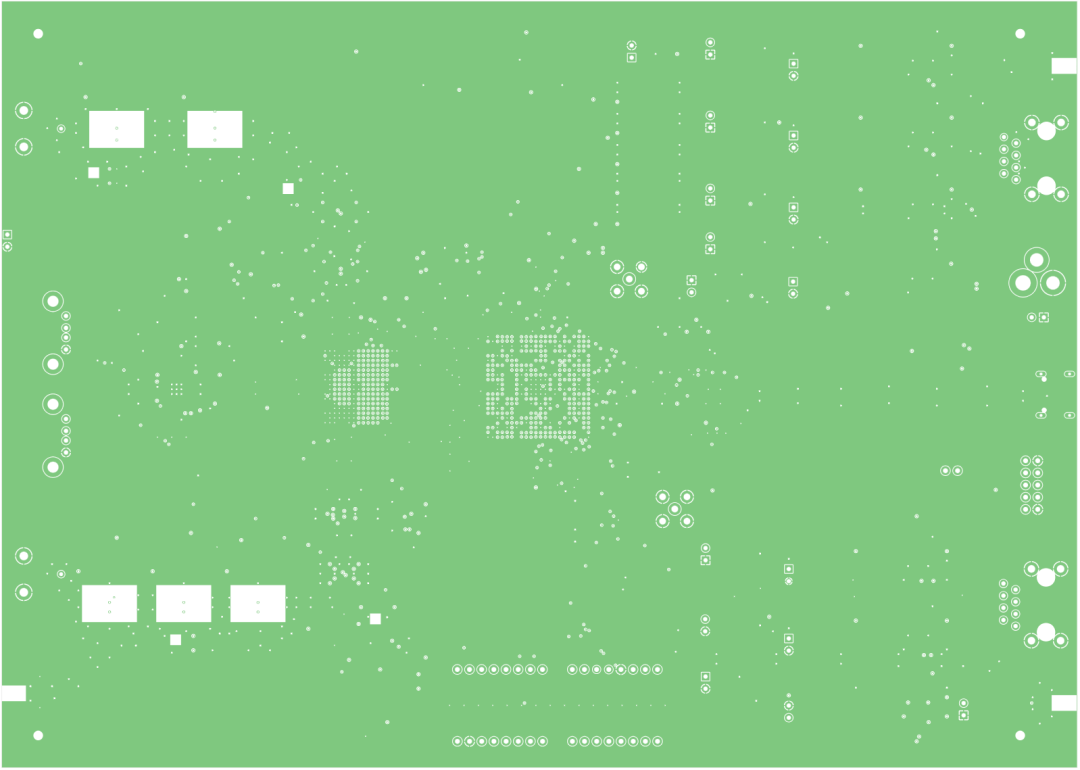

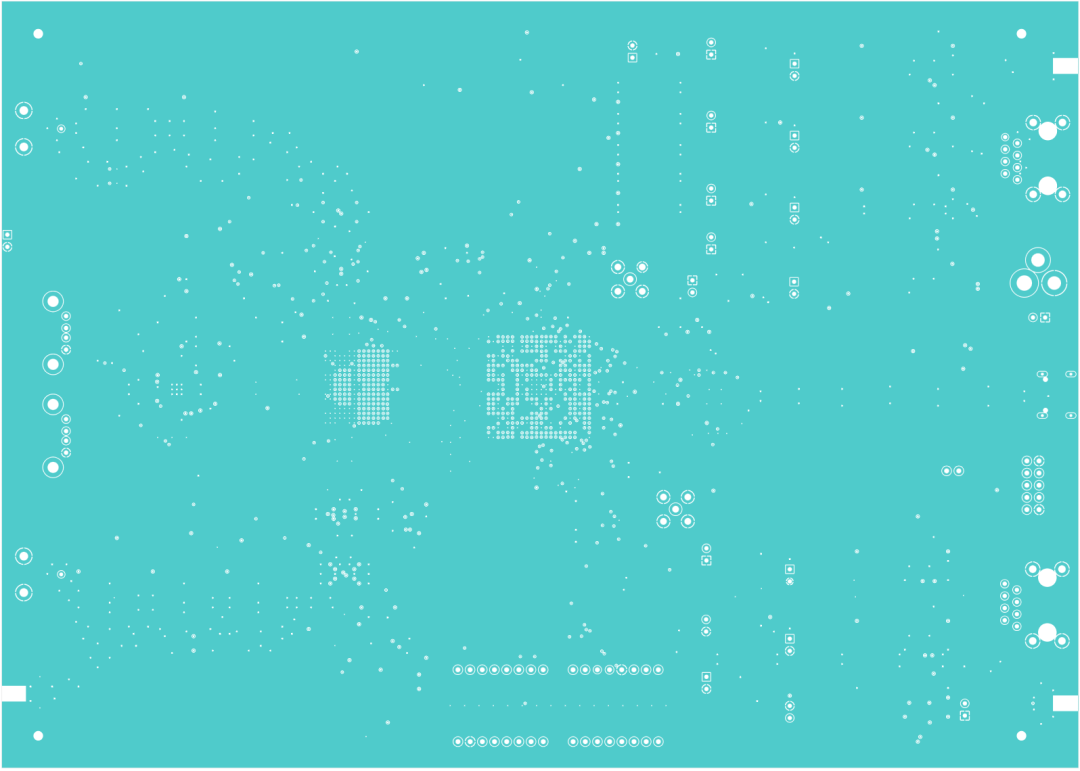

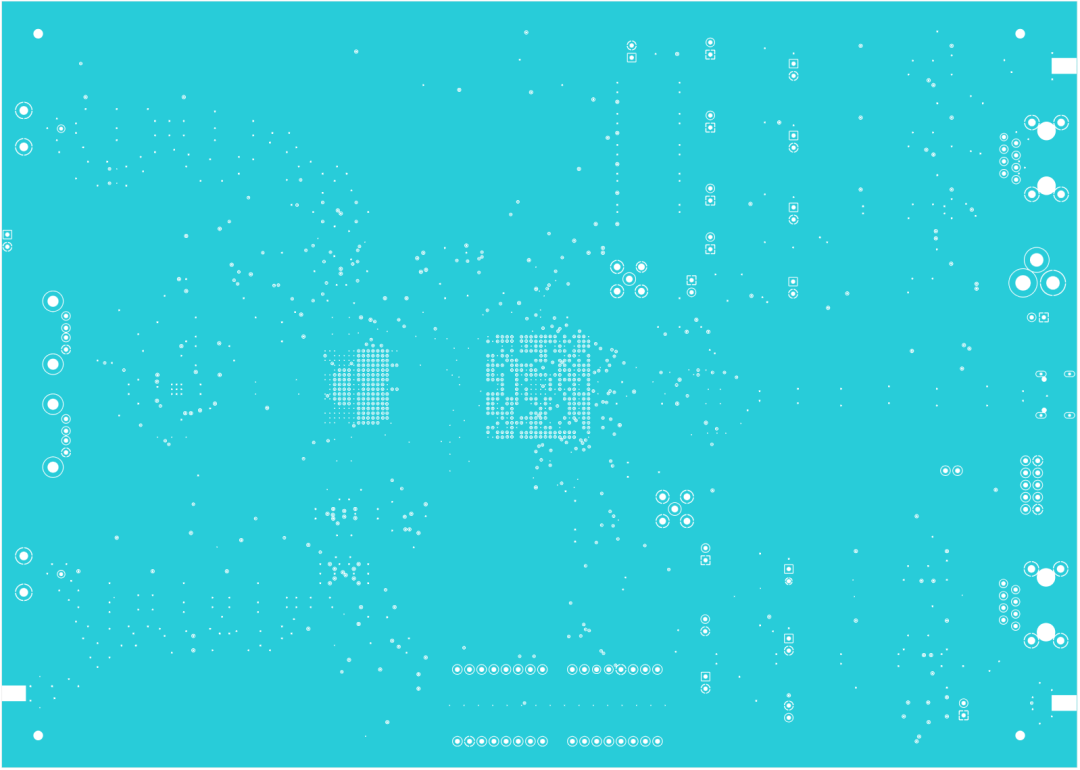

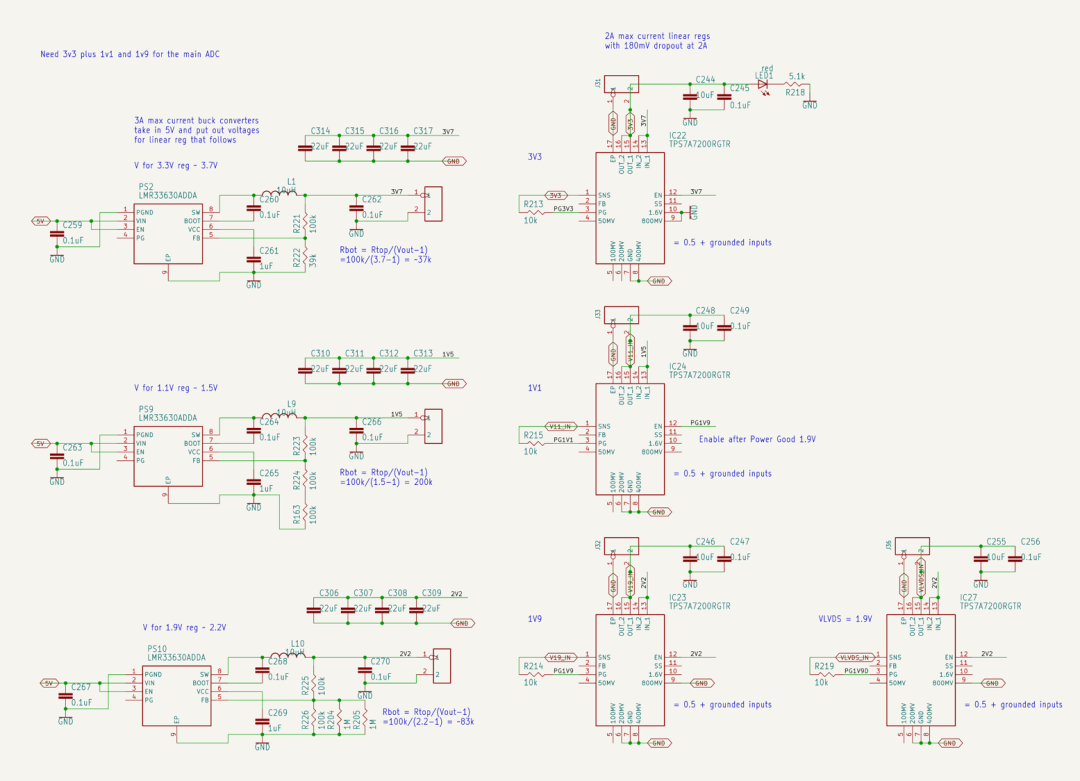

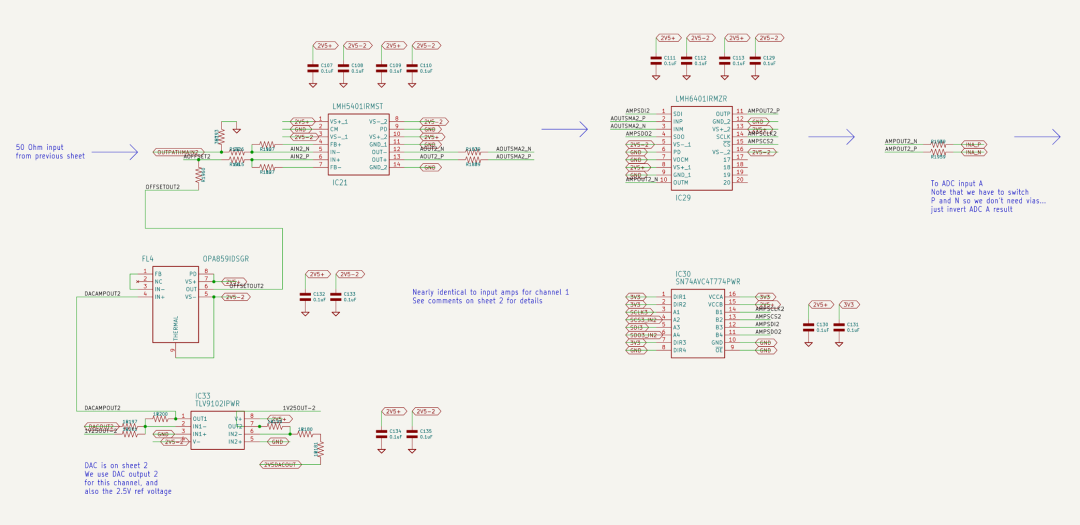

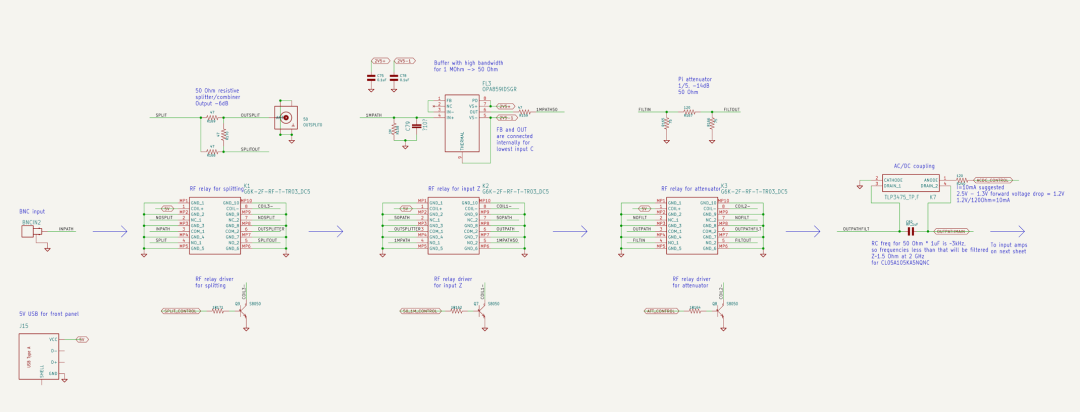

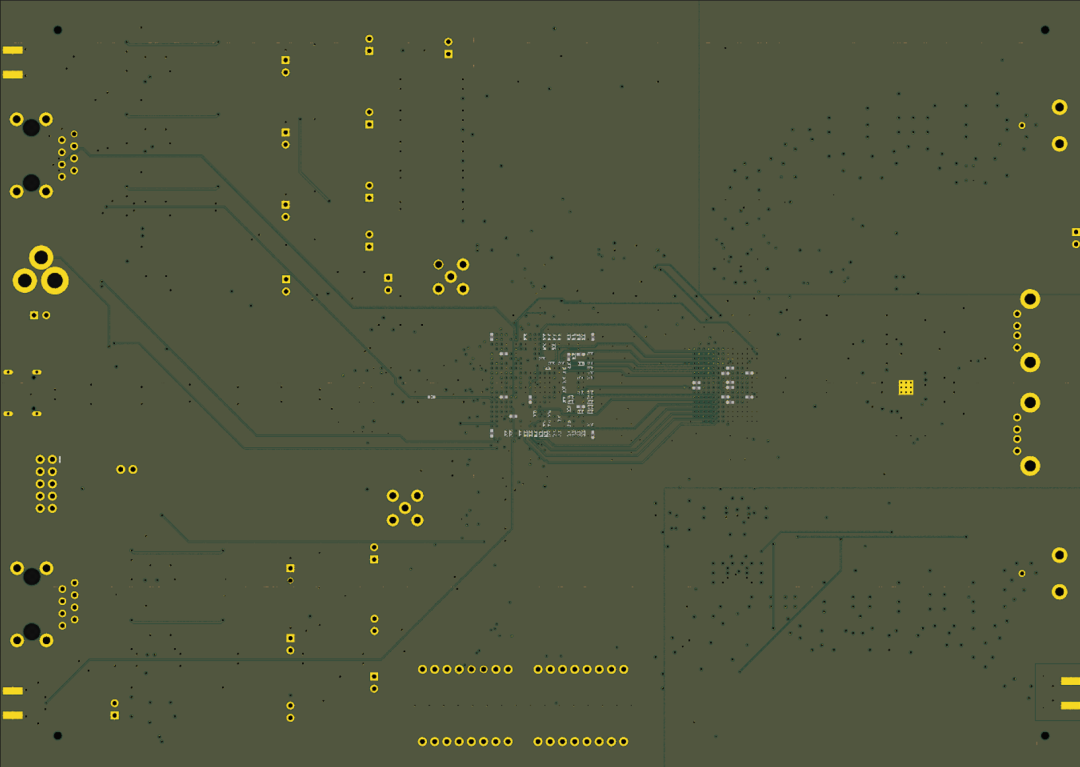

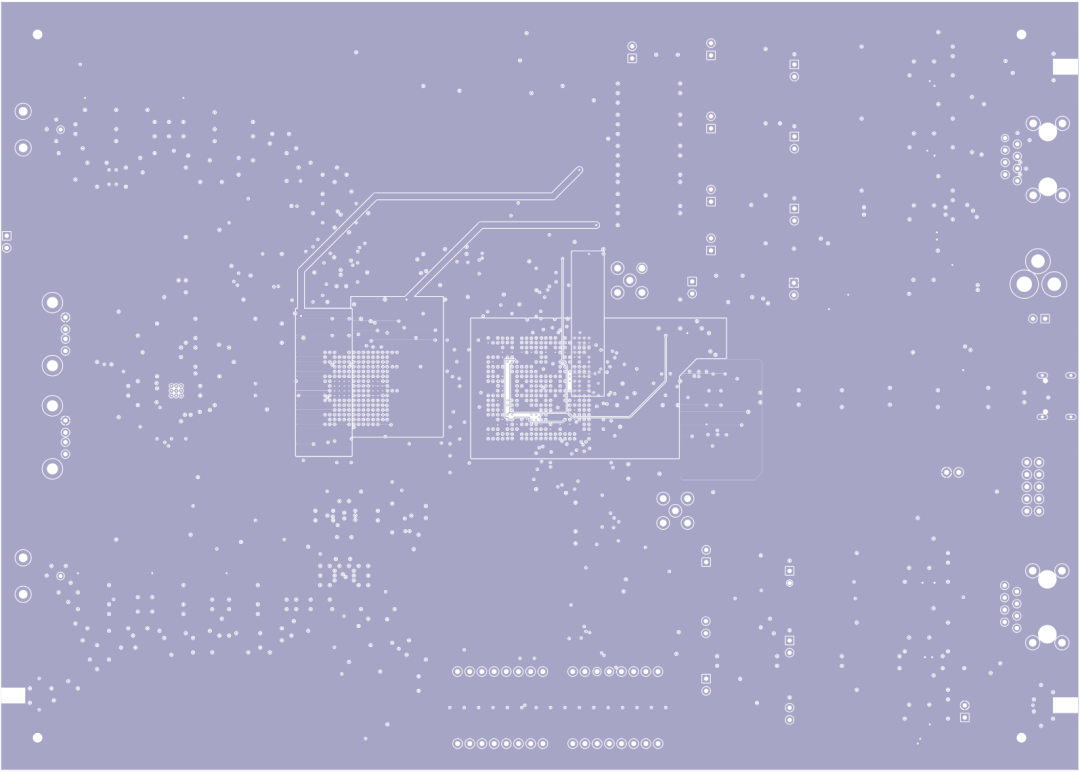

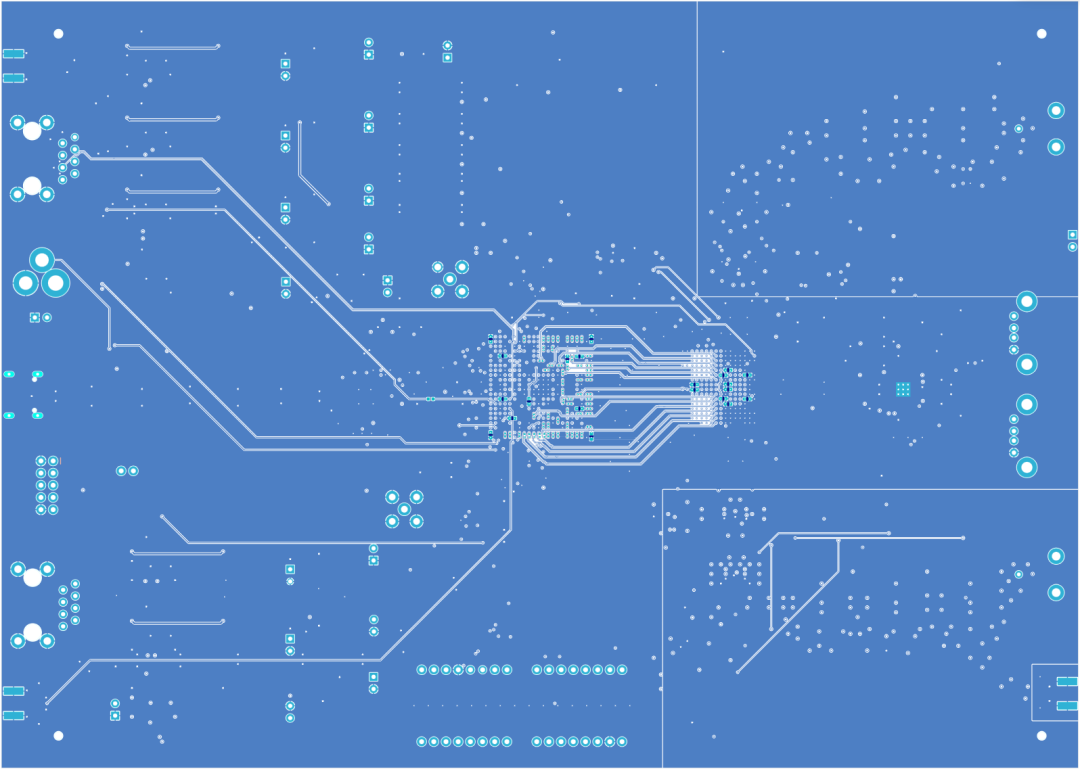

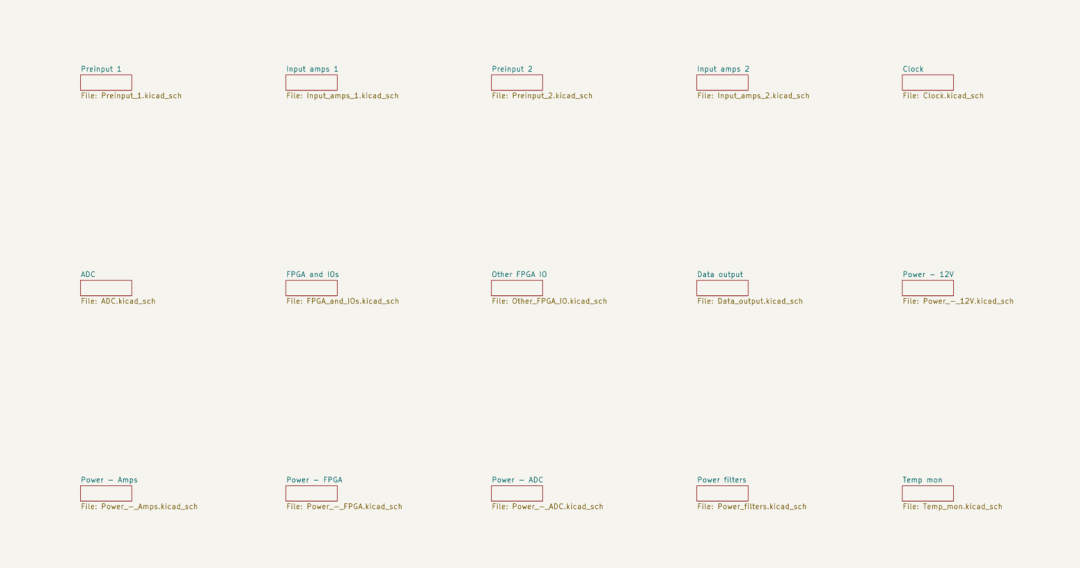

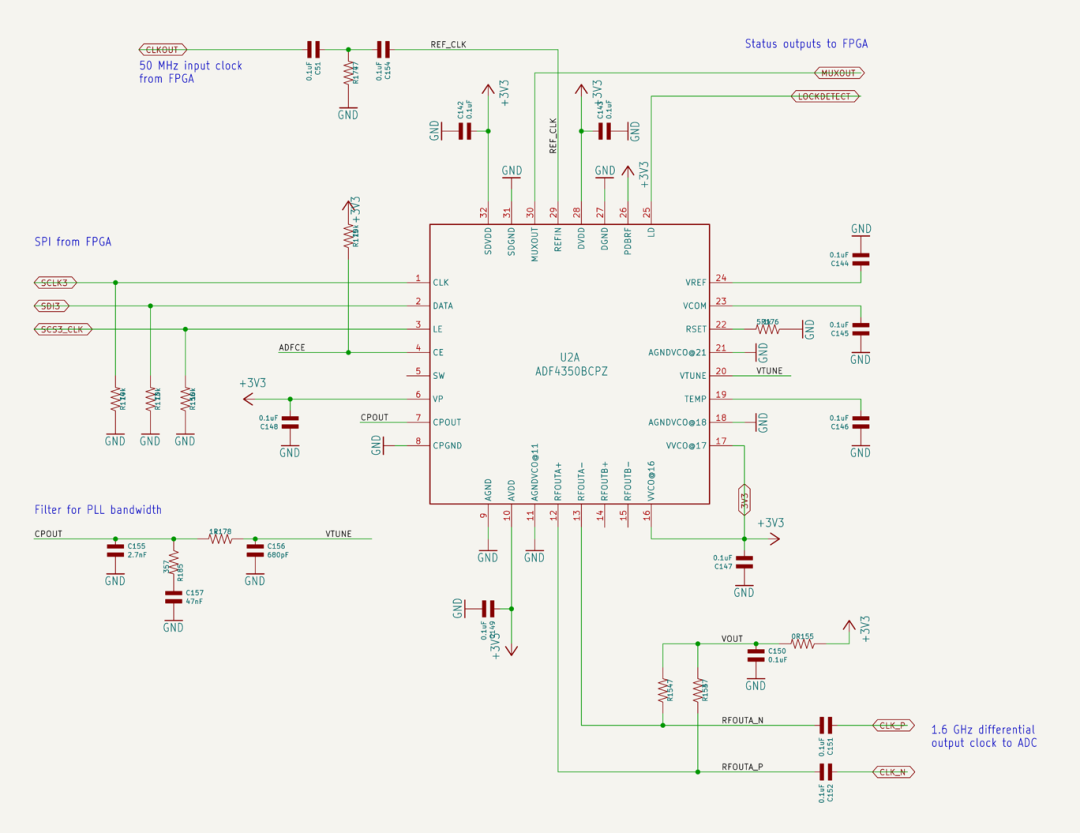

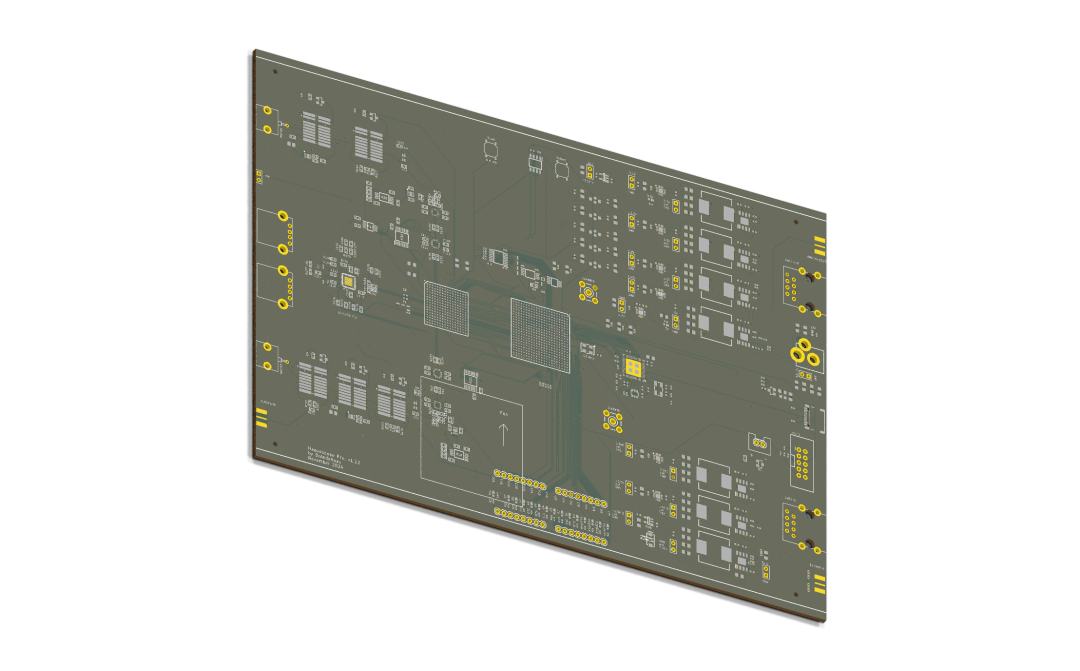

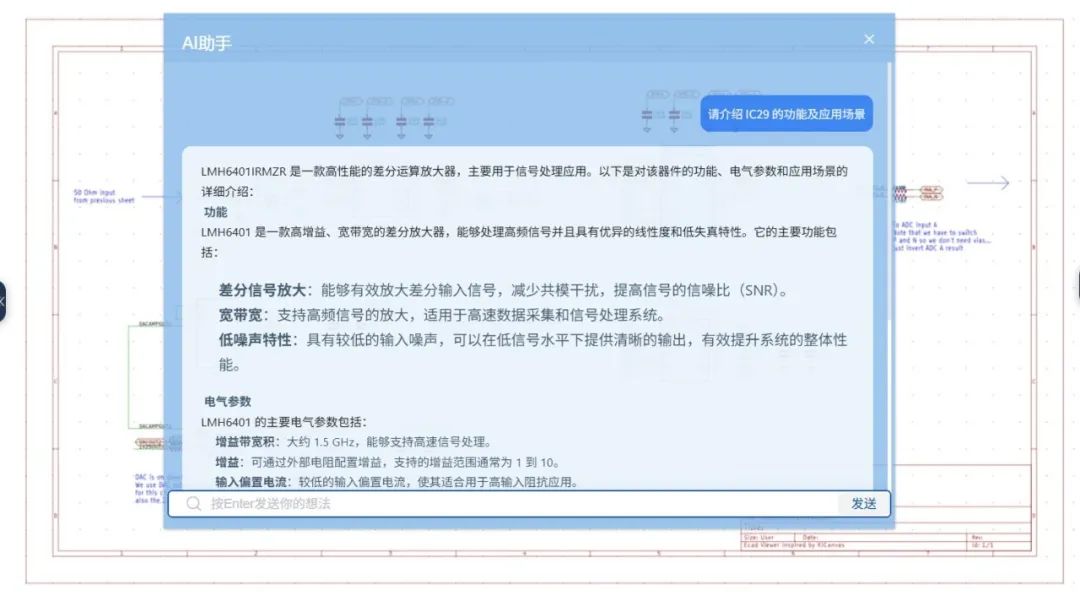

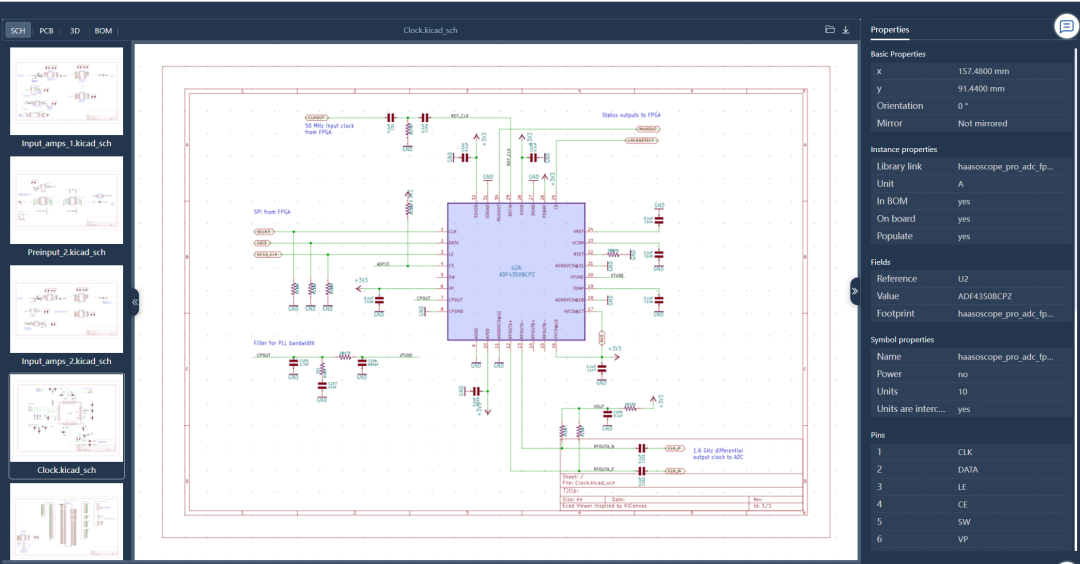

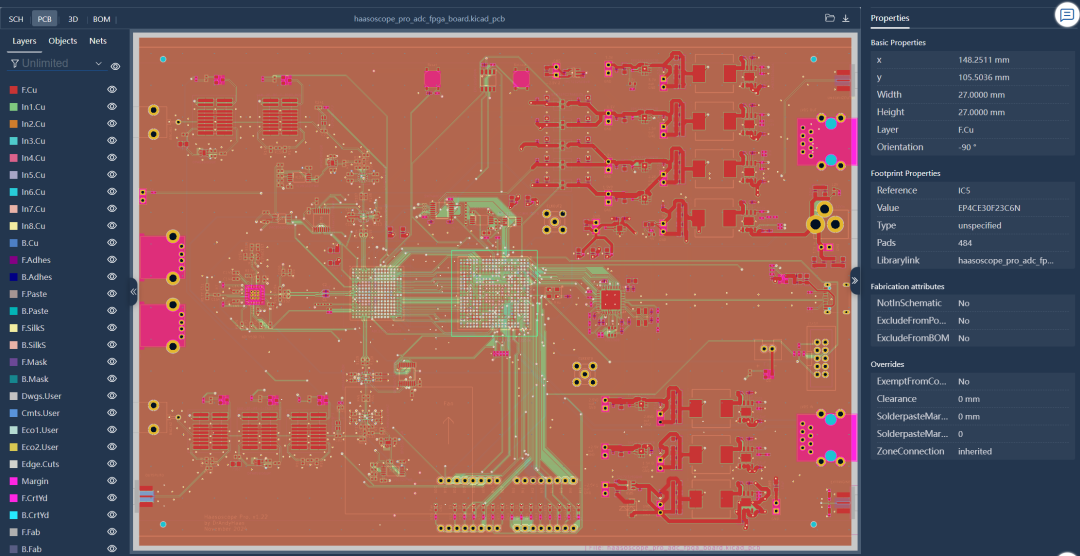

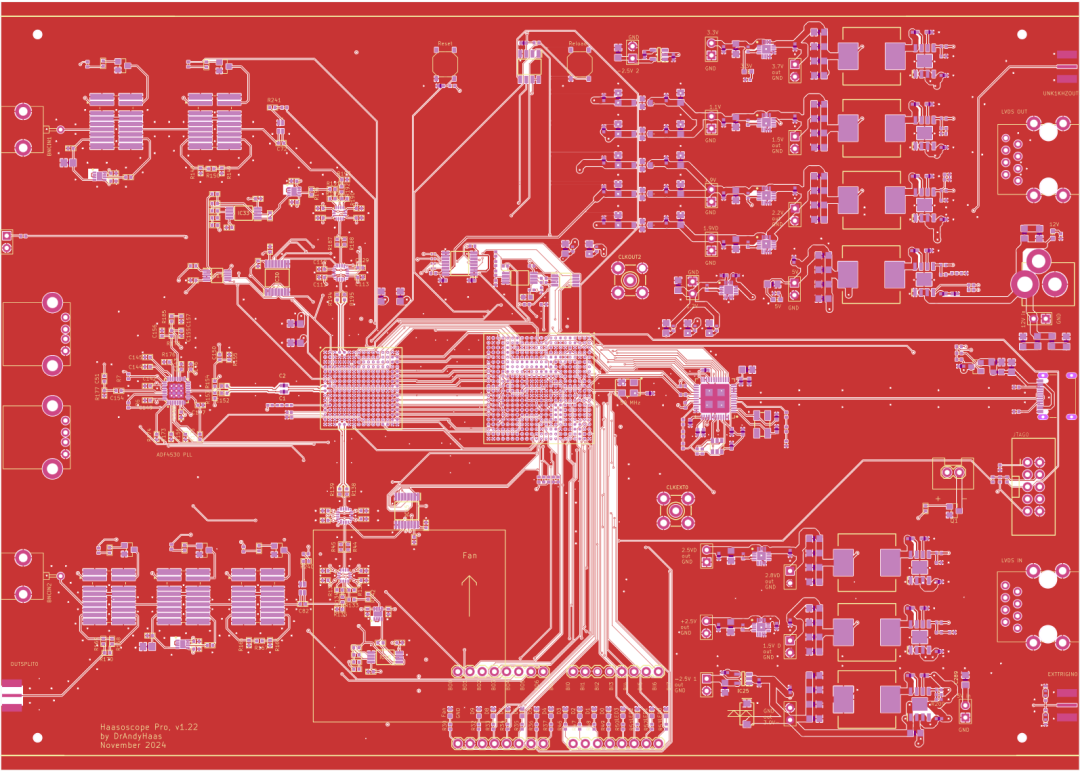

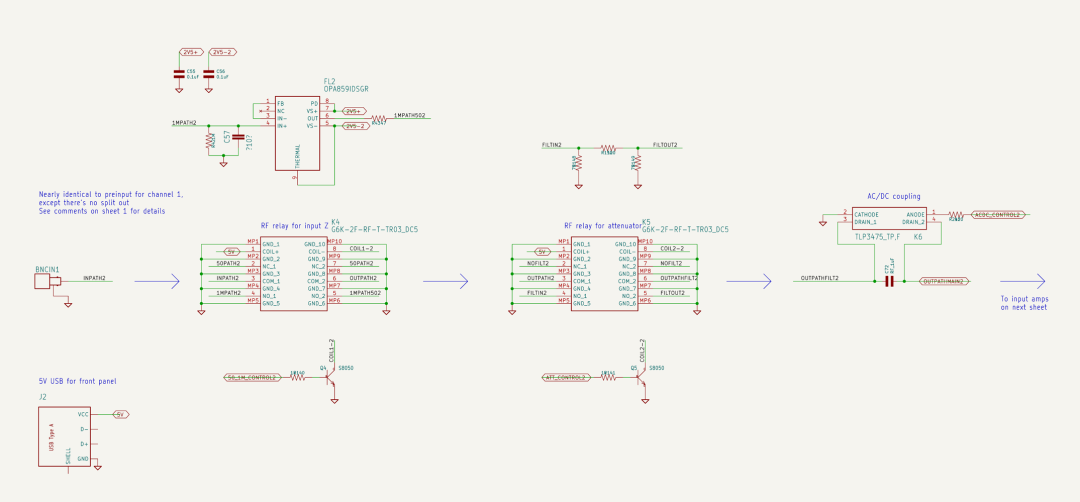

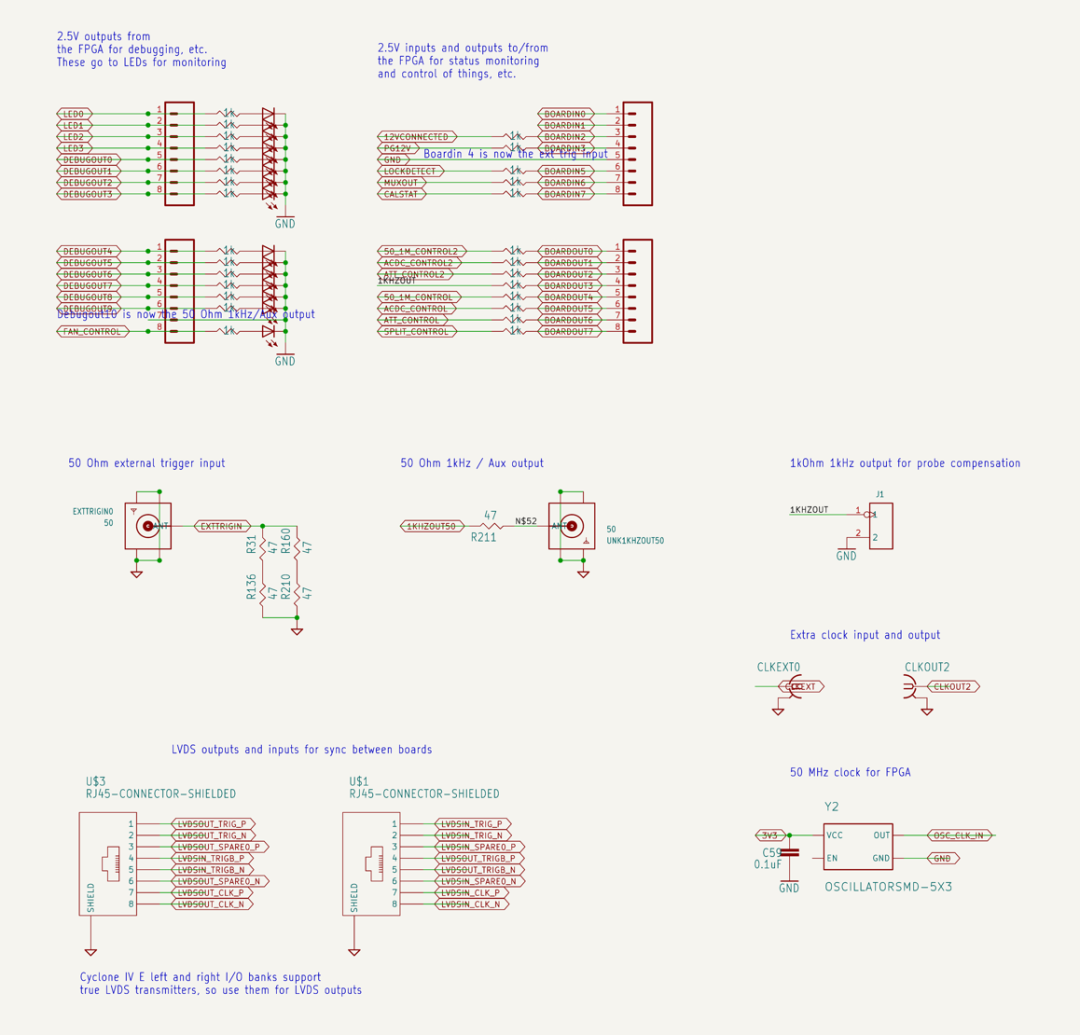

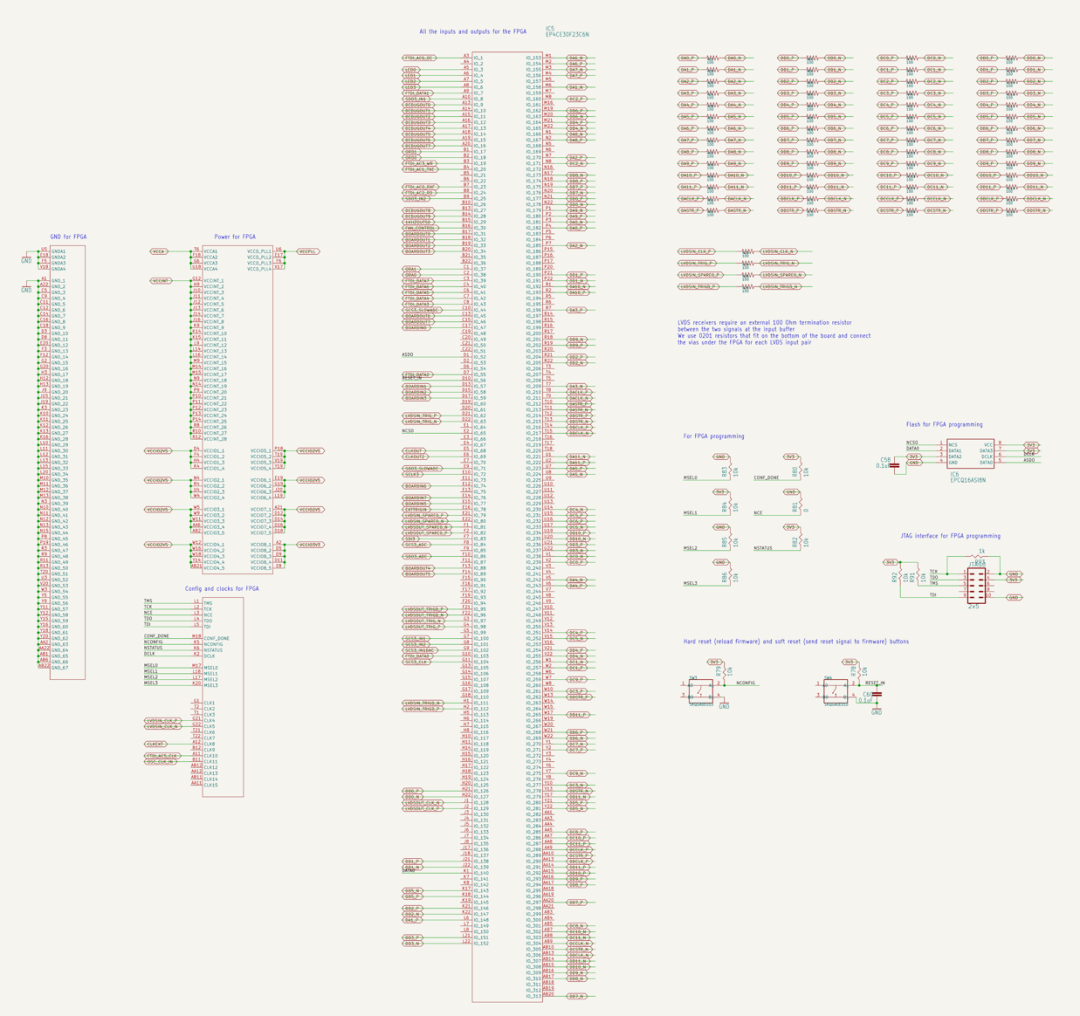

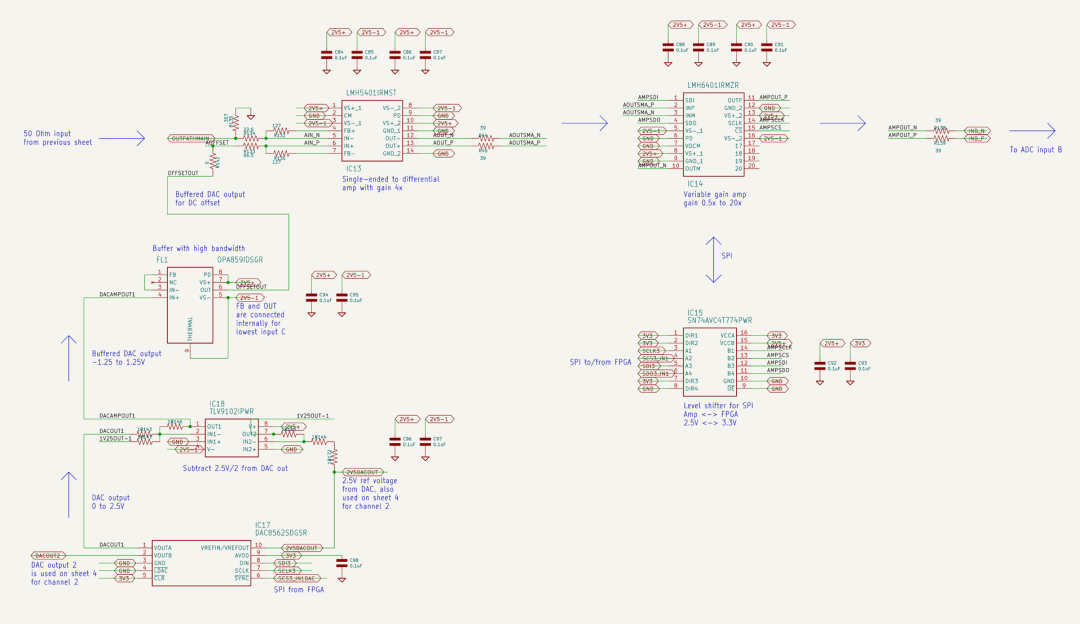

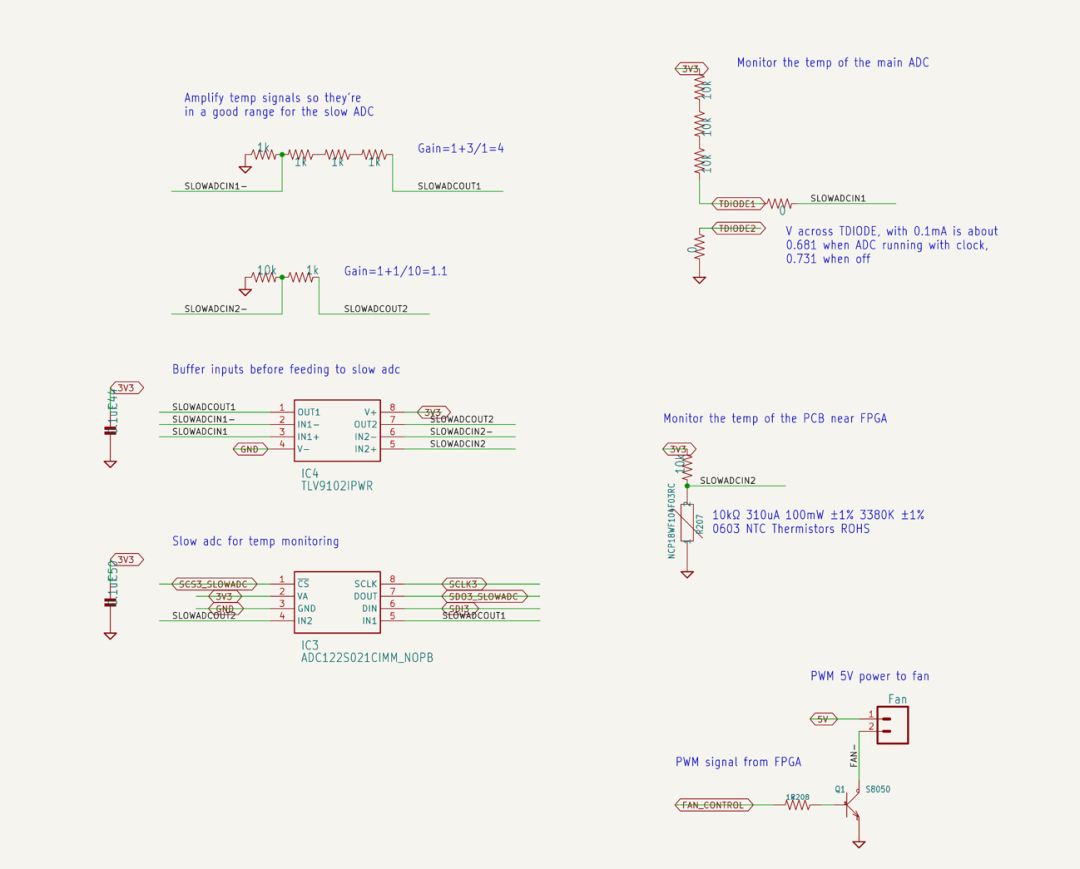

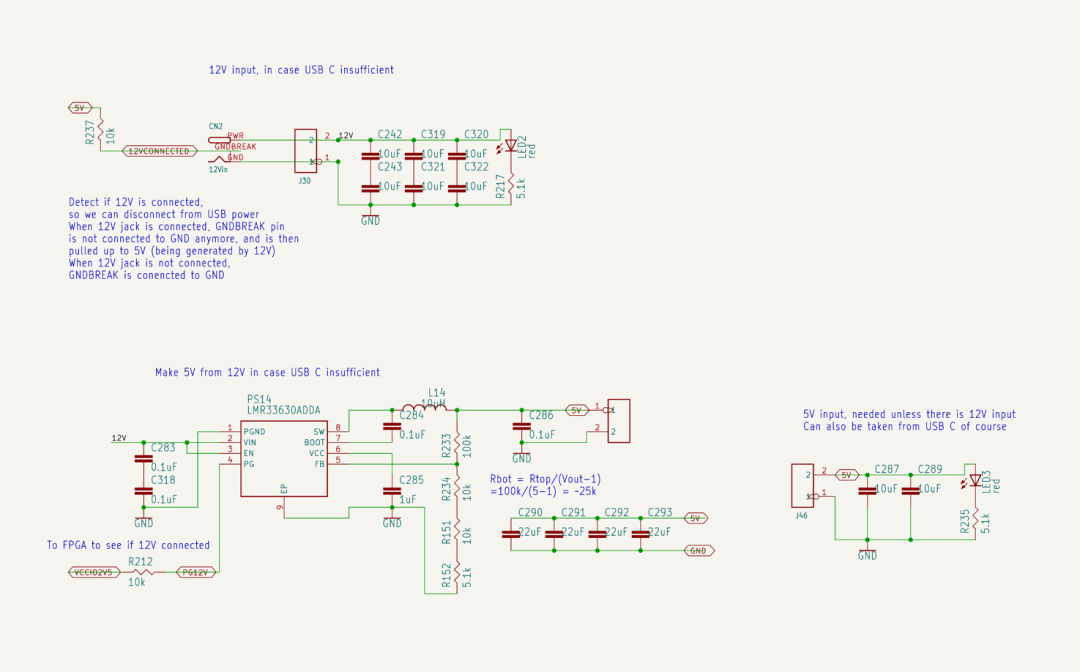

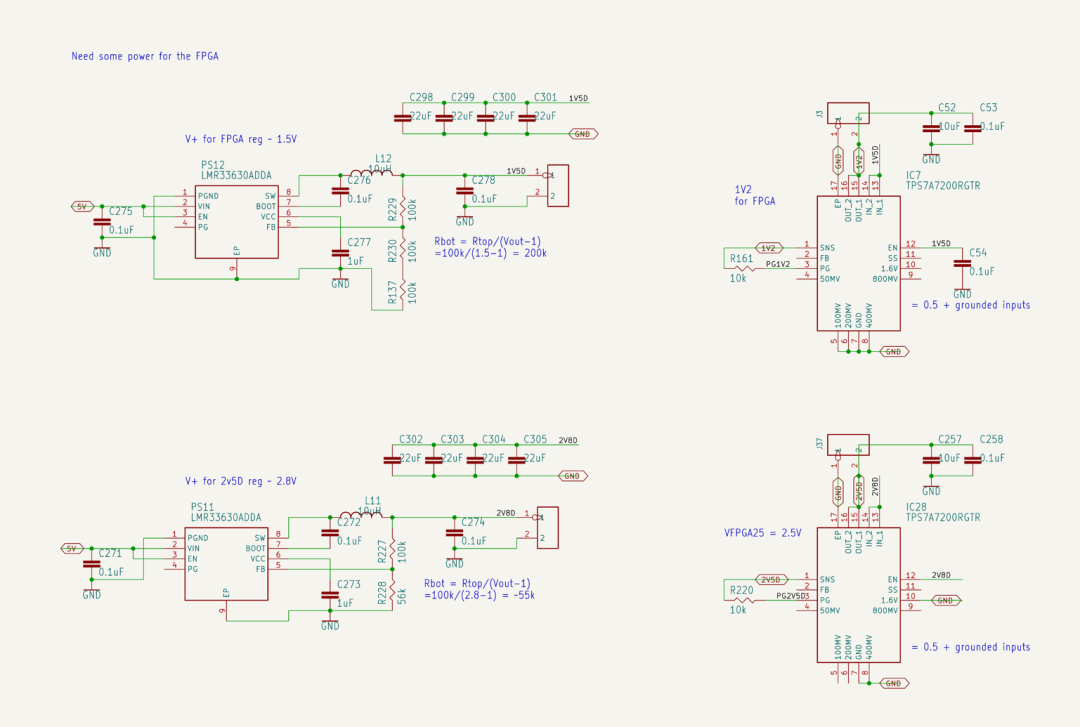

?Made with KiCad 系列将支持新的展示方式。直接将以下链接复制到浏览器中(或点击“阅读原文”)：https://www.eda.cn/ecadViewer/viewerPage/?xmlId=0357af35-e34c-4e94-811e-399556245662&fileZip=%2Fdata%2Fdesign%2Fdemo%2F0357af35-e34c-4e94-811e-399556245662.zip即可动态查看设计的原理图、PCB、3D 及 BOM，查询设计中器件、走线、焊盘的属性详情。还可以在原理图中与AI小助手互动，帮您更高效地学习设计细节：

概览

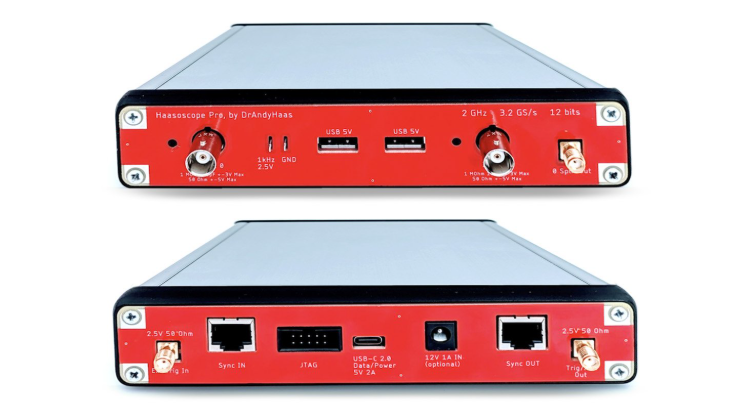

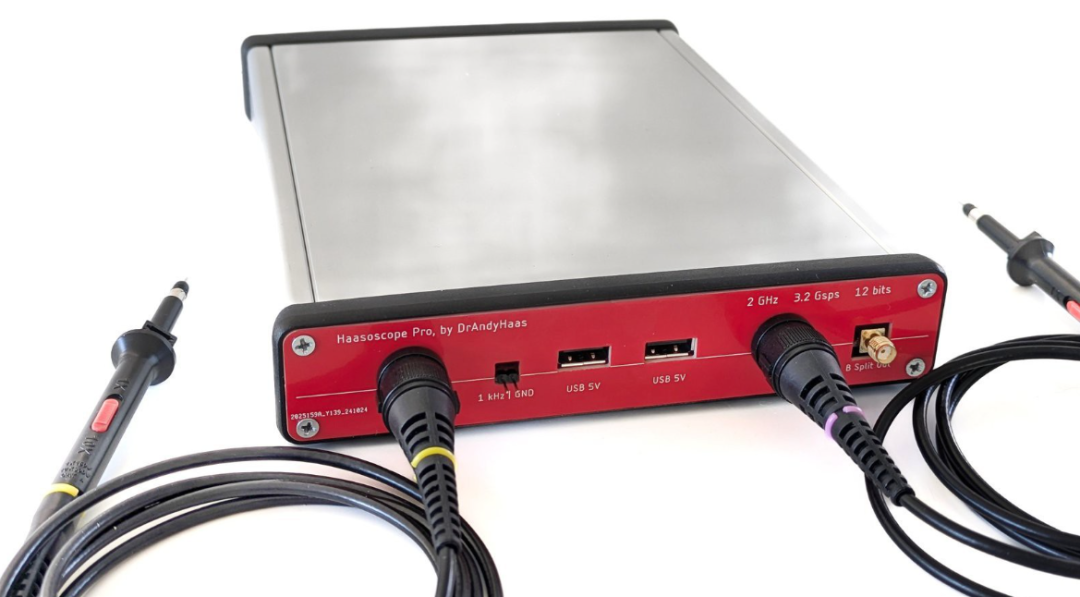

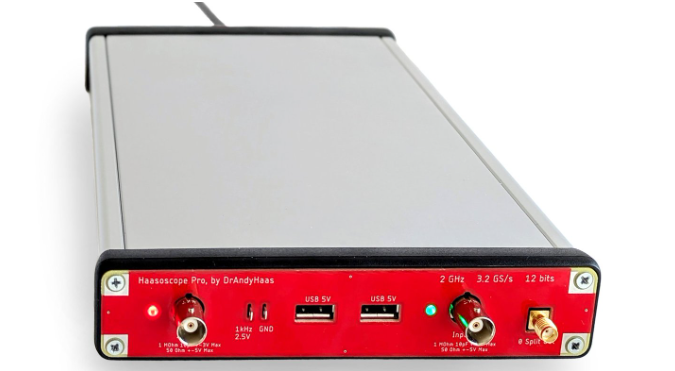

Haasoscope Pro 是对初代 Haasoscope 的一次完全重新设计，后者是 2018 年在 Crowd Supply 上成功的一个众筹项目，它向世界推出了首款完全开源的 USB 示波器。全新的 Pro 版本将带宽从 60 MHz 提升至惊人的2 GHz，分辨率从 8 位提升至12 位，采样率从 125 MS/s 提升至3.2 GS/s。它是首款开源、价格实惠、高带宽、实时采样的 USB 示波器。

Haasoscope Pro 的设计目标是在保持超快性能的同时，实现低成本。通过广泛的研发和测试，我们实现了一种使用标准 PCB 材料（阻抗受控，但无盲孔或埋孔）、现成的元器件以及自动化的 SMT / BGA 组装工艺的设计，从而在不影响质量的前提下确保了产品的可用性。

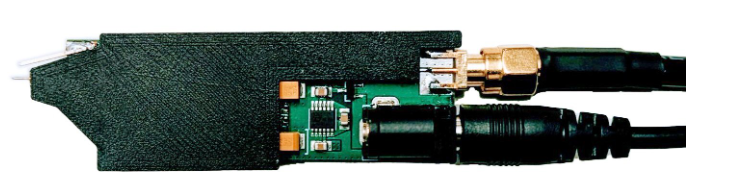

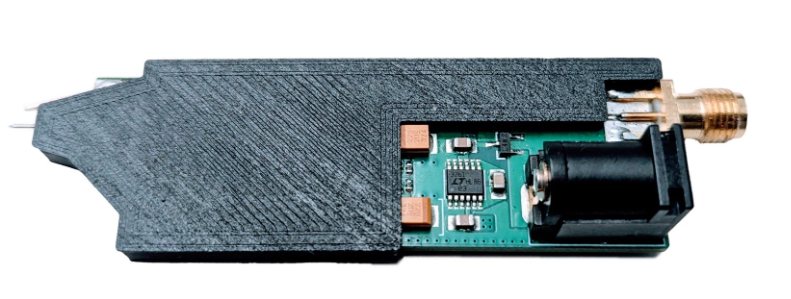

Haasoscope Pro 可与标准的 x10 无源示波器探头配合使用，但它们的带宽通常被限制在 500 MHz 以下。要获得更高的带宽，需要有源探头，而这类探头的价格通常高达数千美元。为了完全释放 Haasoscope Pro 的带宽潜力，本项目还包含一款价格实惠的 2 GHz 带宽有源探头，让业余爱好者和专业人士都能使用。

开启高速世界的大门

示波器是设计、测试、维修和学习电子学不可或缺的工具。凭借2 GHz 的带宽，Haasoscope Pro 让业余爱好者、设计师、技术人员、研究人员和学生能够以前所未有的方式探索高速电子学和高频信号的世界。对于任何电子爱好者来说，在工作台上拥有一台如此强大的示波器都是梦想成真。

如今，能够产生快速信号的电子元器件既普遍又便宜。微处理器、低端 FPGA，甚至数字逻辑芯片的输出上升时间通常为 500 ps 或更短。像 USB 2.0、DDR3 RAM、HDMI、以太网等标准协议，都使用上升时间约为 250 ps 的信号。在此之前，这些设备的用户在没有价值 2 万美元的测试设备的情况下，只能梦想着能准确地看到这些信号。

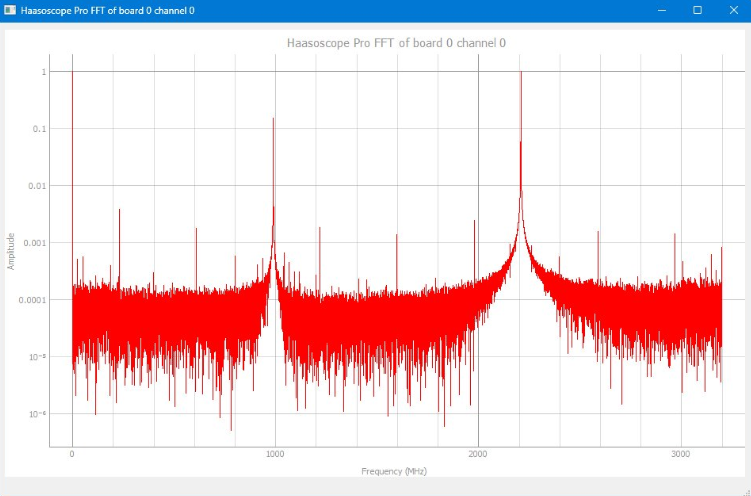

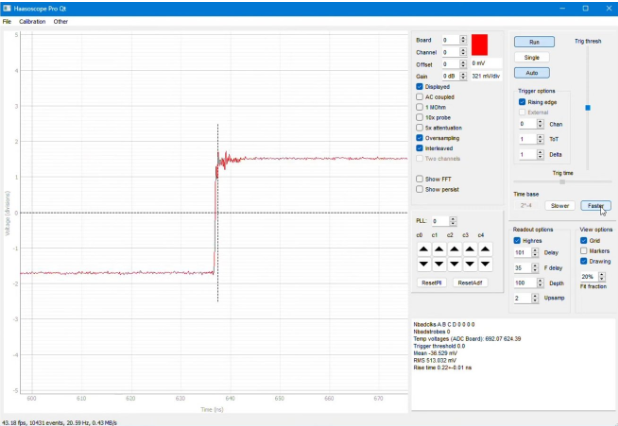

一台典型的高端 350 MHz 带宽示波器只能测量上升时间大于 1000 ps 的信号。相比之下，Haasoscope Pro 的上升时间低至 340 ps（或使用两台 Haasoscope Pro 通过过采样技术达到220 ps）。它让您能够验证信号完整性、测量线对之间的长度匹配，并直接观察高达 2 GHz（或在有衰减的情况下约 3 GHz）的射频信号。这使得对 UHF、433 MHz、915 MHz 乃至 L 频段的直接测量成为可能。想象一下，对您的信号进行从 0 到 3200 MHz 的 FFT 吧！

灵活和模块化的设计

大多数示波器都带有固定数量的通道（通常是四个），以及足以支持每个通道带宽的采样率。但通常情况下，您并不需要四个通道，而且很少需要所有通道都全带宽运行。这导致价值数千美元的高速硬件在大部分时间里处于闲置状态。

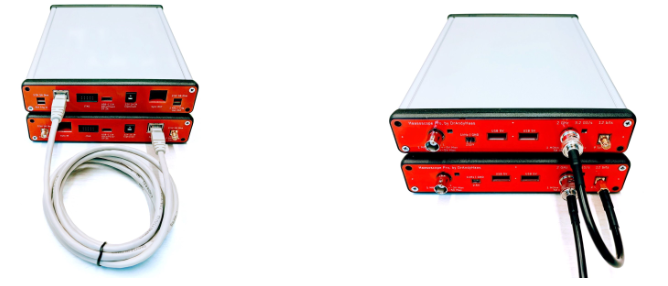

Haasoscope Pro 让您只购买您需要的硬件。单个设备有 2 个通道，采样率为 3.2 GS/s（足以支持单个通道 1 GHz 带宽或两个通道 500 MHz 带宽）。但您可以轻松地组合和同步多个 Haasoscope Pro 设备来扩展通道和交错使用 ADC，从而创建灵活的配置。只需一根 Cat5 网线即可连接多个设备，自动将采样时序和触发器同步到几十皮秒以内。您可以组合两台 Haasoscope Pro，在单个通道上实现6.4 GS/s的采样率（解锁完整的 2 GHz 带宽），或者将带宽分配到多个通道上（两个通道各 3.2 GS/s，一个通道 3.2 GS/s 加两个通道 1.6 GS/s，或四个通道各 1.6 GS/s）。
