基于62mm碳化硅（SiC）模块的大功率双向DC-DC隔离电源

倾佳电子代理的基本半导体62mm碳化硅（SiC）模块，可以设计一个大功率双向DC-DC隔离电源。这两种模块都属于半桥模块，非常适合用于双向DC-DC变换器，特别是针对高频开关应用和高功率密度设计。

倾佳电子（Changer Tech）是一家专注于功率半导体和新能源汽车连接器的分销商。他们主要服务于中国工业电源、电力电子设备和新能源汽车产业链。倾佳电子聚焦于新能源、交通电动化和数字化转型三大方向，并提供包括IGBT、SiC MOSFET、GaN等功率半导体器件以及新能源汽车连接器。?

倾佳电子杨茜致力于推动国产SiC碳化硅模块在电力电子应用中全面取代进口IGBT模块，助力电力电子行业自主可控和产业升级！

倾佳电子杨茜咬住SiC碳化硅MOSFET功率器件三个必然，勇立功率半导体器件变革潮头：

倾佳电子杨茜咬住SiC碳化硅MOSFET模块全面取代IGBT模块和IPM模块的必然趋势！

倾佳电子杨茜咬住SiC碳化硅MOSFET单管全面取代IGBT单管和大于650V的高压硅MOSFET的必然趋势！

倾佳电子杨茜咬住650V SiC碳化硅MOSFET单管全面取代SJ超结MOSFET和高压GaN 器件的必然趋势！

设计方案

该设计方案采用双有源桥（Dual Active Bridge, DAB）拓扑结构，此结构在大功率双向DC-DC应用中具有高效率和高功率密度的优势。

1. 核心器件选型

根据您的需求，我们有两种SiC MOSFET模块可供选择：

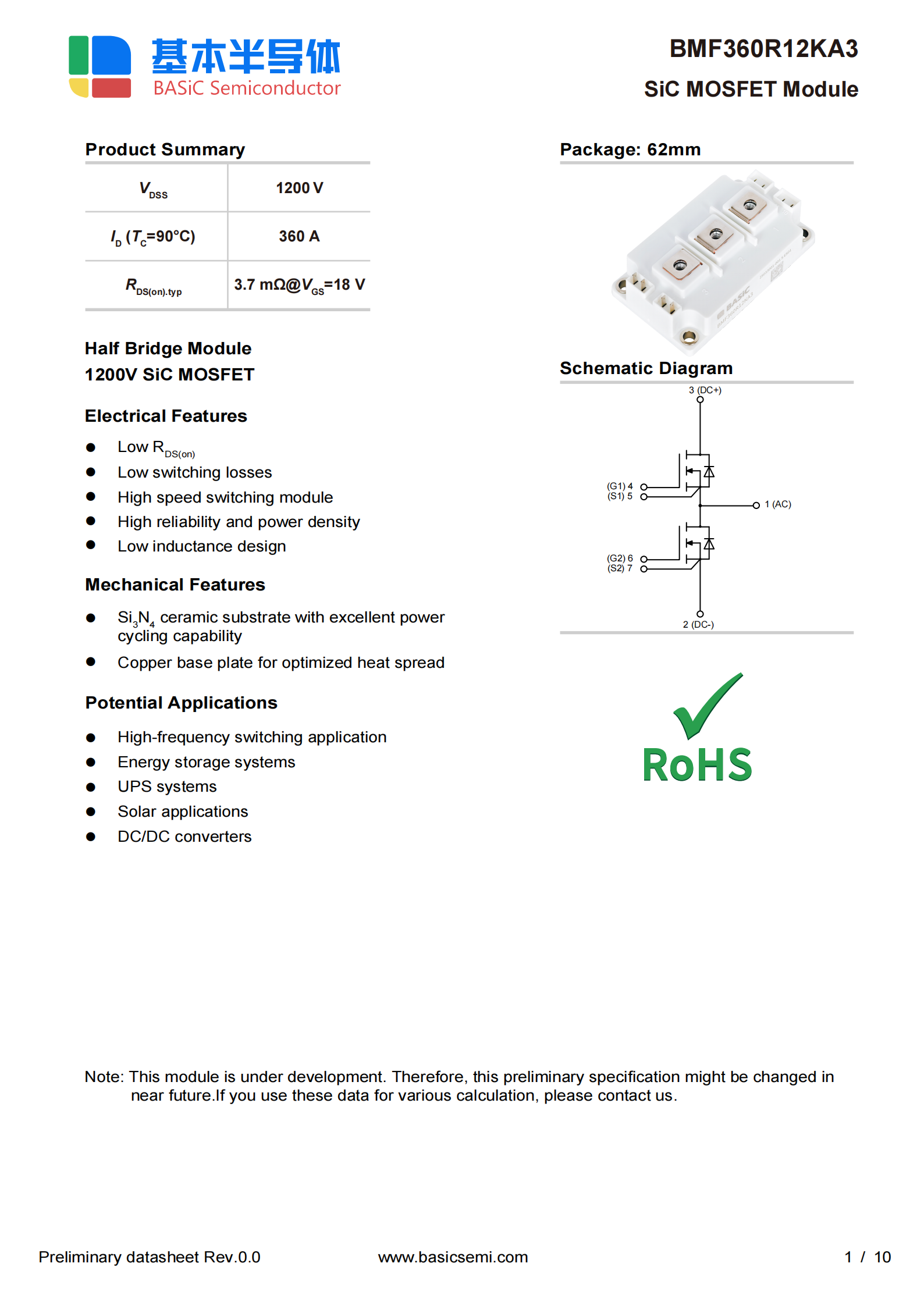

BMF360R12KA3：这是一个1200V、360A的半桥模块，典型导通电阻R_DS(on)为3.7mΩ（@V_GS = 18V）。该模块的功率耗散为1143W（T_vj = 175°C, T_C = 25°C）。

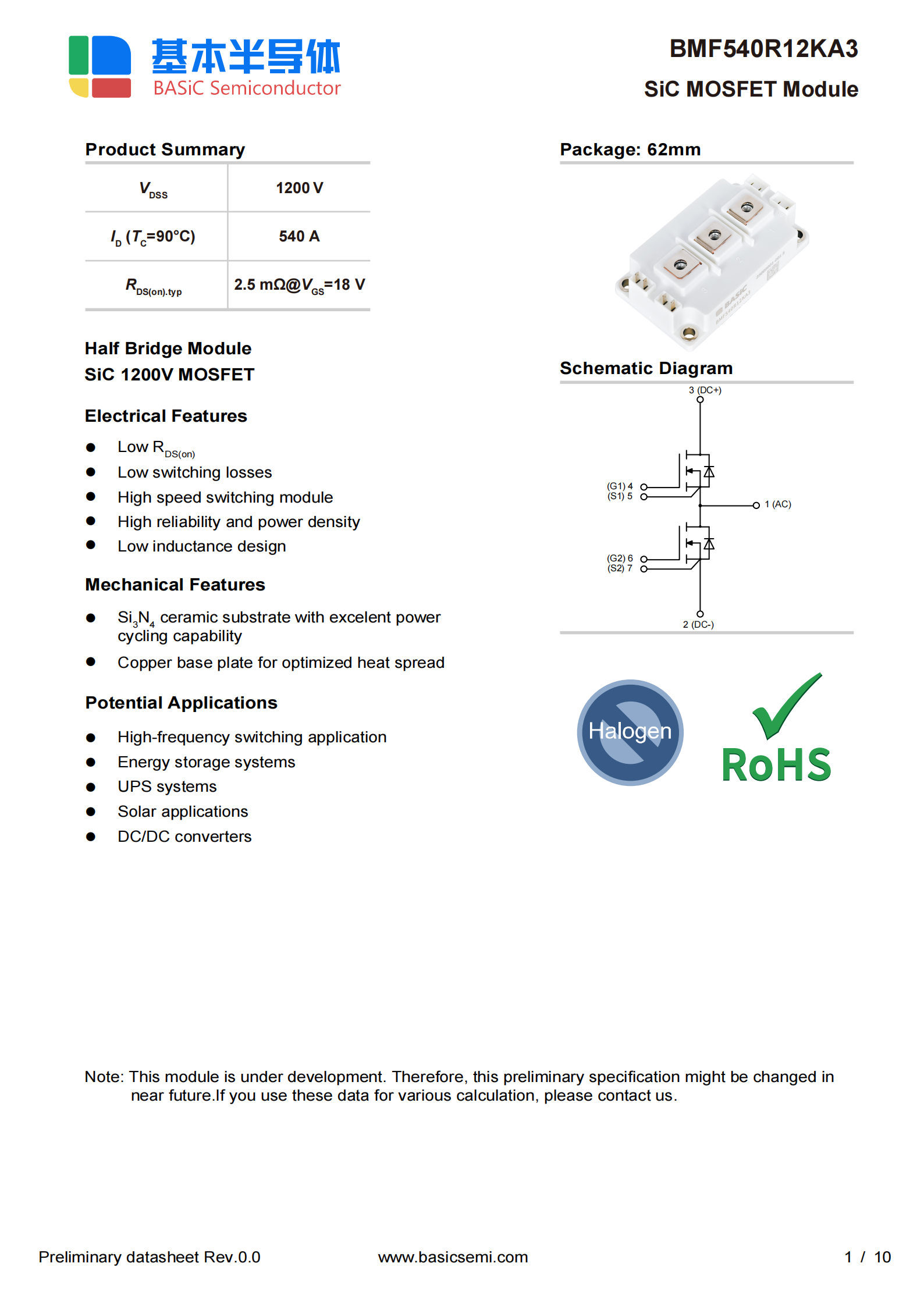

BMF540R12KA3：这是一个1200V、540A的半桥模块，典型导通电阻R_DS(on)为2.5mΩ（@V_GS = 18V）。该模块的功率耗散为1714W（T_vj = 175°C, T_C = 25°C）。

两种模块的最高工作结温均为175°C ，并且都具有低导通电阻、低开关损耗和高可靠性的特点 。

2. 系统拓扑与控制策略

双有源桥（DAB）拓扑：该拓扑结构由原边和副边的两个全桥组成，中间通过高频变压器实现电气隔离。每个全桥由两个半桥模块构成，因此可以选择两个BMF360R12KA3或BMF540R12KA3模块来构建一个DAB变换器。

移相控制（Phase-Shift Control）：DAB变换器主要采用移相控制策略。通过调整原边和副边全桥PWM波形之间的相位差，可以实现功率的平滑双向传输。SiC MOSFET具有快速开关特性，有助于提高开关频率，从而减小高频变压器和滤波电感/电容的体积，进一步提升功率密度。

3. 关键参数设计

额定电压：两种模块的漏-源电压（V_DSS）额定值为1200V ，这使得它们适用于高压应用。

开关频率：SiC模块具有极低的开关损耗，这允许设计者将开关频率提高至100kHz甚至更高。高开关频率可以显著减小无源元件的尺寸，从而提高功率密度。

功率传输：

BMF360R12KA3：持续电流能力为360A 。理论上，使用两个这样的模块构建的DAB变换器可以处理高达432kW的功率（P_out ≈ V_in * I_D = 1200V * 360A）。

BMF540R12KA3：持续电流能力为540A 。使用两个这样的模块构建的DAB变换器可以处理高达648kW的功率（P_out ≈ 1200V * 540A）。

热管理：为了确保模块在175°C的最高结温下可靠工作，必须设计有效的散热系统。两个模块均采用铜底板设计，可优化热量扩散 。您需要根据实际工作电流和开关频率下的损耗，计算所需的散热器热阻。BMF360R12KA3的结-壳热阻（R_th(j-c)）为0.11K/W ，BMF540R12KA3的结-壳热阻为0.07K/W ，后者具有更好的散热性能。

4. 驱动与保护电路

栅极驱动：为了充分利用SiC MOSFET的性能，需要一个专门的栅极驱动电路。建议的栅极电压为+18V（开通）和-4V（关断）。驱动电路应具备低寄生电感、高抗干扰能力、快速开关速度以及强大的驱动/吸收电流能力。

过流保护：设计需要包含快速的过流保护机制，以防止在短路或过载情况下损坏模块。

过压保护：变压器漏感和寄生参数可能在开关时产生电压尖峰，需要设计RC缓冲电路或无源钳位电路来吸收这些尖峰，保护器件。

总结

这两种SiC模块都非常适合用于大功率双向DC-DC隔离电源。BMF360R12KA3适用于300kW至400kW范围内的应用，而BMF540R12KA3则可用于500kW以上更高功率密度的应用。在设计时，除了考虑核心功率回路，还需要特别关注高频磁性元件设计、高效的热管理系统和可靠的栅极驱动及保护电路。
