专为多媒体音频系统量身打造的立体声模数转换器-CJC5357B

多媒体音频系统的工作原理主要涉及信号处理、传输和播放三个核心环节：

信号处理：音频信号需经过?采样、量化、编码?等数字化处理。采样率通常为8kHz至48kHz，量化位数为8-24位，编码格式包括MP3、AAC等。数字信号通过?D/A转换器?还原为模拟信号，再经由?音频放大器?驱动扬声器发声。

传输方式：

?有线传输?：通过同轴电缆、光纤等物理介质直接连接设备。

?无线传输?：采用蓝牙、Wi-Fi等无线协议，需解决信号同步与抗干扰问题。

播放控制：

?多声道输出?：通过AV接收器或解码器将多声道信号（如5.1声道）分配至对应扬声器，并调整延迟和音量平衡。

?实时反馈?：系统可实时捕捉音准、节奏等数据，生成纠错建议并反馈至用户。

ADC芯片全称模拟数字转换器，是一个帮助我们将模拟信号转换成为数字信号的转换器芯片。ADC芯片主要看两个基本指标—速度和精度，速度代表的是ADC可以转换多大带宽的模拟信号，带宽对应的就是模拟信号频谱中的较大频率。而精度代表的是衡量转换出来的数字信号与原来的模拟信号之前的差距。从模拟信号转化为数字信号的转换过程处理要经过采样，保持，量化，编程四个阶段，根据不同的处理方式，它也可以分为多种结构和不同的应用场景。

立体声模数转换器-CJC5357B

工采电子代理的立体声模数转换器 - CJC5357B是一种采样率为4 KHz~96 KHz立体声ADC，适用于多媒体音频系统。CJC5357B采用增强的双位-Σ技术，具有高精度、低功耗的性能。因为它是一个单端输入设备，所以不需要额外的设备。音频接口支持两种格式（MSB认证，I2S），并可在各种系统中使用，如卡拉okOK，环绕立体声等。

计算的延迟时间由数字滤波器产生。该时间从模拟信号输入到将两个通道的24位数据设置到ADC输入寄存器以进行ADC运算。

在从属模式下，需要MCLK（256fs/384fs/512fs）、SCLK和LRCK时钟。LRCK时钟输入必须与MCLK同步，但相位并不关键。

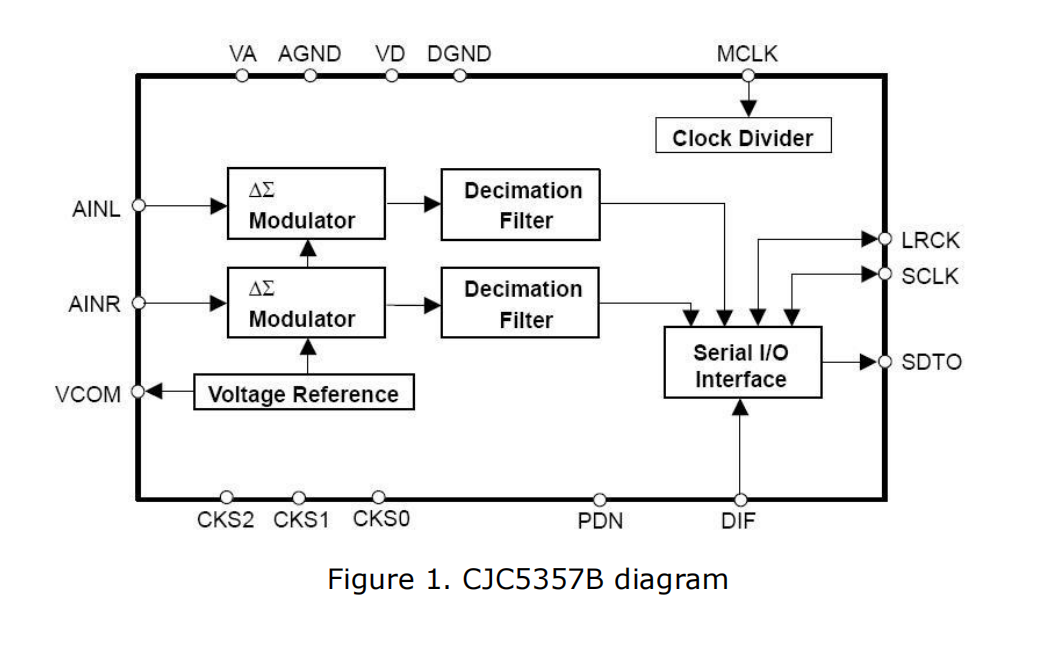

示意图：

示意图

ADC芯片- CJC5357B的特性：

立体声Δ-Σ ADC

单片数字滤波器
单端输入
数字高通滤波器，以消除直流偏移量

S/（N+D）：84dB@3.3Vfor 48 kHz
DR：99dB@3.3V，48 kHz/98dB@3.3V for 96kHz

S/N：99dB@3.3V，48 kHz/98dB@3.3V for 96kHz

抽样率：4kHz ～ 96kHz

主时钟：256fs/384fs/512fs/768fs (4kHz~48kHz)
256fs/384fs (48kHz~96kHz)

CMOS输入级别

主从模式

音频接口：24位MSB证明/I2S是可选的

电源：2.7至3.6V

在国产音频ADC芯片领域，武汉光华芯生产的国产ADC芯片便是其中的佼佼者。了解更多关于武汉光华芯国产音频ADC芯片的技术应用，请登录工采网官网进行咨询。
