当DeviceNET遇见CANopen：我的工业协议转换实践手记

作为一名工业自动化爱好者，我最近深度参与了一个物料搬运与物流自动化项目。现场有欧姆龙PLC、多台伺服驱动器、电机和各类传感器，它们就像来自不同国家的专家，各自说着DeviceNET或CANopen的“语言”，沟通不畅成了最大瓶颈。我的任务，就是为它们担任一名高效的“翻译官”。

一、项目背景：当产线遇上“语言障碍”

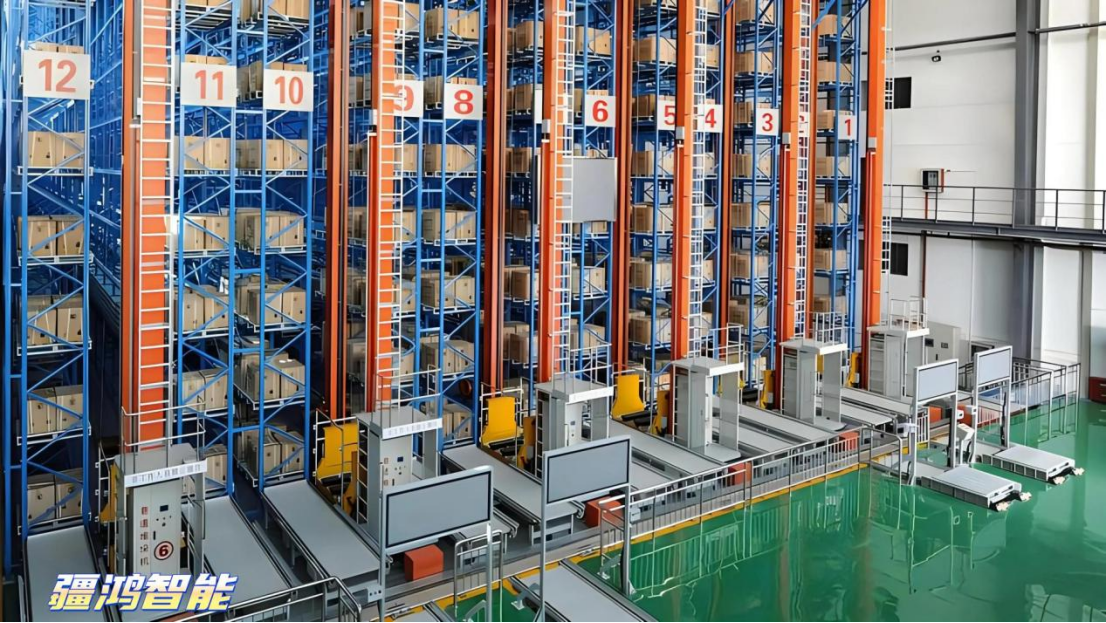

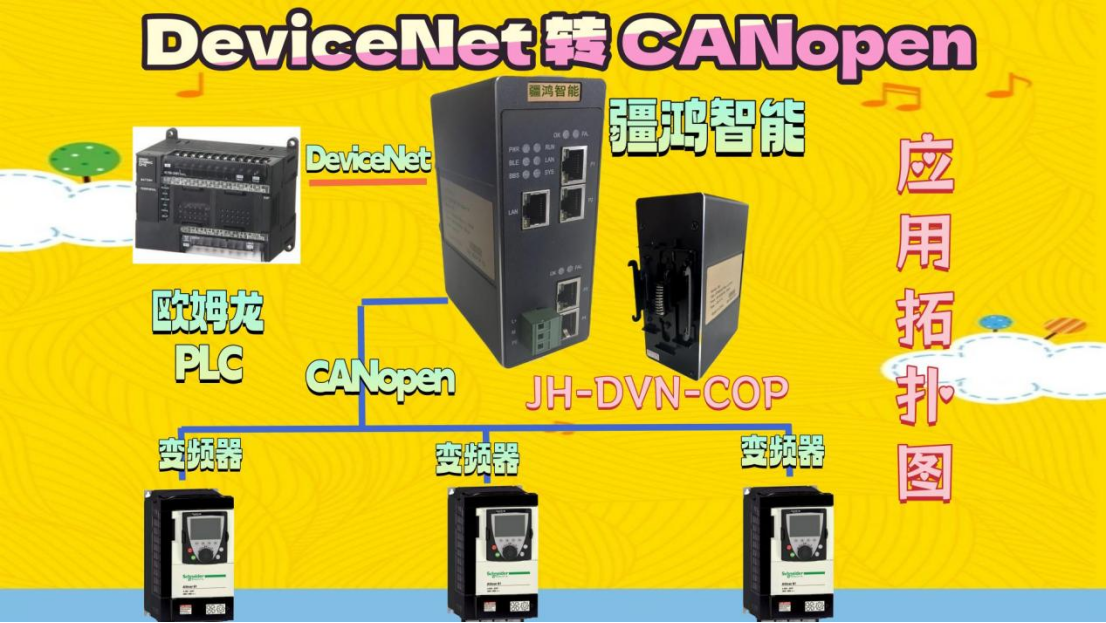

这个项目涵盖分拣系统、输送线和堆垛机，需要高度协同。核心控制器是欧姆龙NJ系列PLC，通过DeviceNET协议连接远程I/O站和部分传感器。而现场新增的伺服驱动器、变频器和智能传感器却大多支持CANopen协议。问题来了：如何让PLC“指挥”这些CANopen设备？如果全部更换设备，成本高昂且不现实。最可行的方案，就是采用协议转换网关，在DeviceNET和CANopen之间架起一座桥梁。

二、解决方案：选中了那个“低调的翻译官”

经过一番对比，我选择了一款高性能的DeviceNET转CANopen网关。这个盒子不大，却五脏俱全。

1. 硬件连接：

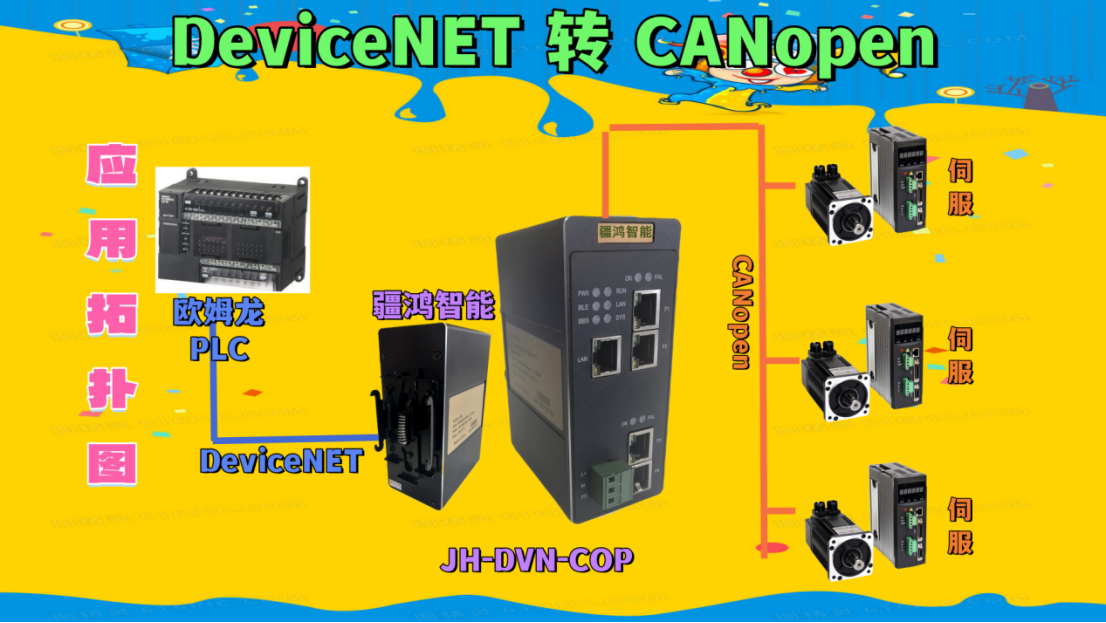

• DeviceNET侧：作为从站，通过5针圆形连接器接入欧姆龙PLC的DeviceNET主站网络。设置节点地址和通信波特率，与PLC的扫描列表匹配。
• CANopen侧：作为主站，通过Sub-D9接口连接CANopen伺服驱动器和I/O模块。这里需要仔细终端电阻，确保网络信号质量。

2. 核心配置：映射是关键

真正的挑战在软件配置。网关的配置工具允许我将CANopen网络中的对象字典（Object Dictionary）精准地映射到DeviceNET的I/O数据区。

• 对于伺服驱动器，我将控制字（6040h）、状态字（6041h）、目标位置（607Ah）、实际位置（6064h）等关键参数，分别映射到DeviceNET的输入/输出数据块中。
• 对于数字量I/O模块，则将输入输出状态直接映射。

这样一来，PLC无需知晓CANopen协议的细节，它就像读写本地DeviceNET设备一样，直接向映射区发送控制命令和接收状态数据，网关则默默地在背后完成协议的转换和数据的搬运。

3. 调试心得：

调试过程并非一帆风顺。初期曾因CANopen网络终端电阻缺失导致通信时断时续，排查了很久。我也花了些时间深入研究伺服驱动器的DS402协议子集，确保状态机切换（如“启用操作”到“运行”）的指令顺序正确。这个过程虽然繁琐，但一旦打通，那种成就感无与伦比。

三、应用效果与性能数据：稳定与高效是最大的回报

这套方案实施后，整个系统运行得非常丝滑。

• 性能数据：网关的转换延迟极低，实测平均在2-3ms之间，对于需要高同步性的伺服定位控制（如堆垛机的精准取放货）来说，完全满足要求。CANopen侧支持最高1Mbps的通信速率，确保了大量数据交换的实时性。
• 稳定性：系统已连续无故障运行超过1800小时，再未出现因协议不通导致的停机，设备综合效率（OEE）提升了约15%。
• 成本与灵活性：节省了更换所有CANopen设备的巨大成本。未来若需扩容，只需在CANopen总线上添加新设备并在网关中配置映射即可，扩展性极佳。

总结

通过这次实践，我深刻体会到，在工业自动化迈向互联互通的路上，协议转换网关绝非简单的附属品，而是实现设备集成、打破信息孤岛的战略性组件。它用一份投入，解决了异构网络集成的核心痛点，让不同年代的设备都能在同一舞台上共舞。

对于爱好者同行们，我的建议是：不要畏惧不同协议带来的复杂性。选择一个靠谱的网关，沉下心去理解两端协议的精髓，耐心做好配置和调试，你就能亲手赋予老旧生产线新的生命，体验到自动化技术最实在的魅力。未来的工厂必将更加开放，而掌握这种“翻译”技能，必将让我们在自动化领域走得更远。
