走进科学系列之失效的屏蔽罩

深圳市韬略科技有限公司 ? 2025-08-19 11:34 ? 次阅读
加入交流群
微信小助手二维码

扫码添加小助手

加入工程师交流群

前言

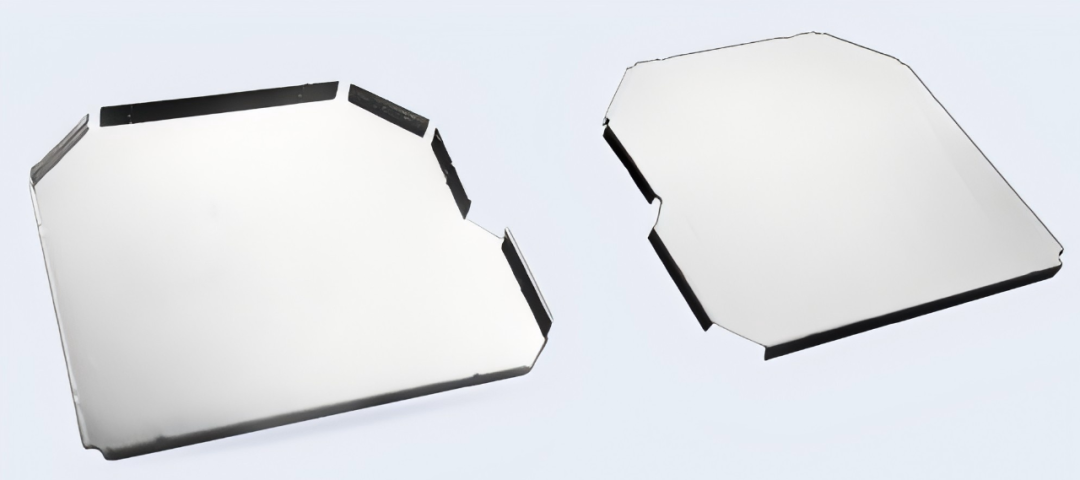

在产品设计中可能会出现一些使用了屏蔽罩但是未能达到屏蔽效果的情况。主打一个我以为我罩了就无敌了,其实啥用没有。那么今天我们就分享一下失效的相关原因。

电磁屏蔽的基本原理

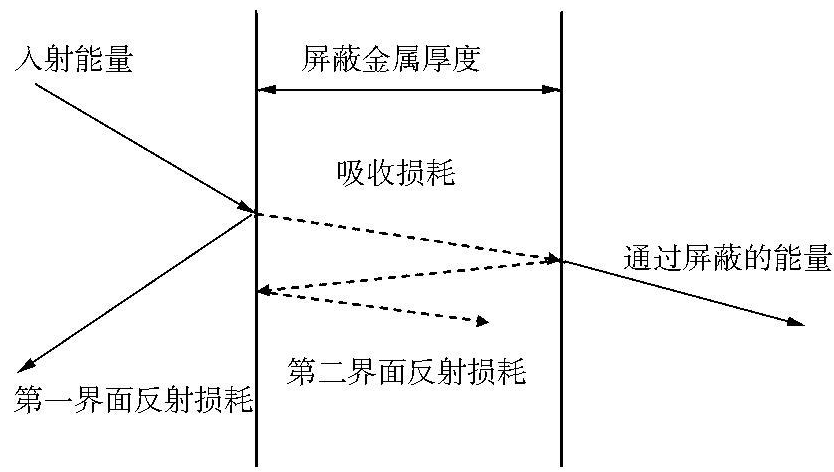

电磁屏蔽的原理主要是依据两种机制:反射损失吸收损失

反射损失是由于屏蔽体与外部空间的波阻抗不匹配造成从外在空间入射的电磁波在屏蔽体表面产生反射而成,吸收损耗则是部分进入屏蔽体内的电磁波能量被屏蔽体所吸收的现象。屏蔽效能的计算公式为:SE=R+A+B

其中:

1.R是反射损耗,取决于材料的导电性和电磁波的波阻抗。

2.A是吸收损耗,取决于材料的厚度和电磁波的频率。

3.B是多次反射损耗,通常在材料较厚或频率较高时可以忽略。


常见的屏蔽罩失效的原因

1.材料问题。

由于电磁屏蔽的原理是通过材料的导电性或导磁性来反射、吸收来衰减电磁波,如果材料导电性不足,电磁波容易穿透屏蔽罩导致屏蔽效果达不到预期。

电磁屏蔽材料的厚度也与电磁波的衰减密切相关,如果屏蔽罩的厚度不足,高频的电磁波可能穿透屏蔽罩,导致屏蔽罩失效。例如,对于高频电磁波(如Ghz级别),需要较厚的材料或者是采用多层屏蔽结构。


2.设计缺陷。

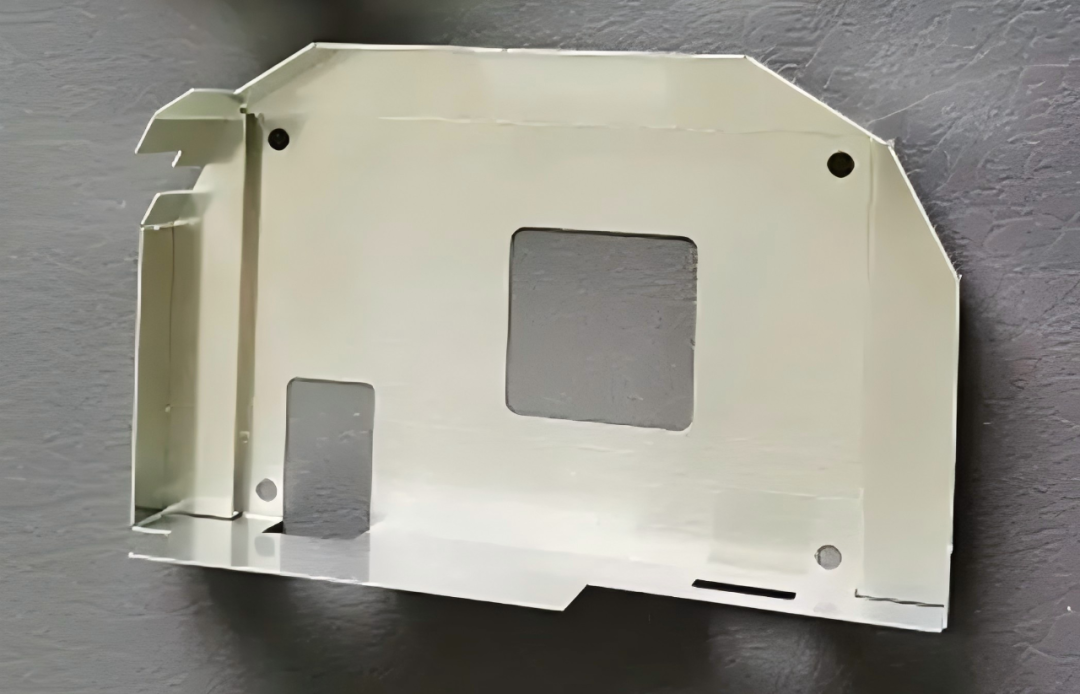

电磁波可以通过屏蔽罩上的缝隙或孔洞泄漏。即使是很小的缝隙,也可能成为电磁泄漏的主要路径。例如,屏蔽罩的接缝处如果没有良好的导电衬垫或焊接不严密,会导致高频电磁波泄漏。

屏蔽罩的接地不良也会对屏蔽效果产生影响,由于屏蔽罩需要良好的接地才能够有效将电磁波导入大地。屏蔽罩接地阻抗过大将会影响屏蔽效果。

屏蔽罩的形状设计不合理可能导致电磁波在内部反射或折射,形成驻波或热点,从而降低屏蔽效果。比方说尖锐的边角或不平整的表面会增加电磁波的反射,导致局部屏蔽失效。


通常来说要屏蔽罩要有基本的屏蔽效果,其缝隙以及孔洞需要小于波长的二十分之一。


总结

为了确保屏蔽罩应起到该有的效果,可以选择导电性和导磁性良好的材料,减少缝隙和孔洞,提供良好的接地。这样可以有效的提高电磁屏蔽罩的可靠性,避免失效。
