前言

本文主要介绍基于全志科技T113与FPGA的核间通信案例，适用开发环境如下。

Windows开发环境：Windows 7 64bit、Windows 10 64bit

虚拟机：VMware15.5.5

Linux开发环境：Ubuntu18.04.4 64bit

U-Boot：U-Boot-2018.07

Kernel：Linux-5.4.61、Linux-RT-5.4.61

LinuxSDK：T113_Tina5.0-V1.0(Linux)

无特殊说明情况下，默认基于NAND FLASH配置评估板进行演示，使用USB TO UART0作为调试串口，通过Linux系统启动卡（Micro SD方式）启动系统。

本文档对应案例的测试结果说明如下表所示。

spi_rw案例

案例说明

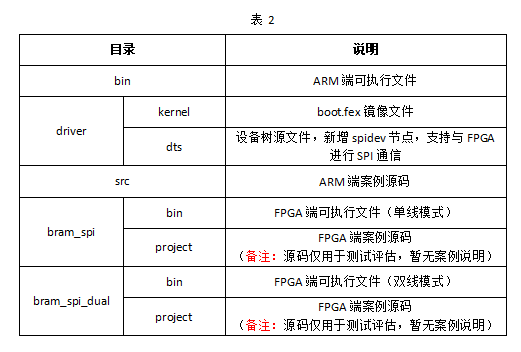

案例功能：主要演示T113(ARM Cortex-A7)与Spartan-6(FPGA)处理器之间的SPI通信。案例源码位于“4-软件资料Demobase-demosspi_rw”目录下，具体目录结构说明如下。

ARM端实现SPI Master功能，具体如下：

打开SPI设备节点，如：/dev/spidev1.0。

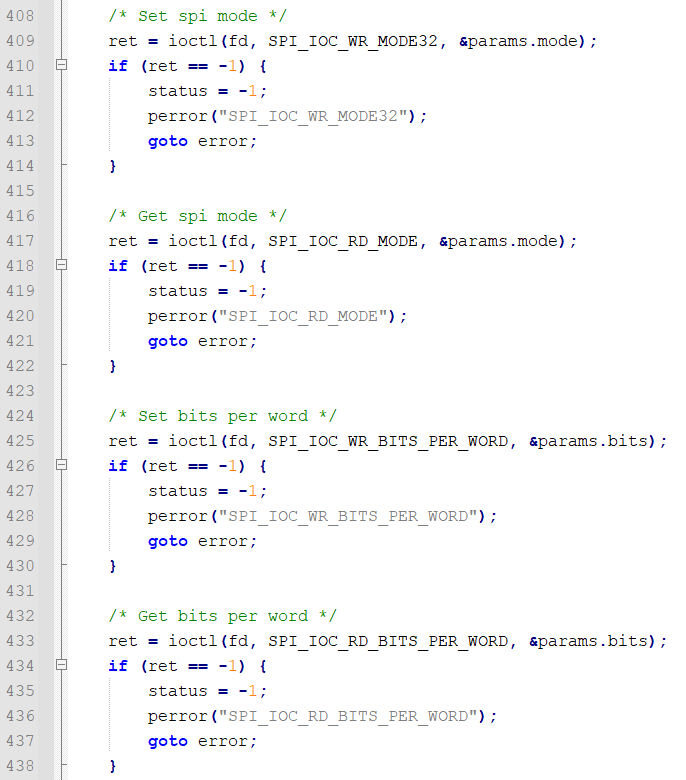

使用ioctl配置SPI总线，如SPI总线极性和相位、通信速率、数据字长度等。

选择模式为单线模式或双线模式。当SPI总线为双线模式时，发送数据是单线模式，接收数据是双线模式。

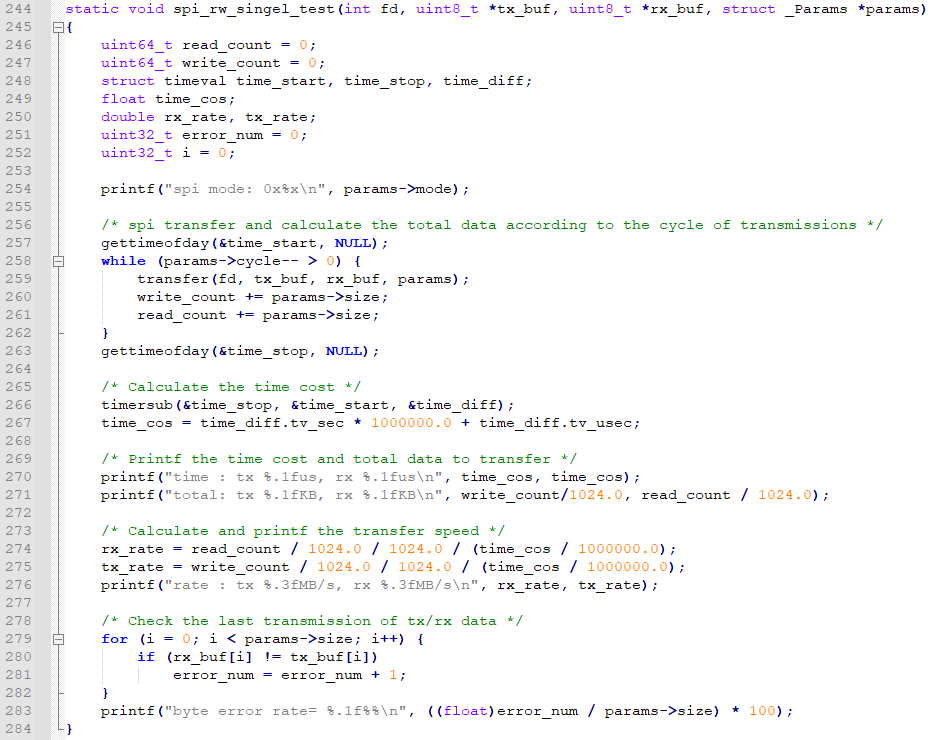

发送数据至SPI总线，并从SPI总线读取数据。

打印发送和接收速率。

校验读写数据，然后打印误码率。

FPGA端实现SPI Slave功能，具体如下：

FPGA将SPI Master发送的数据保存至BRAM。

SPI Master发起读数据时，FPGA从BRAM读取数据通过SPI总线传输给SPI Master。

当SPI总线为双线模式，接收数据支持双线模式，而发送数据不支持双线模式。

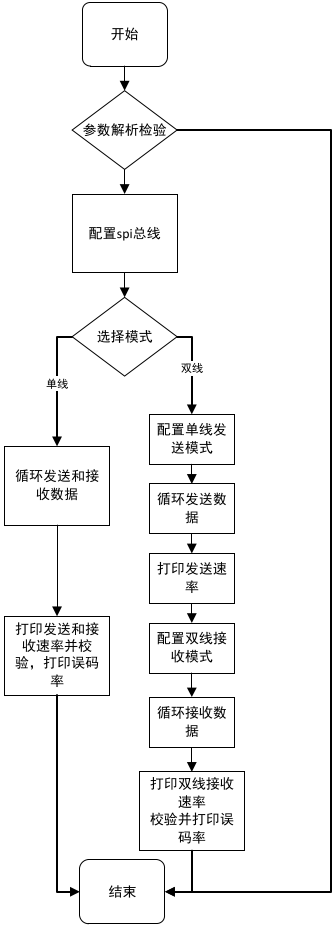

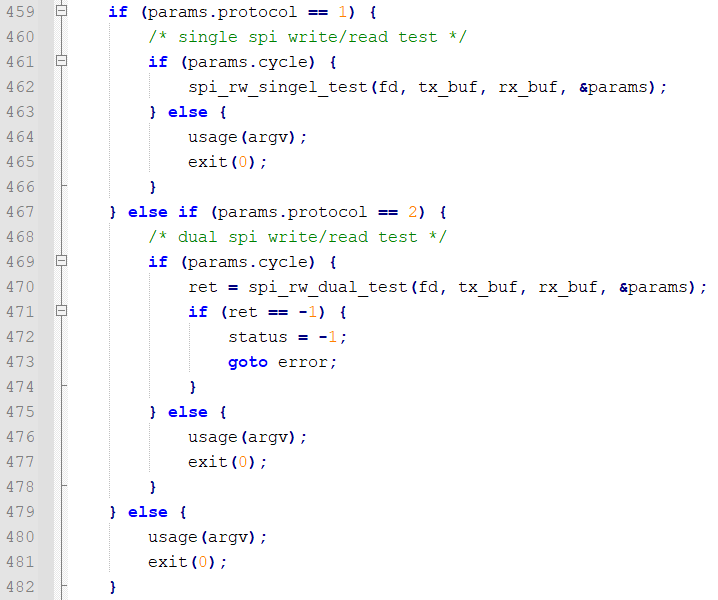

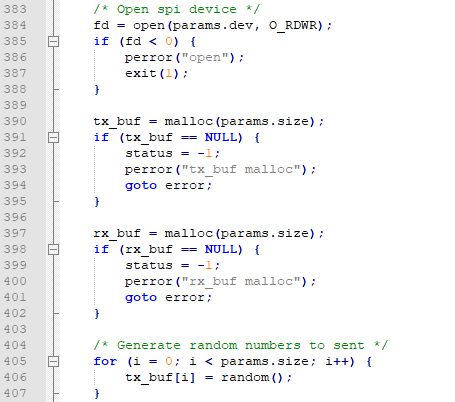

图?1?ARM端程序流程图

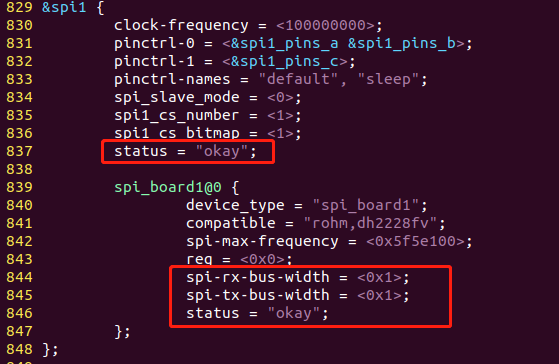

本案例使用的设备树源文件为"driverdtsnandboard.dts"。该设备树源文件基于LinuxSDK开发包内核源码中的board.dts设备树进行修改，具体修改内容如下。

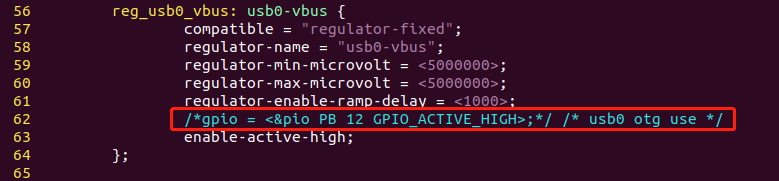

屏蔽reg_usb0_vbus节点GPIO配置，避免引脚复用冲突。

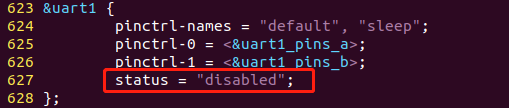

关闭UART1节点，避免引脚复用冲突。

新增SPI总线和spidev驱动配置。生成/dev/spidev1.0节点，为应用层提供SPI的配置和读写数据的接口。

图?2

图?3

图?4

图?5

案例测试

硬件连接

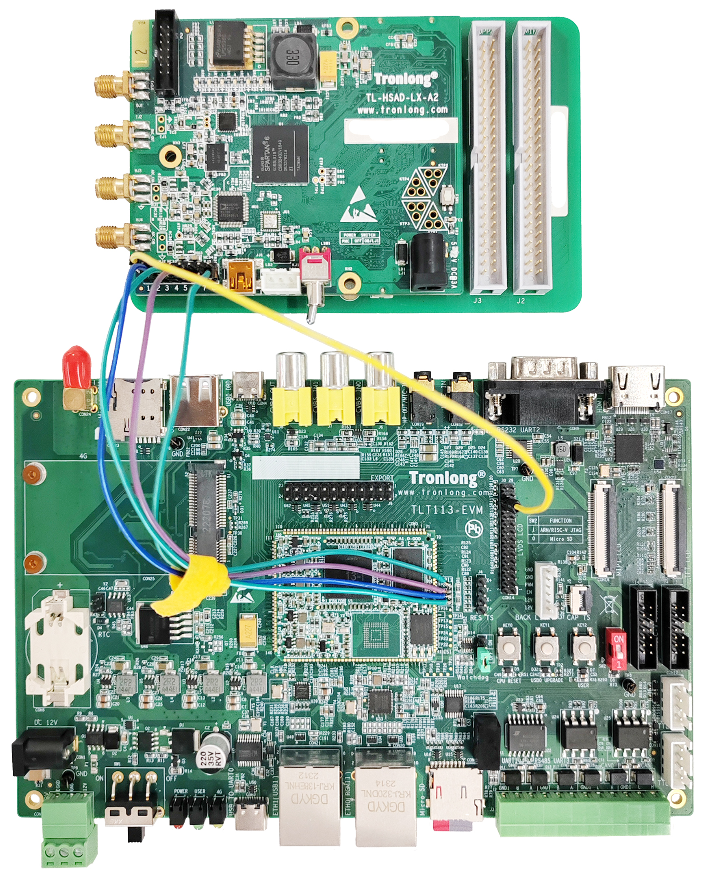

由于评估底板拓展接口未预留SPI总线引脚，因此需参考如下方法进行飞线连接，并且应尽可能使用短线连接。

图?6

1.请根据评估底板丝印将SPI1的测试点TP25(SPI1 MISO)、TP26(SPI1 MOSI)、TP27(SPI1 CLK)、TP28(SPI1 CS)通过飞线引出。

图?7

图?8

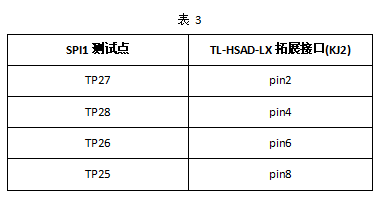

2.将飞线引出的引脚与创龙科技TL-HSAD-LX采集卡的拓展接口(KJ2)按照下表对应关系进行连接。

表?3

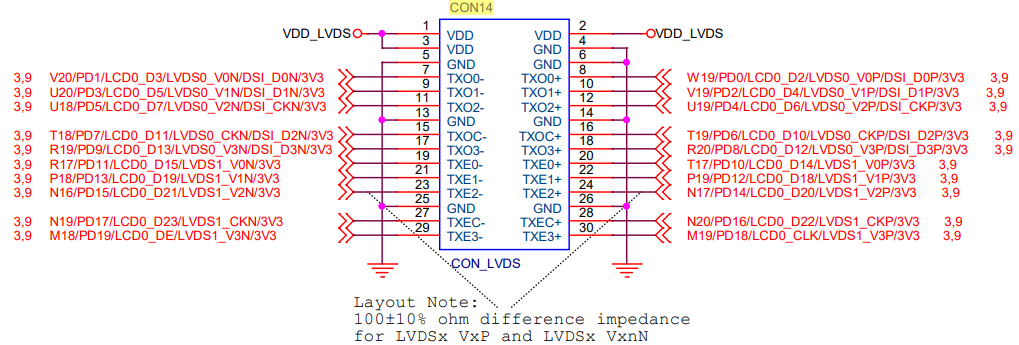

3.将评估底板LVDS LCD接口的第26引脚(GND)连接至TL-HSAD-LX采集卡拓展接口(KJ13)的第1引脚，进行共地连接。

图?9

案例测试

将案例bin目录下的可执行文件spi_rw、"driverkernelnand"目录下的boot.fex镜像文件拷贝至评估板文件系统任意目录下。

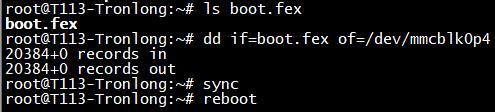

评估板上电启动，在评估板文件系统boot.fex文件所在路径下，执行如下命令替换原来的固件，并重启评估板。

Target# dd if=boot.fex of=/dev/mmcblk0p4

Target# sync

Target# reboot

图?10

评估板重启后，执行如下命令查看新生成的spidev设备节点。

Target# ls /dev/spidev1.0

图?11

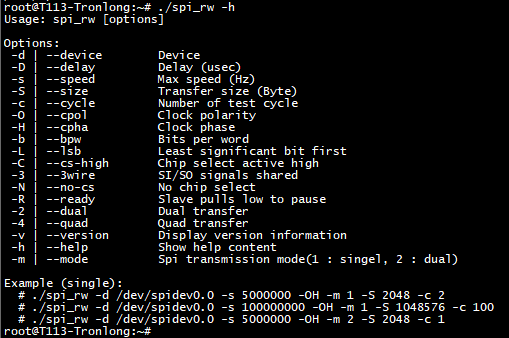

执行如下命令查询程序命令参数。

Target# ./spi_rw -h

图?12

1.单线模式

TL-HSAD-LX采集卡上电启动，加载运行案例"bram_spibin"目录下的程序可执行文件，bram_spi程序支持SPI单线模式。

2.功能测试

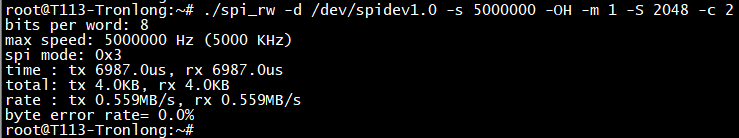

执行如下命令运行程序，ARM通过SPI总线写入2KByte随机数据至FPGA BRAM，然后读出数据、进行数据校验，同时打印SPI总线读写速率和误码率，如下图所示。

Target# ./spi_rw -d /dev/spidev1.0 -s 5000000 -OH -m 1 -S 2048 -c 2

参数解析：

-d：设置设备节点；

-s：设置通信时钟频率(Hz)；

-O：时钟极性反转(CPOL=1)；

-H：下降沿采集数据(CPHA=1)；

-m：选择模式传输模式（1表示单线模式。2表示双线模式）；

-S：设置传输数据大小，单位为Byte；

-c：循环传输数据包的次数。

图?13

本次测试指定SPI总线通信时钟频率为5MHz，则SPI单线模式理论通信速率为：(5000000/1024/1024/8)MB/s ≈ 0.596MB/s。从上图可知，本次实测SPI单线模式写速率为0.559MB/s，读速率为0.559MB/s，误码率为0.0%。

备注：由于本案例硬件采用飞线方式进行连接，因此若设置SPI总线通信时钟频率超过10MHz，可能会出现误码现象。

1.性能测试

执行如下命令运行程序，测试SPI单线模式的最高通信带宽。ARM通过SPI总线写入随机数据至FPGA BRAM，然后读出数据、进行数据校验，循环100次，同时打印SPI总线读写速率和误码率，如下图所示。

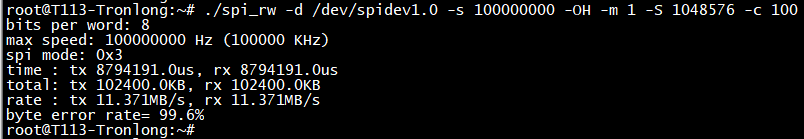

Target# ./spi_rw -d /dev/spidev1.0 -s 100000000 -OH -m 1 -S 1048576 -c 100

图?14

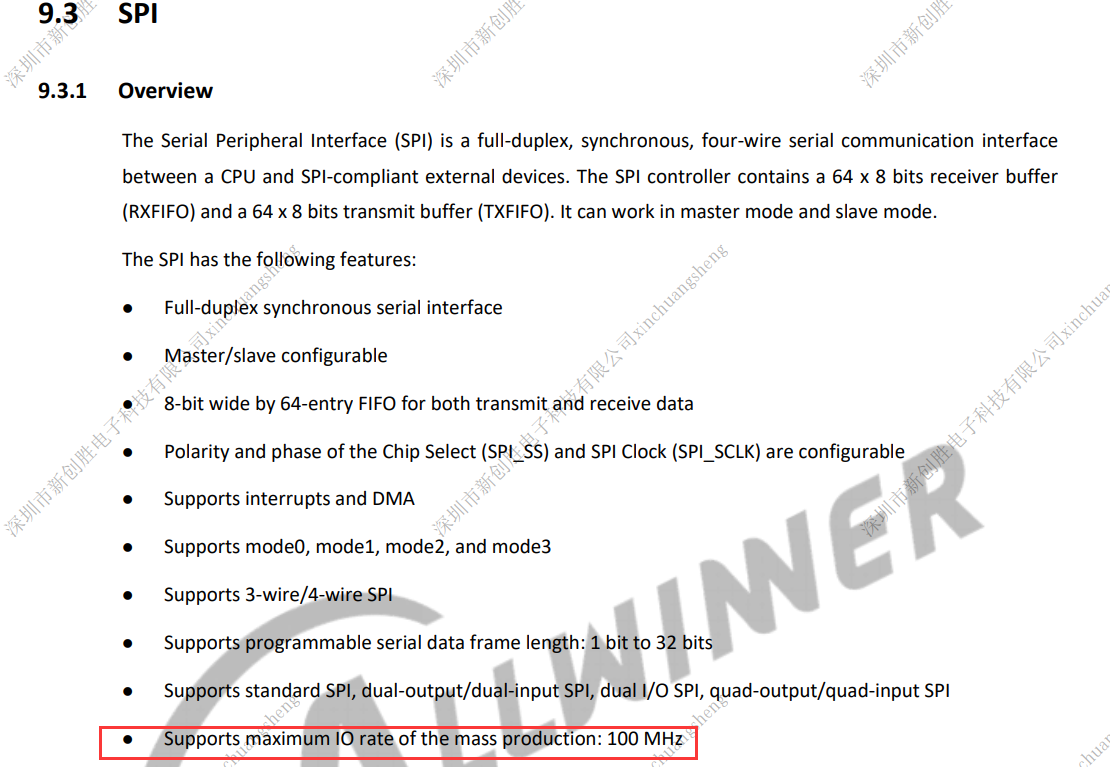

根据官方数据手册（如下图），SPI总线通信时钟频率理论值最大为100MHz。本次测试设置SPI总线通信时钟频率为最大值100MHz，则SPI单线模式理论速率为：(100000000/1024/1024/8)MB/s ≈ 11.92MB/s。从上图可知，在100MHz下实测SPI单线模式写速率为：11.371MB/s，SPI单线模式读速率为：11.371MB/s。

备注：由于本次测试受限于飞线连接方式，因此在100MHz通信时钟频率下测得误码率过高，测试结果仅供参考。

图?15

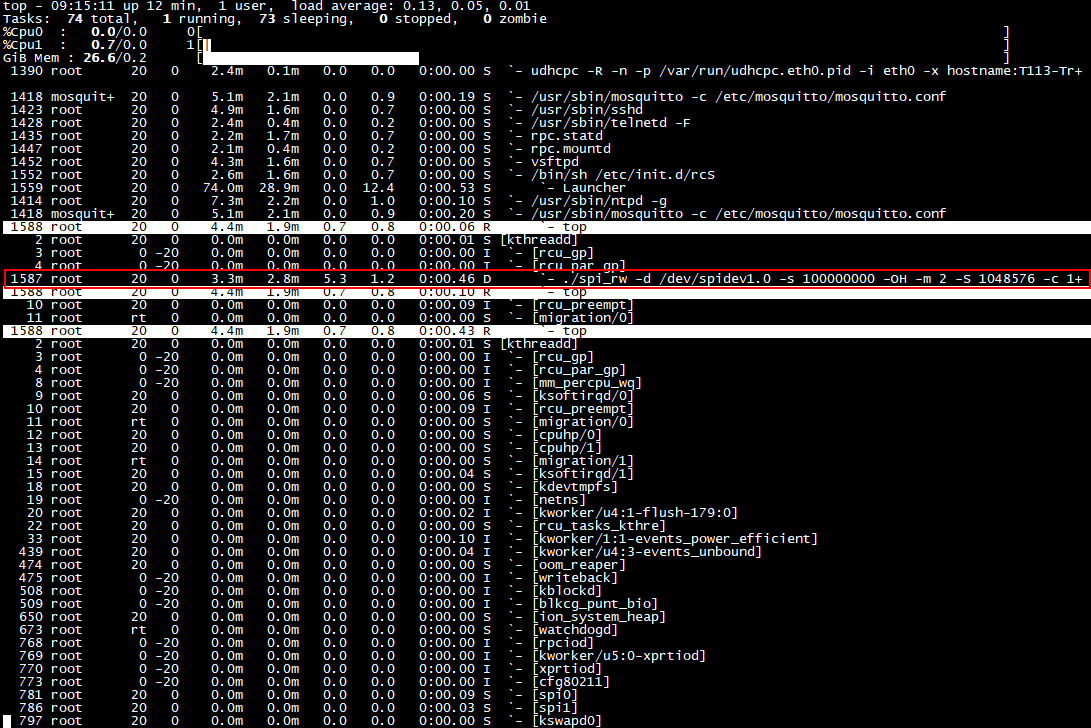

同时测得CPU的占用率约为4.6%，如下图所示。

图?16

2.双线模式

TL-HSAD-LX采集卡上电启动，加载运行案例"bram_spi_dualbin"目录下的程序可执行文件，bram_spi_dual程序支持SPI双线模式。

3.功能测试

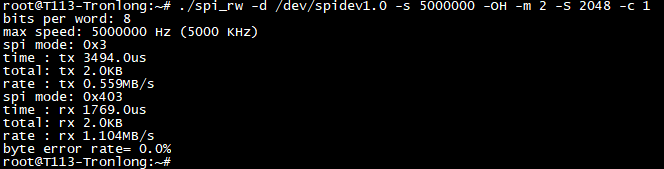

执行如下命令运行程序，ARM通过SPI总线写入2KByte随机数据至FPGA BRAM，然后读出数据、进行数据校验，同时打印SPI总线读写速率和误码率，如下图所示。

Target# ./spi_rw -d /dev/spidev1.0 -s 5000000 -OH -m 2-S 2048 -c 1

参数解析：

-d：设置设备节点；

-s：设置通信时钟频率(Hz)；

-O：时钟极性反转(CPOL=1)；

-H：下降沿采集数据(CPHA=1)；

-m：选择模式传输模式（1表示单线模式。2表示双线模式）；

-S：设置传输数据大小，单位为Byte；

-c：循环传输数据包的次数。

图?17

本次测试指定SPI总线通信时钟频率为5MHz，则SPI双线模式理论通信速率为：(5000000/1024/1024/4)MB/s ≈1.192MB/s。从上图可知，本次实测SPI双线模式写速率为0.559MB/s，读速率为1.104MB/s，误码率为0.0%。

备注：由于本案例硬件采用飞线方式进行连接，因此若设置SPI总线通信时钟频率超过10MHz，可能会出现误码现象。

4.性能测试

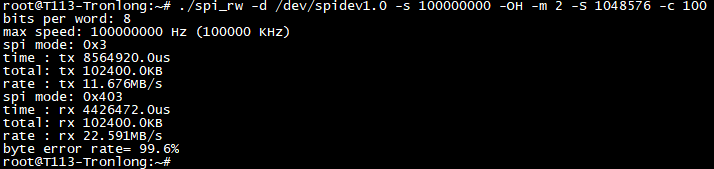

执行如下命令运行程序，测试SPI双线模式的最高通信带宽。ARM通过SPI总线写入随机数据至FPGA BRAM，然后读出数据、进行数据校验，循环100次，同时打印SPI总线读写速率和误码率，如下图所示。

Target# ./spi_rw -d /dev/spidev1.0 -s 100000000 -OH -m 2-S 1048576 -c 100

图?18

根据官方数据手册（如下图），SPI总线通信时钟频率理论值最大为100MHz。本次测试设置SPI总线通信时钟频率为最大值100MHz，则SPI双线模式理论速率为：(100000000/1024/1024/4)MB/s ≈23.84MB/s。从上图可知，在100MHz下实测SPI双线模式写速率为：11.676MB/s，SPI双线模式读速率为：22.591MB/s。

备注：由于本次测试受限于飞线连接方式，因此在100MHz通信时钟频率下测得误码率过高，测试结果仅供参考。

图?19

同时测得CPU的占用率约为5.3%，如下图所示。

图?20

案例编译

ARM端设备树编译

将案例"driverdtsnand"目录下board.dts设备树拷贝至LinuxSDK开发包内核源码"device/config/chips/t113_i/configs/tlt113-evm-nand/linux-5.4/"目录下。

图?21

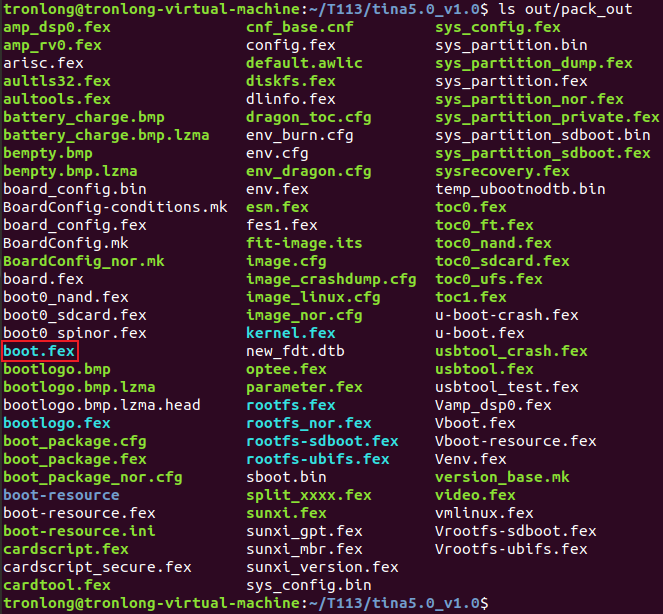

请按照《Linux系统使用手册》文档编译Linux内核、设备树等，并重新执行"./build.sh pack"命令，将会在"tools/pack/out/"目录下生成新的boot.fex镜像文件。将其拷贝至评估板文件系统进行固化，评估板重启后将会加载新的设备树文件，生成"/dev/spidev1.0"设备节点。

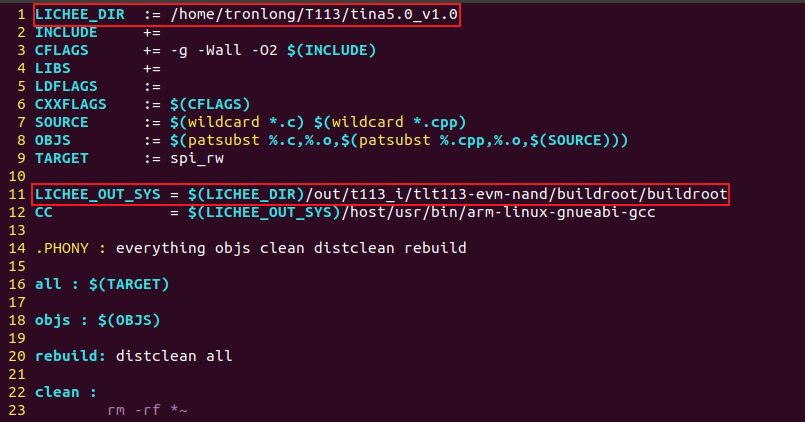

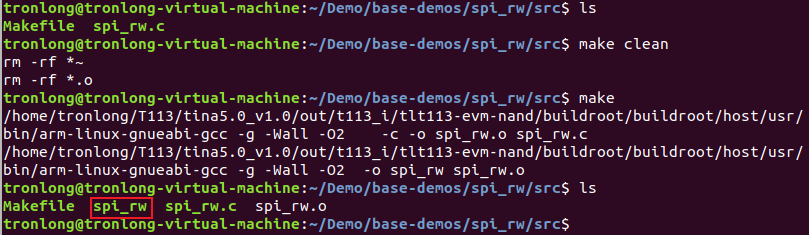

图?22
