Texas Instruments SimpleLink? CC2674P10无线微控制器（MCU）是一款多协议和多频段24GHz无线MCU，支持Thread、Zigbee? 、BLUETOOTH? 5.3低功耗、IEEE 802.15.4、IPv6使能智能对象（6LoWPAN）。它还支持专有系统，包括TI 15.4-Stack（2.4GHz）和通过动态多协议管理器（DMM）驱动器实现的并行多协议。该器件优化用于楼宇安全系统、暖通空调、医疗、有线网络、便携式电子产品以及家庭影院和娱乐市场中的低功耗无线通信和高级传感。

数据手册：*附件：Texas Instruments SimpleLink? CC2674P10无线微控制器数据手册.pdf

Texas Instruments CC2674P10是SimpleLink MCU平台的一部分，由Wi-Fi、低能耗蓝牙、Thread、Zigbee、Sub-1 GHz MCU和主机MCU组成。所有这些器件共享一个简单易用的通用开发环境，具有单核软件开发套件 (SDK) 和丰富的工具集。SimpleLink平台一次性集成，因此您可以将随意组合的器件添加到设计中，当您的设计需要更改时，代码100%可以再次使用。在多频段无线MCU内，除软件兼容性外，其7mm × 7mm QFN封装还具有从352kB到1MB闪存的引脚对引脚兼容性，可最大限度地提高设计可扩展性。

特性

无线微控制器
- 功能强大的48MHz Arm? Cortex?-M33处理器，采用TrustZone?技术
- FPU和DSP扩展
- 1024kB闪存程序存储器
- 8kB缓存SRAM
- 256KB超低漏电流SRAM，具有奇偶校验功能，可实现高可靠性运行
- 如果奇偶校验被禁用，则可提供32kB额外SRAM
- 动态多协议管理器 (DMM) 驱动程序
- 可编程无线电包括对2-(G)FSK、4-(G)FSK、MSK、低能耗蓝牙? 5.3、IEEE 802.15.4 PHY和MAC的支持
- 支持无线升级 (OTA)
超低功耗传感器控制器
- 具有4KB SRAM的自主MCU
- 采样、存储和处理传感器数据
- 快速唤醒进入低功耗运行
- 软件定义外设；电容式触控、流量计、LCD
低功耗
- MCU功耗
  - 4.0mA有源模式，CoreMark
  - 83?A/MHz运行CoreMark
  - 1.19?A待机模式、RTC、256KB RAM
  - 0.13?A关断模式，引脚上唤醒
- 超低功耗传感器控制器消耗
  - 30?A（2MHz模式）
  - 809?A（24MHz模式）
- 无线电消耗
  - 2.4GHz时为6.4mA RX
  - TX：22mA（+10dBm，2.4GHz时）
  - TX：101mA（+20dBm，2.4GHz时）
  - TX：7.3mA（0dBm，2.4GHz时）
无线协议支持
- Thread、Zigbee、Matter
- 低能耗蓝牙5.3
- 6LoWPAN
- 专有系统
高性能无线电
- –104dBm（低能耗蓝牙为125kbps时）
- –105dBm (IEEE 802.15.4-2006 2.4GHz OQPSK (一致性调制解调器))
- 高达+20dBm的输出功率，具有温度补偿
遵从法规
- 设计用于符合以下标准的系统
  - EN 300 328、EN 300 440类别2和3
  - FCC CFR47第15部分
  - ARIB STD-T66
MCU外设
- 大多数数字外设均可路由至任何GPIO
- 四个32位或八个16位通用计时器
- 12位SAR ADC、200ksps、8个通道
- 8位DAC
- 2个比较器
- 可编程电流源
- 四个UART、四个SPI、两个 ^I2C^ 、^I2S^
- 实时时钟（RTC）
- 集成式温度和电池监控器
信息安全机制
- 支持安全启动
- 支持安全密钥存储和设备ID
- Arm TrustZone，用于可信执行环境
- AES 128位和256位加密加速计
- 公钥加速器
- SHA2加速器（最高到SHA-512的全套装）
- 真随机数发生器 (TRNG)
- 安全调试锁定
- 软件防回滚保护
开发工具和软件
- SimpleLink? LOWPOWER F2软件开发套件 (SDK)
- SmartRF? Studio，用于简单的无线电配置
- Sensor Controller Studio，用于构建低功耗传感应用
- SysConfig系统配置工具
工作范围
- 片上降压直流/直流转换器
- 单电源电压：1.8V至3.8V
- -40°C至+105°C
封装
- 7mm × 7mm RGZ VQFN48（26个GPIO）
- 8mm × 8mm RSK VQFN64（42个GPIO）
- 符合RoHS指令的封装

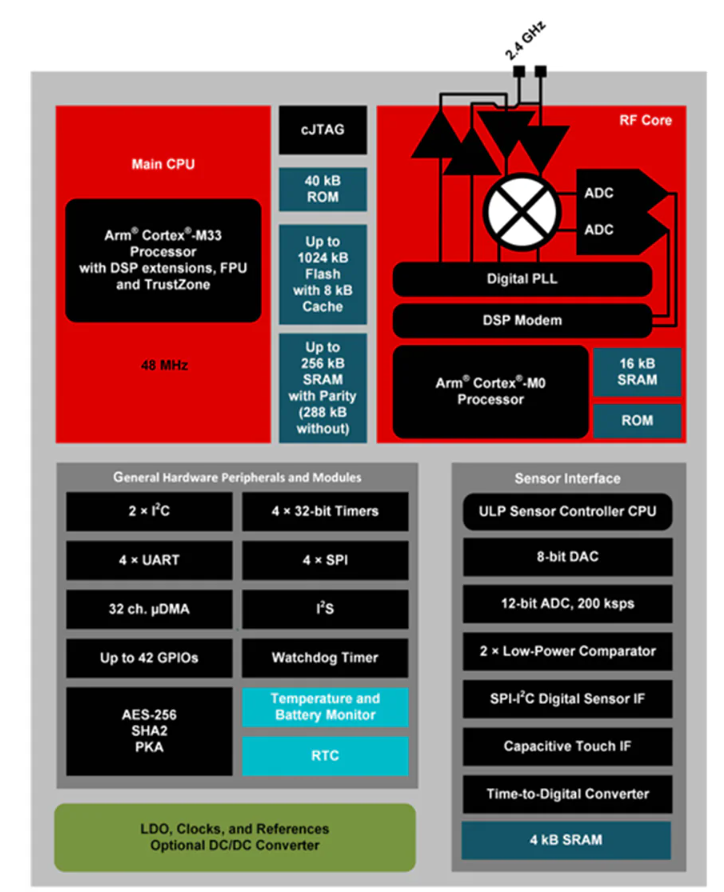

功能框图

CC2674P10高性能无线微控制器技术解析

产品概述

CC2674P10是德州仪器(TI)推出的SimpleLink?系列高性能多协议2.4GHz无线微控制器，集成功率放大器，具有以下核心特性：

?高性能处理器?：48MHz Arm? Cortex?-M33内核，支持TrustZone?安全扩展，集成FPU和DSP扩展
?大容量存储?：1024kB闪存程序存储器，256kB超低泄漏SRAM（带奇偶校验）
?多协议支持?：蓝牙5.3低功耗、IEEE 802.15.4 PHY/MAC、Thread、Zigbee?、6LoWPAN
?高输出功率?：集成+20dBm功率放大器，2.4GHz发射电流仅102mA
?超低功耗?：待机模式电流低至1.19μA（RTC运行，256kB SRAM保持）

关键硬件特性

1. 处理器与内存架构

?双核设计?：
- 主处理器：Arm Cortex-M33，带TrustZone安全扩展
- 射频协处理器：Arm Cortex-M0专用射频控制器
?存储配置?：
- 1024kB可编程闪存，支持OTA升级
- 256kB SRAM（带奇偶校验），可扩展32kB无校验SRAM
- 8kB高速缓存
- 4kB专用传感器控制器SRAM
