Texas Instruments DDC3256 24位256通道模数转换器（ADC）结合了通过电流积分进行的电流电压转换和模数转换。光电二极管等多达256个独立的低电平电流输出器件可直接连接到其输入，同时并行进行数字化处理。对于全部256路输入中的每一路，该器件都有一个低功耗、低噪声积分器，专用于捕捉传感器中的全部电荷。积分时间可在50? s至1.6ms范围内调整，因而能够以出色的精度连续测量fA至?A级别的电流。积分器的输出通过片上低功耗ADC进行数字化处理，转换得到的数字代码通过单个LVDS对进行传输。该LVDS对经过设计，可最大限度地减少高通道数环境中的噪声耦合。

数据手册：*附件：Texas Instruments DDC3256 24位256通道ADC数据手册.pdf

Texas Instruments DDC3256采用1.85V单电源供电。该器件采用13.2mm×17.2mm^2^ 336焊球0.8mm间距BGA封装，额定工作温度范围为0°C至70°C。片上基准缓冲器和旁路电容器（位于BGA上）有助于最大限度地降低外部元件要求，进一步减小了布板空间。

特性

单芯片解决方案，可同时直接测量256路低电平电流
可调满量程电荷范围，最高达320pC
输入电流：1?A（最大值）
速度可调，积分时间低至50?s（每通道20KSPS）
分辨率：24位
积分非线性：读数的±0.025%、满量程范围的±1ppm（所有通道均处于活跃状态）
低功耗：1.2mW/通道
低噪声：0.26fCrms（FSR为320pC、传感器电容为20pF时）
无电荷损耗
片上温度传感器
串行LVDS输出接口
1.85 V 单电源供电
封装内旁路电容器和基准缓冲器可减小PCB面积，降低设计复杂性

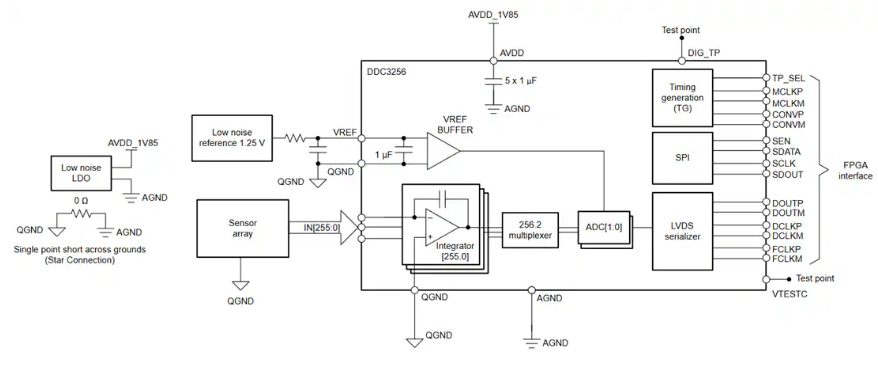

简化示意图

DDC3256 256通道24位电流输入ADC技术解析与应用指南

产品概述

DDC3256是德州仪器(TI)推出的高性能256通道电流输入模数转换器，专为多通道低电平电流测量应用设计。作为单芯片解决方案，该器件集成了电流-电压转换和模数转换功能，具有以下核心特性：

?超高集成度?：单芯片支持256通道同步采样
?宽动态范围?：可测量fA至μA级电流信号
?24位分辨率?：配合±0.025%积分非线性度
?灵活配置?：积分时间50μs至1.6ms可调
?低功耗设计?：1.2mW/通道(典型值)
?紧凑封装?：13.2×17.2mm? BGA(336球)

关键参数与性能指标

1. 电气特性

参数	条件	最小值	典型值	最大值	单位
输入电流范围	全通道工作	-	-	±1	μA
积分非线性	全量程	-	±0.025%	±1ppm	FSR
输入噪声	20pF传感器电容	-	0.26	-	fCrms
电源电压	AVDD	1.8	1.85	1.9	V
功耗	全通道工作	-	1.2	-	mW/通道
