Holtek连续血糖监测仪应用方案介绍

1简介

连续血糖监测仪(Continuous Glucose Monitor, CGM)用于持续监测体内组织液中的葡萄糖含量。与指尖采血测量方法不同，CGM通过在皮下植入传感器，能够提供连续、实时的血糖数据，记录长时间内的血糖变化趋势，帮助用户更好地管理其血糖水平。传统的CGM方案通常设计较复杂，需要大量外部电路，导致成本和体积较大，并且功耗偏高，限制了单次可佩戴时间，影响了使用便利性。

Holtek CGM方案具备更佳的优势，方案由两大部分组成：模拟前端(配置和调整传感器工作条件以及处理传感器信号)和主控(执行数据处理、算法分析及无线数据收发)。模拟前端采用内置连续血糖监测AFE模块Flash MCU BH66F2475。该MCU包含多通道24-bit Delta Sigma A/D转换器、4个D/A转换器、3个运算放大器和1个比较器，只需少量外围电路即可实现2/3/4电极传感器的连续血糖监测，简化了模拟前端电路设计，提供SPI/UART接口与主控MCU通信。主控MCU采用基于双内核(Arm Cortex-M33 & M0+)的低功耗蓝牙HT32F67595 MCU。该MCU支持BLE的各项服务，使用非常便利，搭配Holtek专为CGM开发的应用程序(HT CGM APP)，上传测量数据至APP，便于用户监测血糖浓度的连续变化。

2应用领域

本方案「CGM连续血糖监测仪」适用小型独立式CGM、胰岛素泵、CGM系统，客户亦可修改设计拓展应用到其它产品。

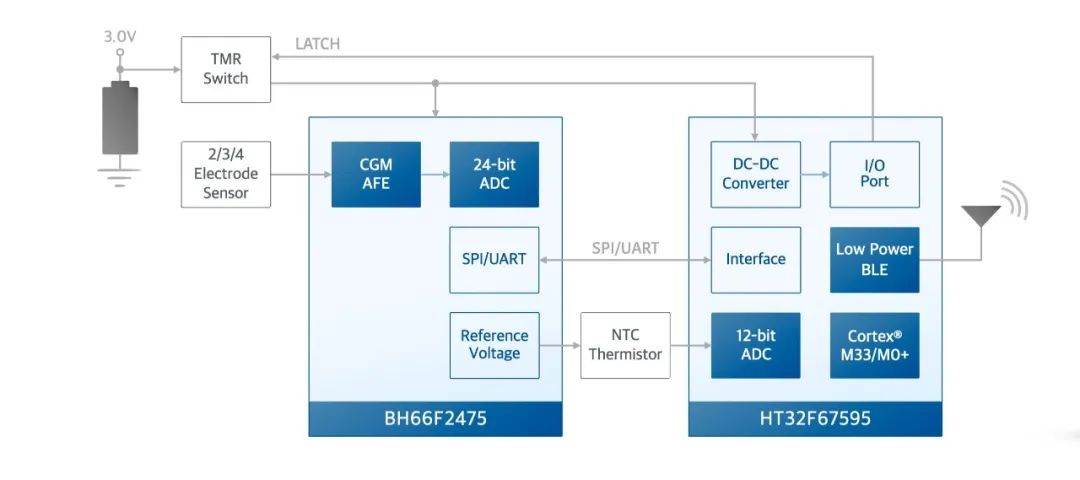

3应用方框图

CGM连续血糖监测仪应用方案图

4方案特点

电路精简、小体积：采用小封装、高集成MCU，仅需少量外围元件

AFE采用MCU BH66F2475，BLE采用HT32F67595，使用小尺寸封装，有效缩小成品体积，使设计更加轻巧便捷。BH66F2475内建连续血糖监测AFE电路，只需少量外围元件即可为Sensor提供激励电压，并测量反应电流。HT32F67595集成低功耗BLE应用，能够将获取的监测数据发送至上位机，方便观察数值变化

低功耗：极低的平均工作电流，仓储时以TMR Switch开关电流

1s连接间隔，10s测量间隔，60s发送间隔，平均工作电流23.3μA，可提供长时间的无间断监测。结合TMR开关，具有极低的仓储电流(小于20nA)，轻松满足长时间储存的需求。
