氮化镓电源IC U8732的主要特征

磁芯饱和会导致变压器线圈感抗变小，回路电流大增，从而引起开关管的损坏。想要避免这些后果，就必须确保开关电源主变压器在工作过程中不会进入磁饱和状态。氮化镓电源ic U8732内部集成有软启动功能，在软启动时间TST(典型值5ms)内，电流峰值从最小值逐步增加，避免变压器磁芯饱和，系统每次重启都会伴随一次软启动过程。

氮化镓电源ic U8732主要特征：

1. 集成700V E-GaN

2. 集成高压启动功能

3. 超低启动和工作电流，待机功耗<30mW

4. 谷底锁定模式，最高工作频率两档可调(220kHz，130kHz)

5. 集成 EMI 优化技术

6. 驱动电流分档配置

7. 集成恒功率功能

8. 外置OTP及主动降功率功能

9. 集成完备的保护功能

10. VDD 过压/欠压保护(VDD OVP/UVLO)

11. 输出过压/欠压保护(OVP/UVP)

12. 输入欠压保护(BOP)

13. 片内过热保护(OTP)

14. 外置过热保护

15. 逐周期电流限制(OCP)

16. 异常过流保护(AOCP)

17. 短路保护(SCP)

18. 前沿消隐(LEB)

19. CS管脚开路保护

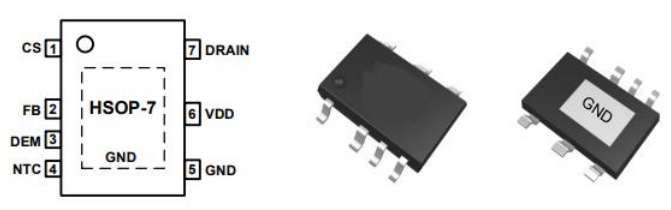

20. 封装类型HSOP7-T3

在轻载和空载状态下，当FB管脚电压低于VSKIP_IN (典型值 0.4V)时，系统进入打嗝模式工作，停止开关动作。当FB电压超过VSKIP_OUT(典型值 0.5V/0.7V)时，氮化镓电源ic U8732重新开始开关动作。打嗝模式降低了轻载和待机状态下的系统功耗。芯片采用了打嗝噪音优化技术，可自适应的调节打嗝VSKIP_OUT的阈值，实现噪音和纹波的最优化。

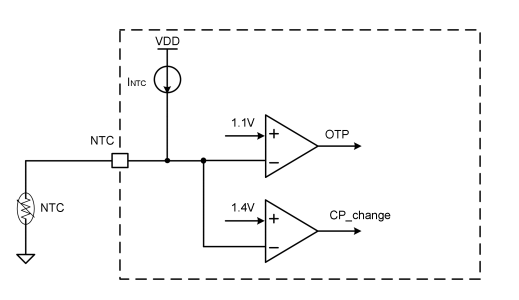

氮化镓电源ic U8732的工作频率最高可达220kHz，可全范围工作在准谐振模式。芯片集成峰值电流抖动功能和驱动电流配置功能，可极大的优化系统EMI性能。U8732集成恒功率控制与主动降功率控制功能，在恒功率区间，通过控制输出电流随输出电压变化，实现恒功率功能。外置温度检测环境温度，当温度过高主动降功率以降低系统温度，保证系统稳定可靠工作！
