Texas Instruments TSD05/TSD05C/TSD36C浪涌保护装置数据手册

Texas Instruments TSD05/TSD05C/TSD36C浪涌保护器件专为箝位有害瞬变（如ESD和浪涌）而设计。TSD05是单向的，而TSD05C/TSD36C是双向的。TSD05/TSD05C/TSD36C器件的额定静电消散能力高达 ±30kV（接触和气隙放电），超过了IEC 61000-4-2国际标准（等级4）规定的最高水平。

数据手册：

*附件：TSD05数据表.pdf

*附件：TSD05C，TSD36C数据表.pdf

TSD05/TSD05C/TSD36C具有稳健的钳位性能和低电容，是一款出色的TVS 二极管，可在许多应用中保护数据线和电源线。Texas Instruments TSD05/TSD05C/TSD36C采用行业标准的引线式SOD-323封装，易于焊接。

特性

• IEC 61000-4-2 4级ESD保护
  • ±30kV接触放电
  • ±30kV气隙放电
• IEC61000-4-5浪涌保护
  • TSD05 - 60A (8/20?s)
  • TSD05C - 30A (8/20?s)
  • TSD36C - 6.5A (8/20?s)
• 低钳位电压
  • TSD05 -60A时为9V (8/20?s)
  • TSD05C - 30A时为11.5V (8/20?s)
  • TSD36C - 6.5A时为71V (8/20?s)
• IO电容：
  • TSD05 - 19pF（典型值）
  • TSD05C：4pF（典型值）
  • TSD36C：4.3pF（典型值）
• 直流击穿电压
  • TSD05 - 7V（典型值）
  • TSD05C - ±8V（典型值）
• 超低漏电流：50nA（最大值）
• 低ESD钳位电压
  • TSD05 - 7.5V（16A TLP时）
  • TSD05C - 9.3V（16A TLP时）
• 工业温度范围：-55°C至+150°C
• 行业标准SOD-323引线封装 (2.5mm × 1.2mm × 0.3mm)

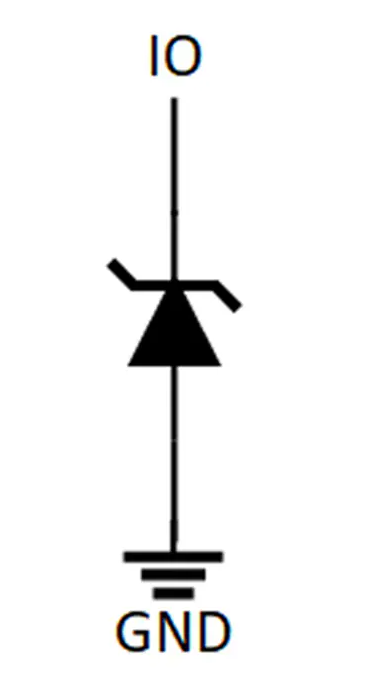

功能框图

?德州仪器TSDxx系列TVS二极管技术解析与应用指南

一、核心特性综述

TSDxx系列是德州仪器(TI)推出的单向瞬态电压抑制(TVS)二极管家族，包含TSD03/05/12/15/18/24/36七种型号，具有以下核心优势：

1. ?超强防护能力?：
   • IEC 61000-4-2 ESD防护：±30kV接触/空气放电
   • IEC 61000-4-5浪涌防护：7-60A（8/20μs波形）
2. ?低损耗设计?：
   • 典型结电容<20pF
   • 最大漏电流仅50nA（全温区）
3. ?工业级可靠性?：
   • 工作温度范围：-55℃至+150℃
   • 符合AEC-Q100 Grade 1标准

二、关键参数对比

三、典型应用设计

1. USB接口保护电路

• ?布局要点?：
  • 采用TSD05就近布置在USB连接器VBUS引脚
  • 接地路径长度<5mm
• ?实测数据?：
  • 接触放电30kV后端口功能正常
  • 信号完整性影响<3%（1GHz频段）

2. 工业电源线保护

• ?选型建议?：
  • 24V系统选用TSD24（VCLAMP=32V@9A）
  • 并联100μF电解电容增强能量吸收
• ?热管理?：
  • SOD-323封装θJA=693.9°C/W
  • 需保证PCB散热铜箔面积≥15mm?
