?UC29432系列芯片封装选项补充文档总结

UC39432 是一款可调精密模拟控制器，如果 ISET 引脚接地，具有 100mA 灌电流能力。ISET和地之间的电阻器将修改跨导，同时降低最大电流吸收。这将进一步控制光耦合器配置。微调的精密基准电压源以及同相误差放大器输入 可访问自定义配置。姊妹器件是UC39431可调分流稳压器，具有板载电阻网络，提供六个预编程电压电平以及外部编程功能。
*附件：uc29432.pdf

特性

• 可编程跨导，实现最佳电流驱动
• 可访问的1.3V精密基准电压源
• 提供两个误差放大器输入
• 0.7% 总参考公差
• 0.4% 初始精度
• 2.2V至36.0V工作电源电压和用户可编程基准电压源
• 在整个电源电压范围内保持基准精度
• 卓越的精度和更轻松的补偿，适用于光隔离器应用
• 低静态电流（典型值0.50mA）

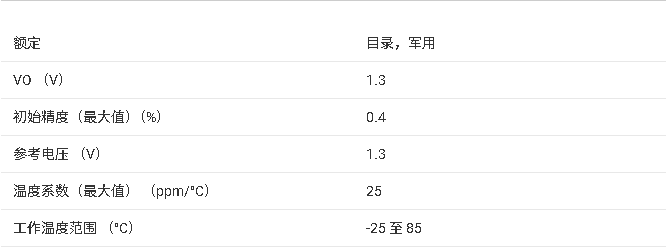

参数

?1. 产品基础信息?

• ?型号列表?：包含UC29432D/DTR/N及UC39432BD/D/N等系列，均处于Active生产状态
• ?封装类型?：
  • SOIC(D)封装（8引脚）
  • PDIP(P)封装（8引脚）
• ?包装规格?：
  • 管装(TUBE)：50/75片
  • 卷带(LARGE T&R)：2500片

?2. 关键参数?

• ?环保认证?：全系列符合RoHS标准
• ?焊料材质?：均采用NIPDAU无铅镀层
• ?温度范围?：
  • 工业级：-40℃~85℃（部分型号）
  • 商业级：0℃~70℃（UC39432系列）
• ?湿度敏感等级?：
  • SOIC封装：MSL-2级（260℃峰值回流焊）
  • PDIP封装：不适用湿度敏感等级

?3. 包装细节?

• ?卷带规格?（以UC29432DTR为例）：
  • 卷盘直径：330mm
  • 载带间距：8mm
  • 元件腔体尺寸：6.4mm(长)×5.2mm(宽)×2.1mm(高)
• ?管装规格?：
  • 管长：506mm（SOIC）/506.6mm（PDIP）
  • 管壁厚度：3940?m（SOIC）/11230?m（PDIP）
