国产芯片CW32L011\电机驱动\电机控制\开发板

概要

公司当前正全面推进产品国产化战略转型，恰巧关注到CW32官方推出的技术创新支持计划。基于对国产芯片技术路线的深度调研需求，我们申请了其最新发布的无刷电机控制器开发套件。

硬件细节

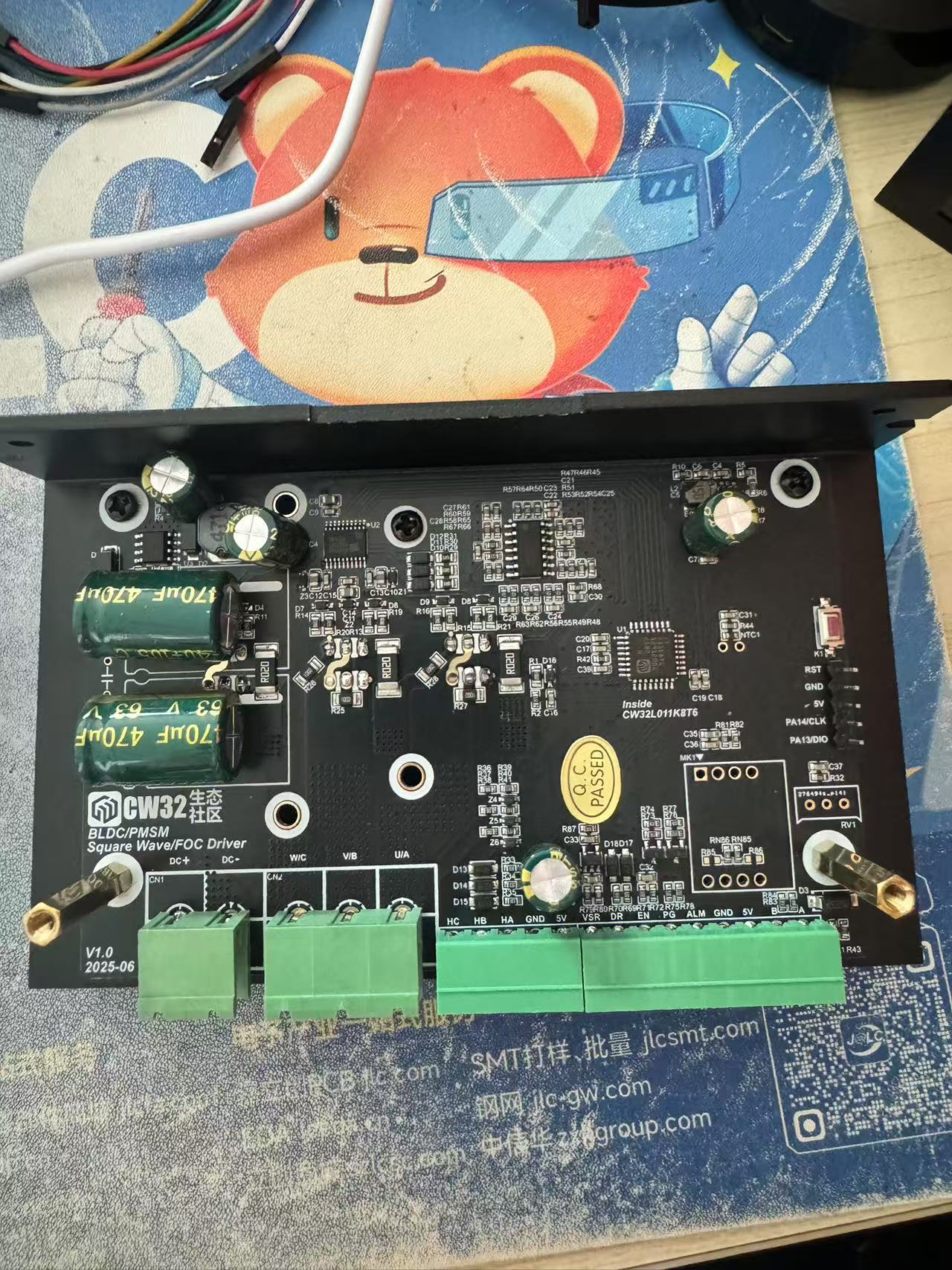

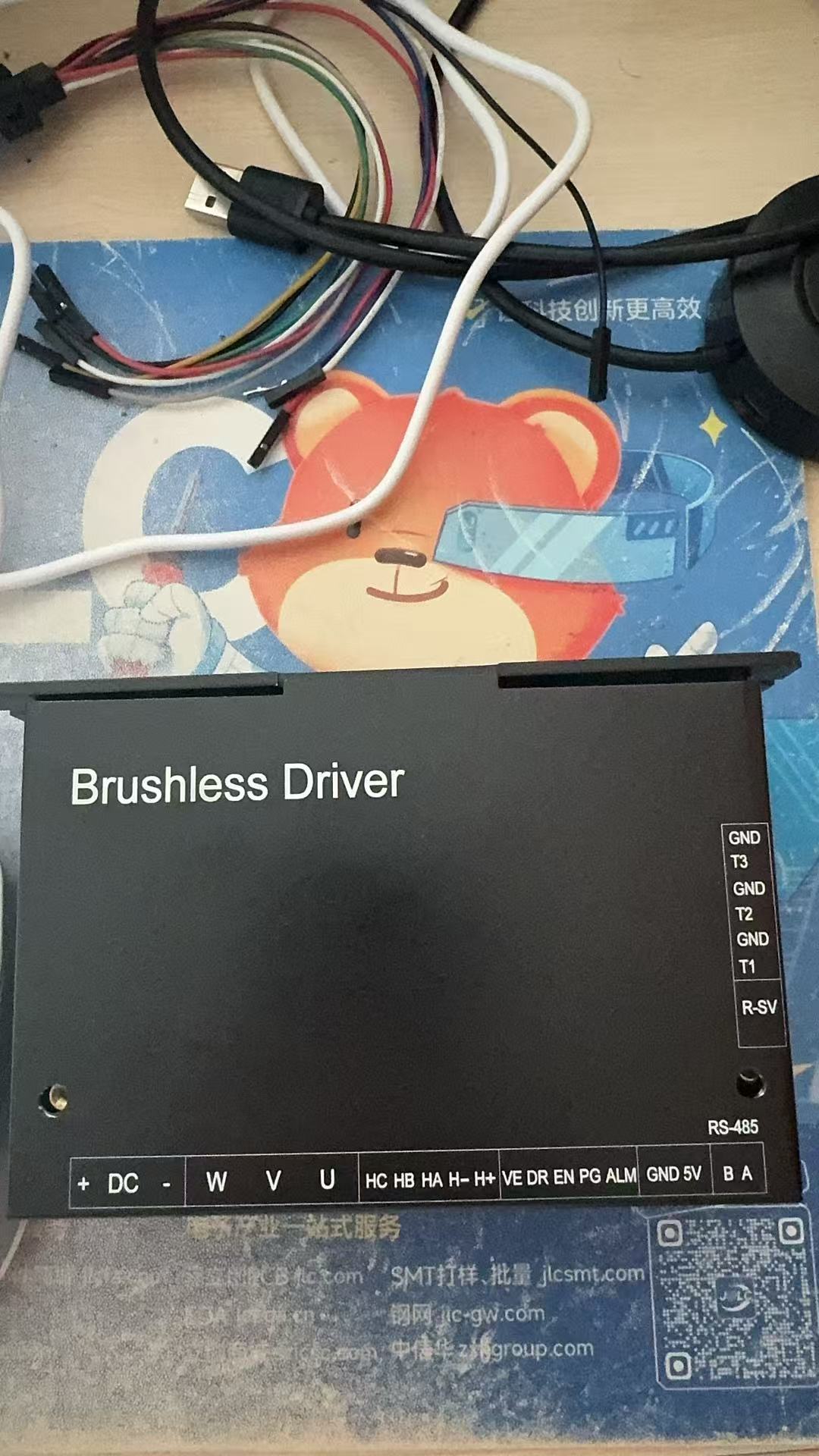

1.实物展示图：

不得不夸一夸武汉芯源半导体，当第一时间拿到产品，无论是外观还是用料都眼前一亮.

在各大技术网站也看到前辈进行了硬件电路、硬件参数等一些内容分享，我也不在进行细节解释，免得眼疲劳。

项目开源链接：https://oshwhub.com/beauty_light/cw32l011-dian-ji-qu-dong

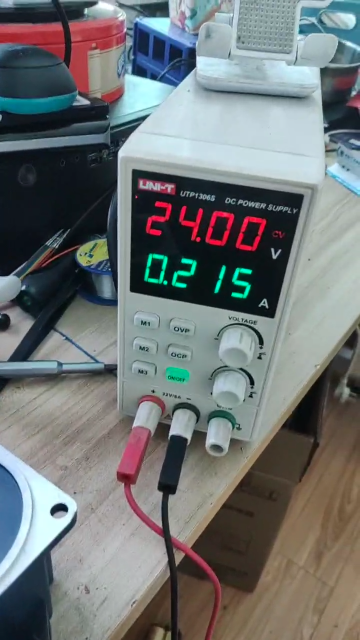

2.测试内容：

电机采用的是无刷霍尔电机，产品拿到手之后直接进行STM32程序移植，成功让电机正常运转。电机驱动电路采用国产芯片FD6288T+大功率MOS管STP75NF75(ST)

电机驱动电路：电路设计大同小异基本与市面是同一个框架结构。FD6288T（内置MOSFET）具有过流、过热、欠压锁定、集成度高等功能。

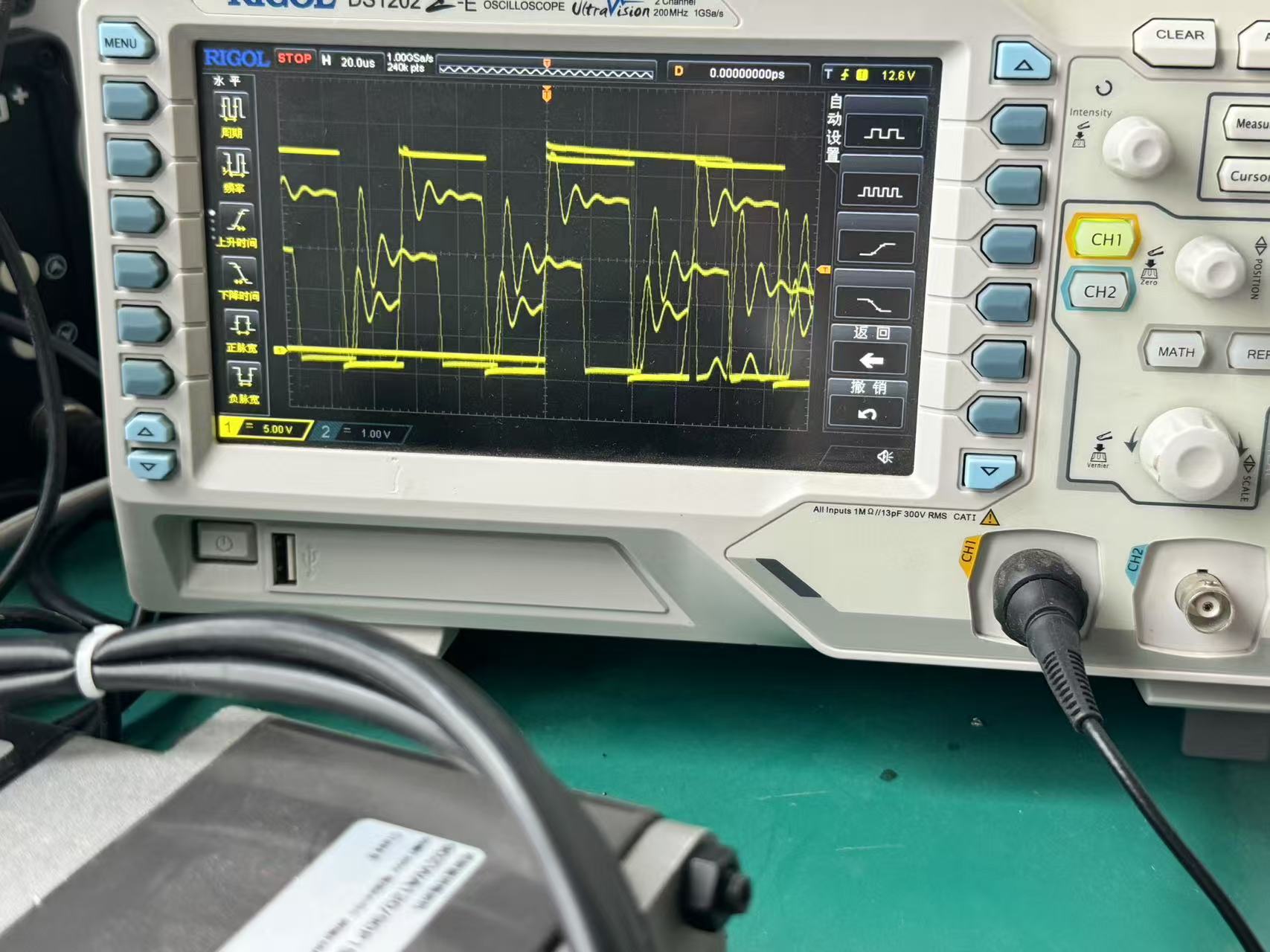

在电机正常运转过程中，示波器进行UVW三相监测：

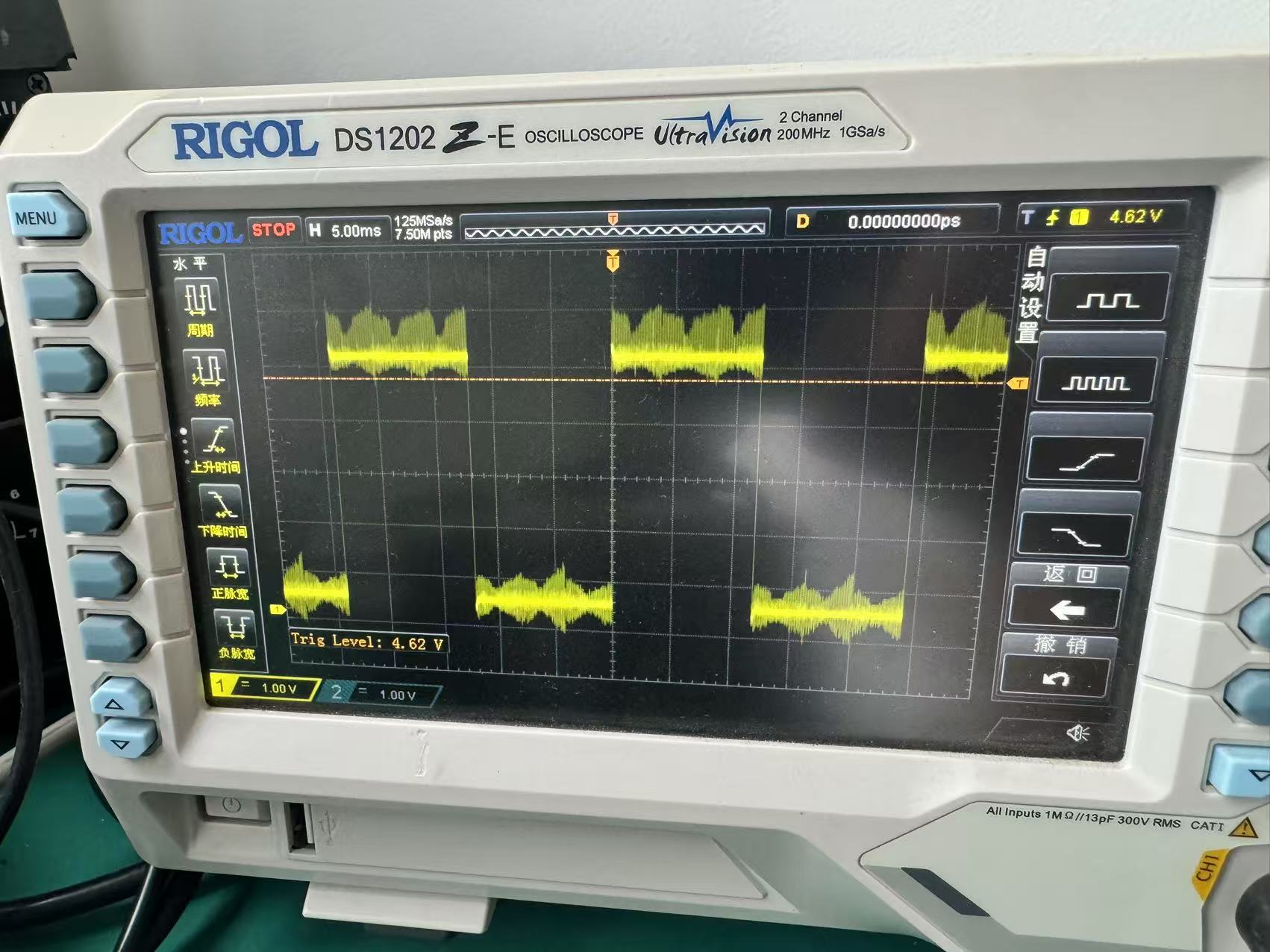

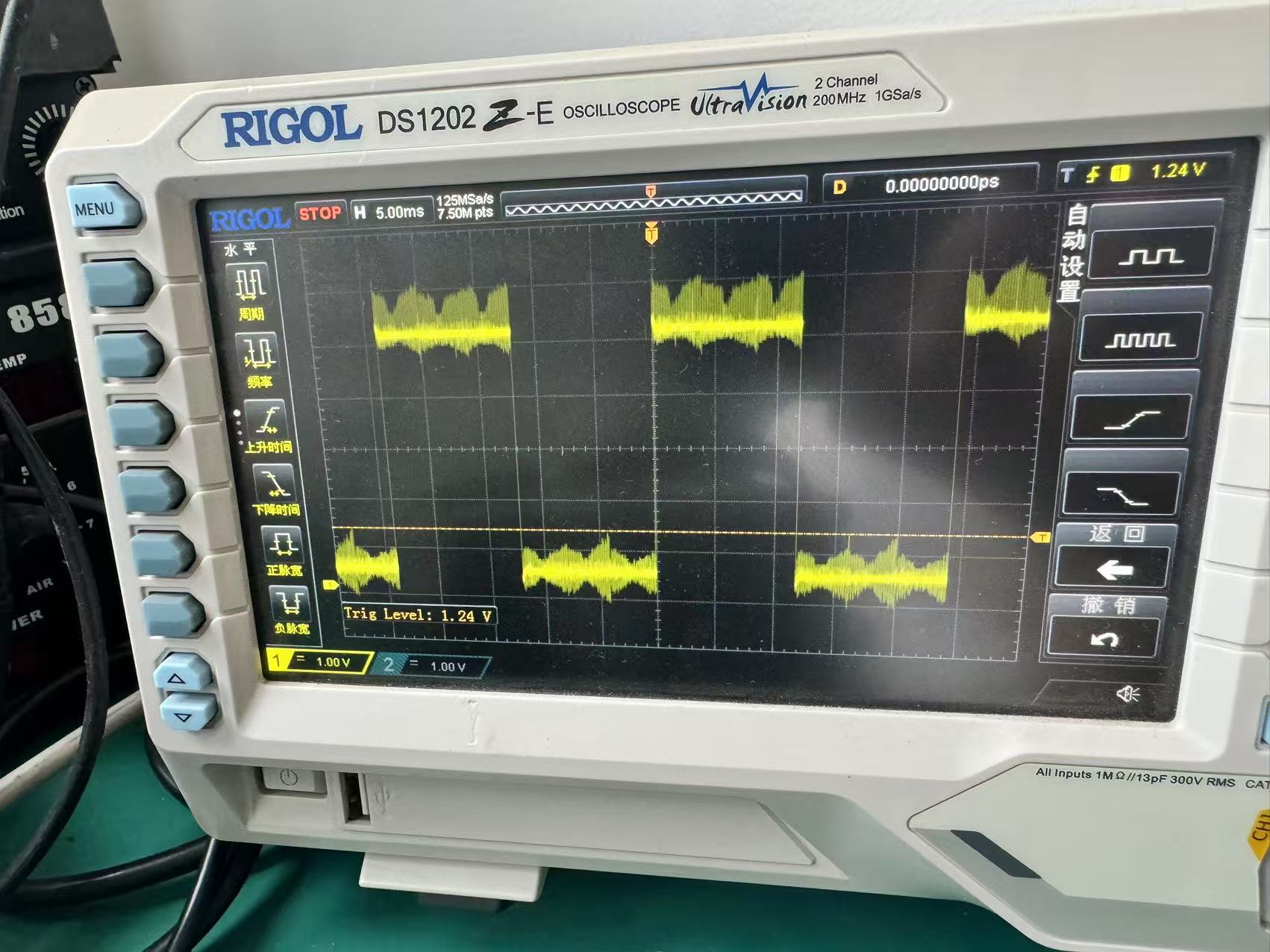

示波器进行霍尔信号监测：

整体来说简单的工业控制完全足够使用。

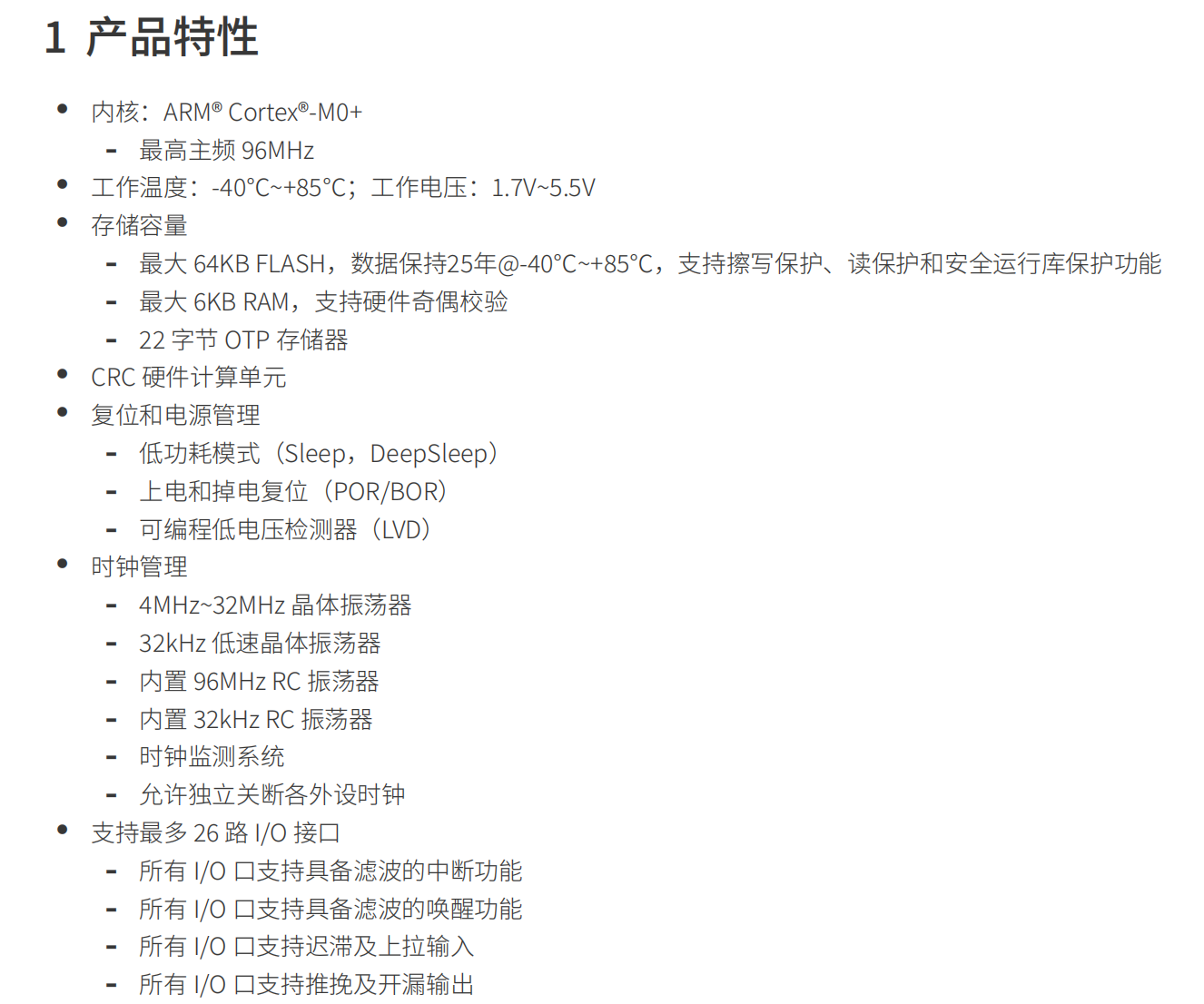

单片机采用的是国产芯片CW32L011最高主频 96MHz、内置 96MHz RC 振荡器 、内置 32kHz RC 振荡器、超低功耗设计。

运行功耗：低至 50?A/MHz（CoreMark 测试），适合电池供电设备。

休眠功耗：

停机模式（Stop Mode）：约 1.5?A（保留 RAM，唤醒时间快）。

待机模式（Standby Mode）：约 0.5?A（仅 RTC 运行）。

快速唤醒：从停机模式唤醒时间 <10?s，响应迅速。

小结
感谢武汉芯源（WCH）国产芯片官方对测试驱动板的技术支持与提供.

武汉芯源（WCH）国产芯片提供标准库、参考例程和 Keil/IAR 支持，生态完善。相比同级国外型号（如 STM32L011），价格更具竞争力。避免国际缺货风险。
