Texas Instruments TMUX2889 2:1 (SPDT) 双通道开关是一款互补金属氧化物半导体 (CMOS) 多路复用器，具有两个独立可选的2:1、单刀双掷 (SPDT) 开关通道。该器件可与单电源（1.6V至5.5V ）搭配使用，但是可超过电源电压（-5.5V至5.5V）传输双向模拟和数字信号。

数据手册：*附件：Texas Instruments TMUX2889 2比1 (SPDT) 双通道开关数据手册.pdf

TMUX2889还具有高达±5.5V双向断电保护功能，即使在没有电源电压(VDD = 0V)的情况下也能隔离开关。如果没有这种保护功能，开关上的任何电压可通过内部ESD二极管为电源轨反向供电，对系统其他部分造成潜在的损害。

Texas Instruments TMUX2889具有0.001% THD+N和1mΩ RON平坦度，因此非常适合用于传输精密模拟和音频信号，不会增加失真。

特性

• 电源电压范围：1.8V至5.5V
• 超过电源信号范围：-5.5V至5.5V
• 大电流支持：1A（最大值）
• 超低导通电阻：0.2Ω
• 低导通电阻平坦度：1mΩ
• 低THD+N (0.001% (-100 dB))
• 工作温度范围：-40°C至+125°C
• 断电保护
• 过温保护
• 1.8V逻辑兼容
• 失效防护逻辑
• 先断后合开关

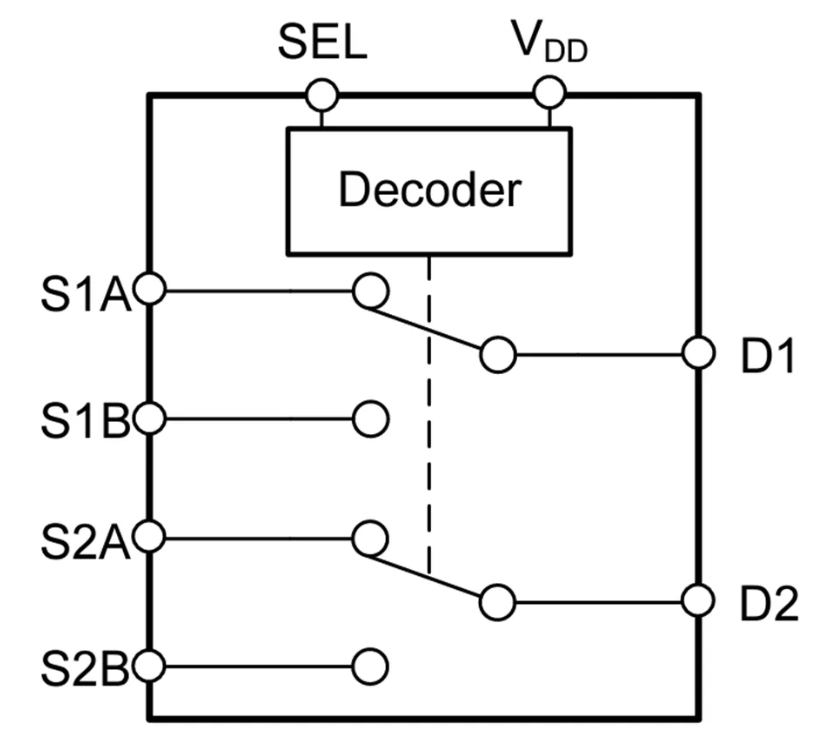

功能框图

TMUX2889 5V双向信号开关技术解析与应用指南

一、器件概述

TMUX2889是德州仪器(TI)推出的一款高性能2:1(SPDT)双通道模拟开关，具有突破性的信号处理能力：

• ?超宽信号范围?：支持-5.5V至5.5V双向信号传输
• ?宽工作电压?：1.8V至5.5V单电源供电
• ?超低导通电阻?：典型值仅0.15Ω(3.3V供电时)
• ?断电保护?：VDD=0V时仍提供±5.5V信号隔离
• ?热保护机制?：集成160°C过温保护功能
• ?1.8V逻辑兼容?：直接连接低压微控制器

二、关键特性分析

1. 电气特性

• ?导通电阻?：
  • 3.3V供电时0.15Ω(典型值)
  • 全温度范围(-40°C至125°C)保持稳定
• ?泄漏电流?：
  • 断电状态下<1μA(典型值)
  • 工作状态下<0.1μA(典型值)
• ?带宽性能?：
  • -3dB带宽达72MHz
  • 插入损耗仅0.01dB@1MHz

2. 保护特性

• ?断电保护?：当VDD=0V时，开关通道自动断开，防止信号反灌
• ?过温保护?：结温超过160°C时自动断开通道
• ?ESD保护?：HBM模式±3000V，CDM模式±1500V

三、应用场景

1. 工业自动化系统

• PLC模拟输入模块信号路由
• 4-20mA电流环路切换
• 传感器信号多路复用

2. 医疗设备

• 超声成像系统前端切换
• 病人监护设备信号选择
• 智能给药系统控制

3. 通信设备

• 基站射频前端切换
• 软件定义无线电通道选择
• 军用无线电信号路由

四、设计要点

1. 电源设计

• 推荐使用0.1μF+1μF去耦电容组合
• 电源走线宽度≥15mil(3.3V/1A条件下)
• 避免与数字电源共用电感

2. 布局建议

• 信号走线尽量等长匹配
• 关键信号采用差分对布局
• 避免90°转角，使用圆弧或45°走线

3. 热管理

• 连续工作电流限制：
  • 25°C时1.1A(最大值)
  • 125°C时0.4A(最大值)
• 推荐使用散热过孔阵列
