Texas Instruments SN74LV595B-EP低噪声8位移位寄存器包含一个8位串行输入、并行输出移位寄存器，可为8位D类存储寄存器馈送信号。存储寄存器具有并行 3 状态输出。分别为移位寄存器和存储寄存器提供时钟。移位寄存器具有直接覆盖清除 (SRCLR) 输入、串行 (SER) 输入和用于级联的串行输出。当输出使能 (OE) 输入为高电平时，除QH外，所有输出均处于高阻抗状态。该器件完全适合使用Ioff的局部掉电应用。Ioff电路可禁用输出，防止断电时破坏性电流回流通过器件。Texas Instruments SN74LV595B-EP器件具有金丝键合线，温度范围为–55°C至+105°C，采用SnPb引线涂层。

数据手册：*附件：Texas Instruments SN74LV595B-EP低噪声8位移位寄存器数据手册.pdf

特性

• 2V至5.5V VCC工作电压
• 最大t pd ：6.5ns（5V时）
• 所有端口支持混合模式电压操作
• Ioff支持局部关断模式运行
• 闭锁性能超过250mA，符合JESD 17标准
• 环境工作温度范围：-55°C至+125°C
• 支持国防、航空航天和医疗应用
  • 受控基线
  • 唯一组装/测试厂
  • 唯一制造厂
  • 延长的产品寿命周期
  • 产品可追溯性

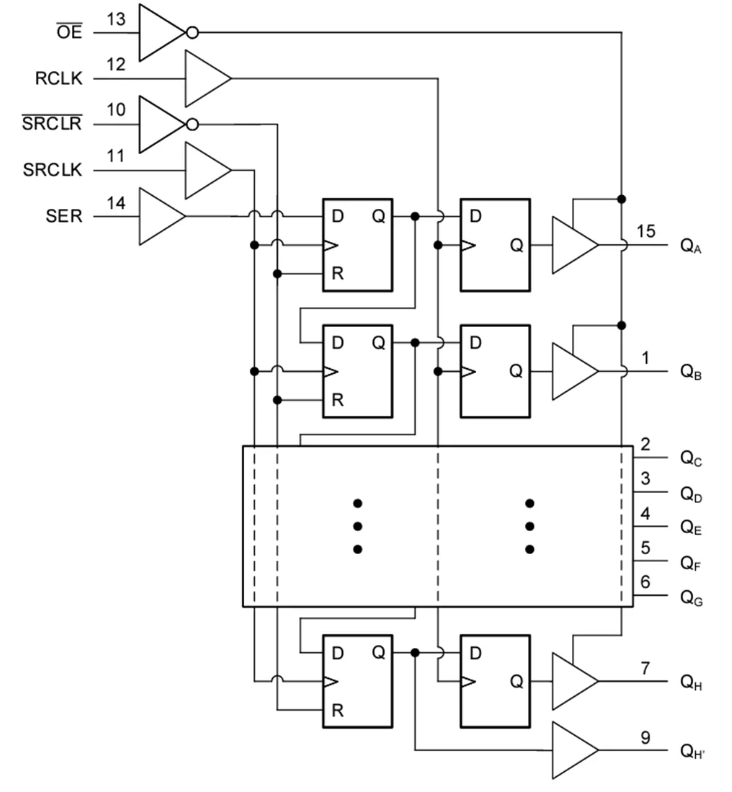

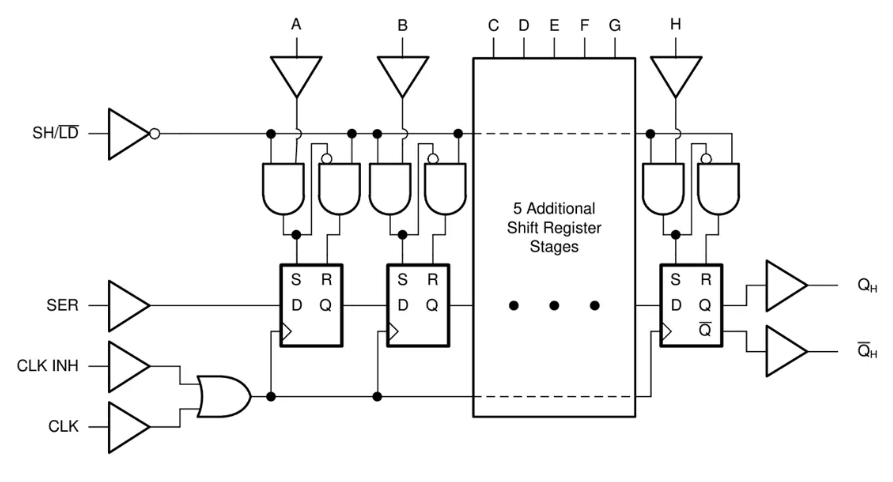

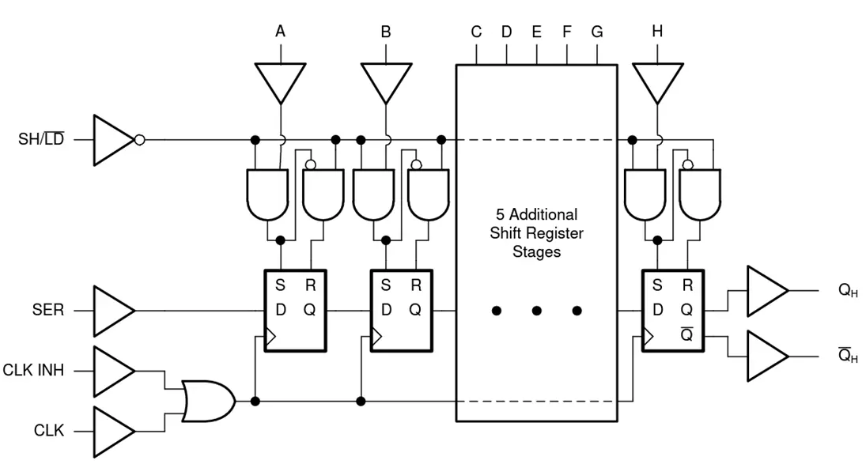

逻辑图

SN74LV595B-EP低噪声8位移位寄存器技术解析与应用指南

一、器件概述

SN74LV595B-EP是德州仪器(TI)推出的一款增强型8位串行输入/并行输出移位寄存器，专为严苛环境应用设计，具有以下核心特性：

• ?宽工作电压范围?：2V至5.5V
• ?低噪声设计?：优化用于噪声敏感型应用
• ?3态输出缓冲?：支持总线共享应用
• ? 增强型产品(EP) ?：符合军工、航空航天和医疗应用要求
• ?Ioff保护电路?：支持部分断电模式操作
• ?工作温度范围?：-55°C至+125°C

二、关键电气特性

1. 绝对最大额定值

• 电源电压范围：-0.5V至7V
• 输入电压范围：-0.5V至7V
• 输出电压范围：-0.5V至7V
• 连续输出电流：±35mA
• 存储温度范围：-65°C至150°C

2. 推荐工作条件

• 电源电压：2V至5.5V
• 输入高电平电压：VCC×0.7(2V供电时1.5V)
• 输入低电平电压：VCC×0.3(2V供电时0.5V)
• 工作温度范围：-55°C至125°C

3. 开关特性(典型值)

在CL=50pF负载条件下：

• 2.5V供电时最大时钟频率：60MHz
• 3.3V供电时传播延迟：7.9ns(RCLK到QA-QH)
• 5V供电时最大时钟频率：95MHz

三、功能描述

1. 移位寄存器结构

SN74LV595B-EP包含两个独立寄存器：

• ?8位移位寄存器?：串行输入(SER)、时钟(SRCLK)和清零(SRCLR)控制
• ?8位存储寄存器?：并行输出，由RCLK时钟控制

2. 关键功能特性

• ?串行输入并行输出?：通过SER引脚串行输入数据，通过QA-QH并行输出
• ?级联能力?：QH'输出可连接至下一级SER输入实现扩展
• ?异步清零?：SRCLR低电平有效，清零移位寄存器
• ?输出使能?：OE高电平时输出呈高阻态(QH'除外)

四、引脚配置与功能

? 16引脚TSSOP封装(PW)引脚定义： ?

1. QB：并行输出B
2. QC：并行输出C
3. QD：并行输出D
4. QE：并行输出E
5. QF：并行输出F
6. QG：并行输出G
7. QH：并行输出H
8. GND：地
9. QH'：串行输出(用于级联)
10. SRCLR：移位寄存器清零(低有效)
11. SRCLK：移位寄存器时钟
12. RCLK：存储寄存器时钟
13. OE：输出使能(高有效)
14. SER：串行数据输入
15. QA：并行输出A
16. VCC：电源

五、典型应用电路

1. LED矩阵控制

SN74LV595B-EP非常适合控制LED矩阵或7段显示器：

• 级联多个器件可扩展输出通道
• 通过SER、SRCLK、RCLK三线控制减少MCU引脚占用
• OE引脚可用于PWM调光控制

? 关键设计公式： ?
限流电阻R = (VCC - VF_LED) / I_LED
其中VF_LED为LED正向压降，I_LED为所需电流

2. 数字I/O扩展

在引脚有限的MCU系统中：

• 单个SN74LV595B-EP可扩展8个数字输出
• 级联n个器件可扩展8n个输出
• 仅需3个MCU GPIO(SCLK、RCLK、SER)控制

六、设计注意事项

1. 电源设计

• 每个VCC引脚应添加0.1μF去耦电容
• 电源电压决定器件的开关特性
• 确保电源能提供足够的动态电流

2. 信号完整性

• 时钟信号(SRCLK/RCLK)走线应等长匹配
• 高速应用时考虑终端匹配
• 避免输出负载电容超过50pF

3. 热管理

• 不超过最大结温150°C
• TSSOP封装热阻：θJA=131.2°C/W
• 大面积接地覆铜改善散热

七、应用场景推荐

1. ?工业控制面板?：扩展多LED状态指示灯
2. ?数字仪表显示?：驱动7段或点阵显示器
3. ?自动化测试设备?：多通道数字信号控制
4. ?汽车电子系统?：车身控制模块输出扩展
5. ?医疗设备?：低噪声要求的控制接口
