Texas Instruments SN74LV6T07/SN74LV6T07-Q1六路开漏逆变器包含六个具有开漏输出的独立逆变器。每个逆变器以正逻辑执行布尔函数Y = A。输入设计采用较低阈值电路，支持低压CMOS输入的升压转换（例如，1.2V输入至1.8V输出或1.8V输入至3.3V输出）。此外，Texas Instruments SN74LV6T07/SN74LV6T07-Q1上的5V容差输入引脚可实现向下转换（如3.3V至2.5V输出）。SN74LV6T07-EP器件采用金键合线，温度范围为 –55至+105°C，引线表面镀锡。SN74LV6T07-Q1器件通过了AEC-Q100汽车应用认证。

数据手册：

*附件：SN74LV6T07数据表.pdf

*附件：SN74LV6T07-Q1数据表.pdf

*附件：SN74LV6T07-EP.pdf

特性

• 宽工作电压范围：1.65V至5.5V
• 对LVxT系列增强的输入结合开漏输出，提供最大的电压转换灵活性
  • 运行速度超过6.67Mbps（RPU =1kΩ、CL =30pF）
  • 升压转换从1.2V至5V采用1.8V供电
  • 借助任何有效电源，可在5V至0.8V甚至更低的电压范围内实现降压转换
• 5.5V容限输入引脚
• 支持标准功能引脚分配
• 闭锁性能超过250mA，符合JESD 17标准

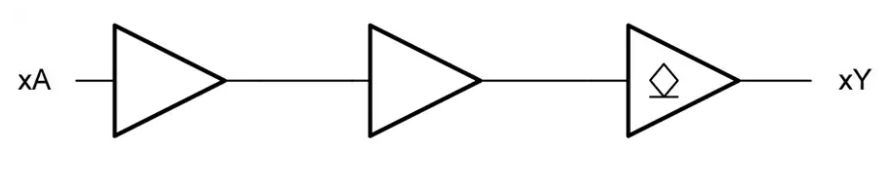

简化逻辑图

SN74LV6T07 Hex开漏缓冲器技术解析与应用指南

一、器件概述

SN74LV6T07是德州仪器(TI)推出的一款六通道开漏缓冲器，具有集成电压转换功能，采用先进CMOS工艺制造。该器件具有以下核心特性：

• 宽工作电压范围：1.65V至5.5V
• 5.5V容限输入引脚
• 开漏输出结构提供最大电压转换灵活性
• 支持超过6.67Mbps的数据传输速率(RPU=1kΩ, CL=30pF)
• 支持从1.2V到5V的上行转换(使用1.8V供电时)
• 支持从5V到0.8V或更低电压的下行转换(使用任何有效电源时)

二、关键电气特性

1. 绝对最大额定值

• 电源电压范围：-0.5V至7V
• 输入电压范围：-0.5V至7V
• 输出电压范围：-0.5V至7V
• 输入钳位电流(VI < -0.5V)：±20mA
• 输出钳位电流(VO < -0.5V)：±20mA
• 连续输出电流(VO=0至VCC)：±25mA

2. 推荐工作条件

• 电源电压：1.65V至5.5V
• 输入电压：0V至5.5V
• 高阻态输出电压：0V至5.5V
• 工作温度范围：-40°C至125°C

3. 开关特性

在CL=50pF负载条件下：

• 1.8V供电时传播延迟：典型值15ns(最大值32ns)
• 2.5V供电时传播延迟：典型值9.9ns(最大值18.8ns)
• 3.3V供电时传播延迟：典型值7.7ns(最大值14.8ns)
• 5V供电时传播延迟：典型值5.9ns(最大值11.5ns)

三、功能描述

1. 开漏输出结构

SN74LV6T07采用开漏输出设计，每个缓冲器执行布尔函数Y=A(正逻辑)。开漏输出只能驱动低电平状态，当处于高逻辑状态时，输出呈现高阻抗。这种设计特点使得：

• 可实现"线与"逻辑连接
• 提供电压转换能力
• 需要外部上拉电阻才能输出高电平

2. 电压转换能力

得益于LVxT增强型输入电压设计，该器件特别适合电压转换应用：

• 上行转换：如1.2V输入到1.8V输出，或1.8V输入到3.3V输出
• 下行转换：如3.3V到2.5V输出
• 输入引脚支持5V容限，实现不同电压域间的安全接口

四、典型应用电路

其中：

• VPU：上拉电压(独立于器件电源VCC)
• VF：LED正向压降
• ID：所需LED电流
• 30：输出低电平等效电阻(基于典型特性VOL/IOL=0.15V/5mA)

2. 电压转换接口

在混合电压系统中，SN74LV6T07可安全连接不同电压域的设备，如：

• 1.8V微控制器与3.3V传感器
• 3.3V FPGA与5V legacy设备

五、设计注意事项

1. 电源设计

• 每个VCC引脚应添加0.1μF去耦电容，尽可能靠近器件放置
• 电源电压决定器件的电气特性
• 确保电源能提供足够的静态和动态电流

2. 输入处理

• 未使用的输入必须连接到VCC或GND，不可悬空
• 推荐使用10kΩ上拉/下拉电阻处理偶尔使用的输入
• 输入信号必须快速过渡(≤20ns/V)，避免振荡和额外功耗

3. 输出设计

• 输出总电容应≤50pF以获得最佳性能
• 开漏输出可并联实现"线与"逻辑或增加驱动能力
• 未使用的输出可保持悬空

4. 热管理

虽然逻辑器件通常不涉及严重的热问题，但仍需注意：

• 不超过最大结温150°C
• 遵循绝对最大额定值中的电流限制
• 大面积接地覆铜可改善散热

六、应用场景推荐

1. ?数字信号使能/禁用?：通过开漏输出灵活控制信号通路
2. ?LED指示灯控制?：直接驱动LED，支持不同电压域控制
3. ?通信模块与系统控制器间接口?：解决电压不匹配问题
4. ?混合电压系统互连?：安全连接不同供电电压的器件
5. ?电平转换缓冲?：替代专用电平转换器，降低成本
