【awinic inside】影石Insta360运动相机内置艾为芯，开启拍摄芯纪元

全球运动相机头部厂商影石Insta360推出的旗舰机型Ace Pro2，内置艾为芯。

高压Haptic

Haptic振动效果在触摸屏全方位提升格外亮眼。同时，针对在户外场景下，颠簸的路况难以确认触摸操作是否有效这一痛点，艾为触觉反馈方案为每一次屏幕触摸操作提供定制化的振动反馈，使得这一难题迎刃而解。让用户在户外复杂环境中也能轻松确认触摸操作的有效性，极大地提升了用户体验。

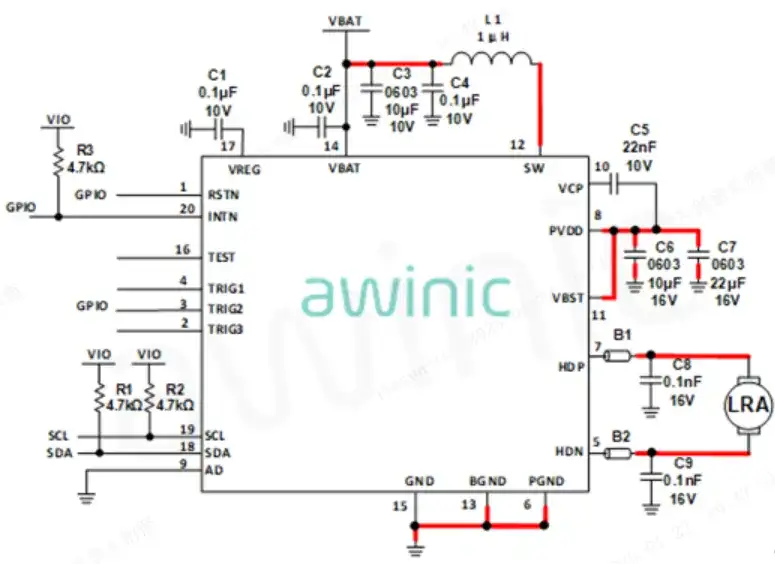

图1 Haptic典型应用图

特性：

• TSMC 90nmBCD 12寸晶圆，TSMC首批Alpha客户
• 4.5W驱动能力，瞬态响应能力相较上代提升30%
• 响应速度低至1毫秒，启停周期在20毫秒内
• 100Hz~1000Hz宽频振动
• 11V/8kB Sram，支持AAE闭环控制，精确控制每次振动效果的一致性

艾为不仅持续投入产品研发，还积极投身行业标准制定，布局集成电路标准化新生态。在电气电子工程师学会（IEEE）标准大会之游戏和电竞标准化研讨会上正式发布了IEEE 2861移动游戏性能优化国际标准。

该标准意在定义通用接口与振动波形描述文件，统一移动终端和游戏交互协议，减轻研发团队适配负担，为触觉反馈广泛应用打基础。艾为作为参编单位，其触觉反馈芯片及配套算法等技术，为标准发布提供关键支撑。

艾为在触觉反馈产品领域形成了丰富的技术积累和完整的产品系列，涵盖常压、电荷泵升压、电感升压的完整产品系列，并配有Tiktap? 算法，广泛用于智能手机、可穿戴设备、虚拟现实手柄、汽车智能表面等智能硬件。

自2016年以来，艾为抓住触觉反馈第一波浪潮，通过持续的研发投入和技术突破，从单纯的触觉反馈硬件芯片发展成为集硬件芯片、软件算法和效果调试能力一体的触觉反馈解决方案，形成了完整的触觉反馈体系，其产品获得Meta（原Facebook）、vivo等知名品牌厂商的认证。

音频PA

语音播放。拍摄完成就能马上欣赏作品，清晰、悦耳的语音播放至关重要。运动相机本身体积小巧，横向面积仅为普通6英寸智能手机的一半。免电感方案，有效减少占板面积 。

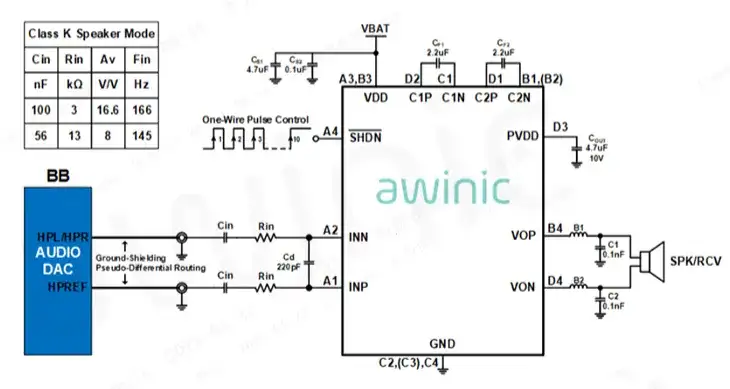

图2 音频PA典型应用图

特性：

• 输入电压范围3V~5.5V
• 输出功率1.75W@VDD=4.2V
• 方案效率高达83%，提升续航时间
• 免电感方案，有效减少占板面积
• 优异的TDD噪声和Pop-Click抑制性能
• 一线脉冲控制
• 小尺寸封装：FCQFN-16 1.6mm×1.6mm

艾为深耕音频领域16载，已成功开发全系列音频功放，涵盖AB类、D类、K类，涉及常压、CP升压、Boost升压以及模拟、数字接口等多种类型，典型产品型号详见下表。

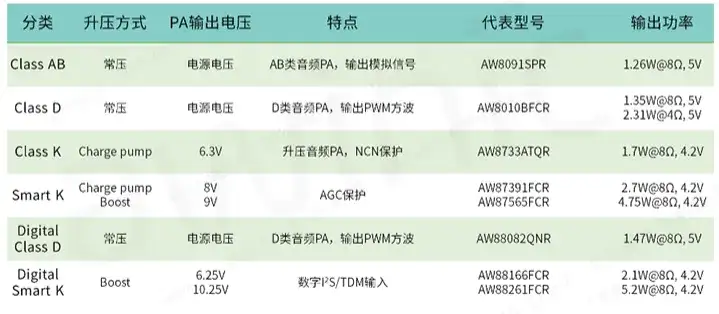

表1 典型产品型号

USB 3.1开关

数据传输。运动相机拍摄的海量高清图像数据需要高速传输接口才能尽可能降低传输时间，这也是USB协议不断演进的目的之一。艾为USB开关方案提供最高10GHz带宽，匹配Type-C接口正反接应用，为用户提供便捷、高效的数据传输体验。

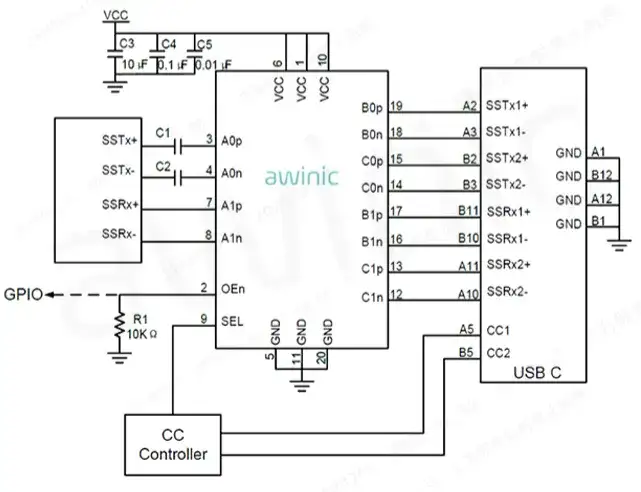

图3 USB3.1开关典型应用图

艾为推荐Type-C方案

此外，艾为针对Type-C接口功率路径和信号路径的保护和连接，以及功率传输协议握手等有丰富的产品布局，其Type-C 端口整体解决方案如下：

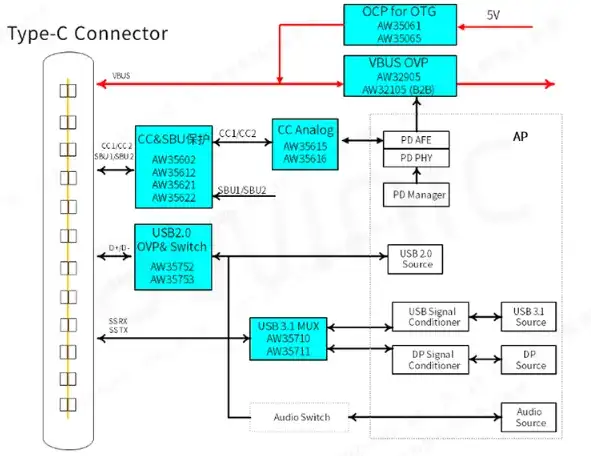

图4 艾为Type-C端口解决方案

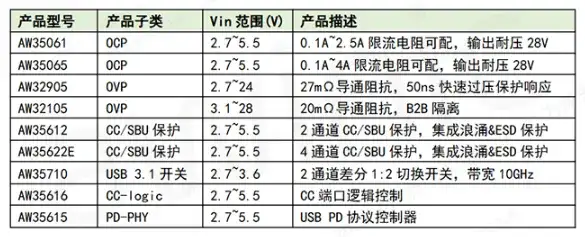

表2 艾为Type-C端口解决方案产品列表

艾为推荐OIS方案

摄像防抖堪称运动相机的核心功能。艾为深耕摄像头马达驱动领域多年，成功推出开环/闭环 VCM、OIS Driver、集成OIS算法的OIS SoC等多款产品。

其中，艾为SoC OIS系列别具优势，内置MCU处理器与64K Flash存储，凭借集成的 OIS算法，有力助推高性能光学防抖效果的达成。

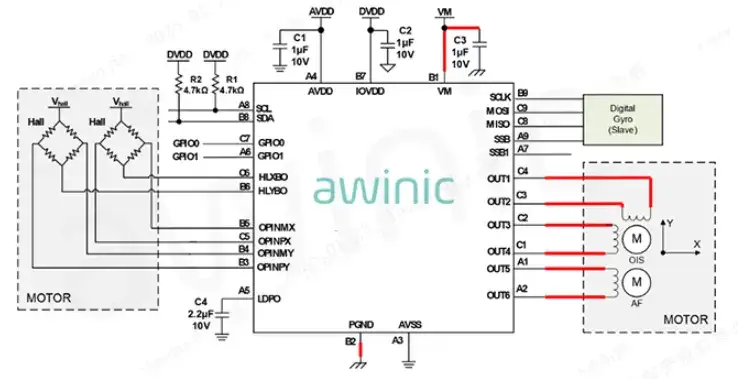

图5 艾为OIS典型应用图

特性：

• 2路闭环OIS控制+1路开环AF控制
• ±200mA线性电流驱动
• 84DMPIS高算力32位处理器
• 64 Kbyte Flash存储器，更大空间
• 12bit ADC实现高精度控制
• 搭载自主OIS算法：“经抖云”算法
• 自主固化Boot Loader，安全无忧
• 2路1MHz IIC接口，主从兼容，更多搭配
• 高速接口SPI，最快7MHz
• 陀螺仪接口，主从监听，一键设置
