Texas Instruments SN74LV393B-EP双通道4位二进制计数器包含八个触发器和额外门控，以便在单一封装中实现两个单独的4位计数器。这些器件设计用于在2V至5.5V VCC 范围内工作。该器件完全适合使用Ioff的局部掉电应用。Ioff电路可禁用输出，防止断电时破坏性电流回流通过器件。Texas Instruments SN74LV595B-EP器件具有金丝键合线，温度范围为–55°C至+105°C，采用SnPb引线涂层。

数据手册：*附件：Texas Instruments SN74LV393B-EP双路4位二进制计数器数据手册.pdf

特性

• 2V至5.5V VCC工作电压
• 最大t pd ：10ns（5V时）
• 所有端口支持混合模式电压操作
• Ioff支持局部关断模式运行
• 闭锁性能超过250mA，符合JESD 17标准
• 环境工作温度范围：-55°C至+125°C
• 支持国防、航空航天和医疗应用
  • 受控基线
  • 唯一组装/测试厂
  • 唯一制造厂
  • 延长的产品寿命周期
  • 产品可追溯性

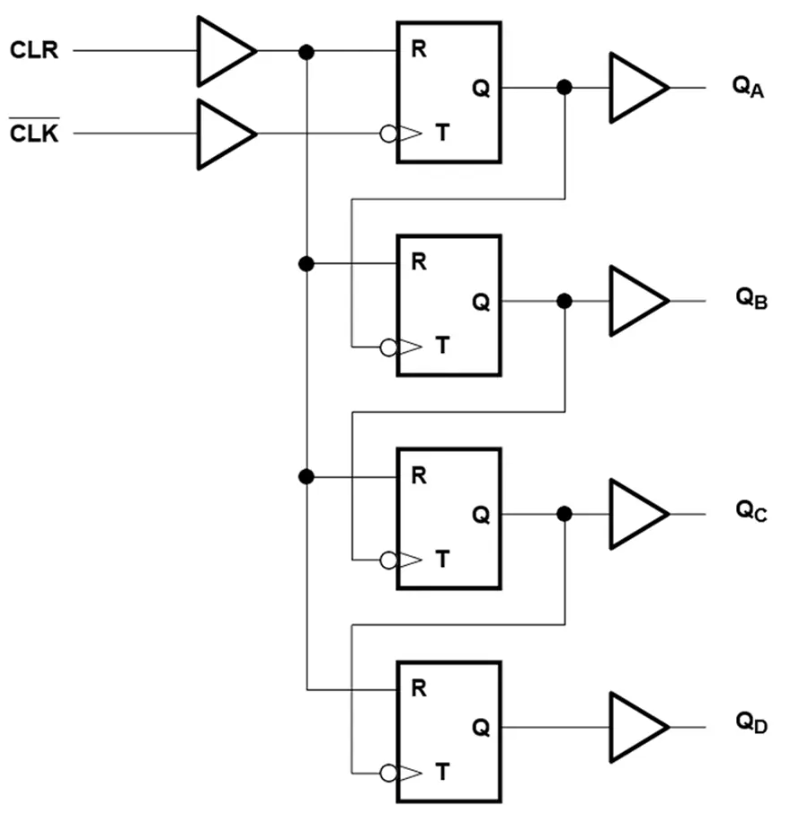

逻辑图

德州仪器SN74LV393B-EP双路4位二进制计数器技术解析

一、产品概述

德州仪器(TI)的SN74LV393B-EP是一款增强型2V至5.5V低噪声双路4位二进制计数器，采用14引脚TSSOP封装，专为严苛环境应用设计。该器件具有以下核心特性：

• ?宽电压工作范围?：2V至5.5V VCC操作
• ?军工级可靠性?：
  • 锁定性能超过250mA(符合JESD 17标准)
  • 工作温度范围-55°C至+125°C
  • 支持国防、航空航天和医疗应用
• ?双独立计数器?：包含两个独立的4位二进制计数器
• ?低功耗设计?：
  • 静态电流仅20μA
  • 集成Ioff部分掉电模式支持

二、关键参数与性能

2.1 电气特性

2.2 封装与引脚配置

器件采用14引脚TSSOP封装(PW)，尺寸为5mm×6.4mm。引脚功能如下：

• 1CLK/2CLK：计数器1/2时钟输入
• 1CLR/2CLR：计数器1/2清零输入
• 1QA-1QD/2QA-2QD：计数器1/2输出
• VCC：正电源(引脚14)
• GND：地(引脚7)

三、核心技术特点

3.1 双独立计数器设计

SN74LV393B-EP包含两个完全独立的4位二进制计数器：

• 每个计数器由四个主从D型触发器构成
• 负边沿触发时钟输入
• 异步主复位(CLR)功能
• 可级联实现8位计数(最高256分频)

3.2 电源管理特性

• ?Ioff部分掉电模式?：
  • 当VCC=0V时自动激活
  • 输出呈高阻态，防止电流回流
  • 输出漏电流不超过5μA
• ?多电压域兼容?：
  • 支持2V至5.5V混合电压系统
  • 输入耐受电压达5.5V(不受VCC限制)

四、典型应用设计

?设计优势?：

• 单芯片实现双路16分频
• 级联两个计数器可实现256分频
• 典型应用：微控制器时钟扩展、定时器分频

4.2 脉冲计数器设计

?配置要点?：

• 使用CLR引脚进行计数器复位
• 最大计数频率150MHz(5V供电)
• 输出可直接驱动CMOS逻辑输入
• 建议串联33Ω电阻改善信号完整性

五、PCB设计指南

1. ?电源设计?：
   • VCC引脚配置0.1μF陶瓷去耦电容
   • 电源走线宽度≥0.3mm
   • 多电容并联优化高频去耦
2. ?布局建议?：
   • 未使用输入必须接VCC或GND
   • 时钟信号远离输出线
   • 敏感信号采用差分走线
3. ?热管理?：
   • θJA=151°C/W(TSSOP封装)
   • 大电流应用时扩大接地敷铜面积
   • 必要时增加散热过孔

六、应用领域

1. ?工业控制系统?：
   • PLC脉冲计数
   • 工业编码器接口
   • 电机转速测量
2. ?汽车电子?：
   • 车身控制模块事件计数
   • 传感器信号分频
   • 车载网络时钟管理
3. ?军事/航天?：
   • 战术通信设备
   • 卫星有效载荷控制
   • 雷达信号处理
