Texas Instruments bq7205过压保护器为锂离子电池组系统提供过压保护 (OVP) 和开路 (OW) 保护。 这款过压保护器IC具有一个内部延迟定时器，可检测过压和开路情况。检测到故障时，过压和开路会触发OUT引脚。 bq77205过压保护器还具有客户测试模式 (CTM)，可显著缩短延迟时间，加快生产线测试。典型应用包括手持式园艺和电动工具、无绳真空吸尘器、UPS备用电池和轻型电动汽车 (EV)。

数据手册：*附件：Texas Instruments bq77205过压保护器数据手册.pdf

特性

• 3节串联电池至5节串联电池保护
• 高精度过压保护
  • ±10mV（25°C时）
  • ±20mV（0°C至60°C）
• 3.55V至5.1V过压保护选项
• 开路连接检测
• 随机电池连接
• 支持功能安全
• 固定内部延迟定时器
• 固定检测阈值
• 固定输出驱动类型
  • 高电平有效或低电平有效
  • 高电平有效驱动至6V
  • 开漏，可从外部上拉至VDD
• 低功耗ICC ≈ 1?A (VCELL(ALL) OV )
• 每节电池输入的低漏电流 < 100nA，禁用开路检测
• 8引脚DGK，具有0.65mm引线间距封装尺寸选项

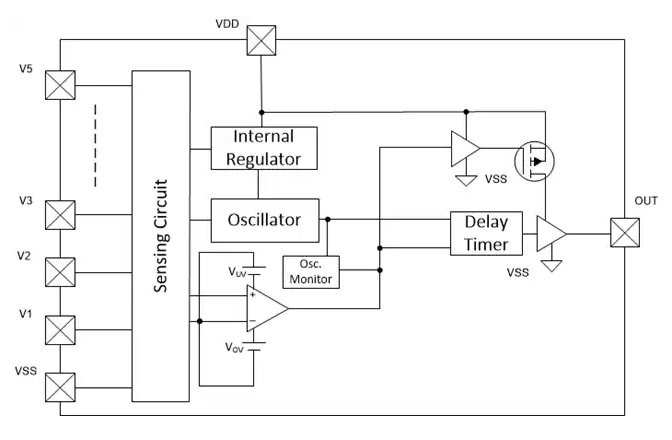

功能框图

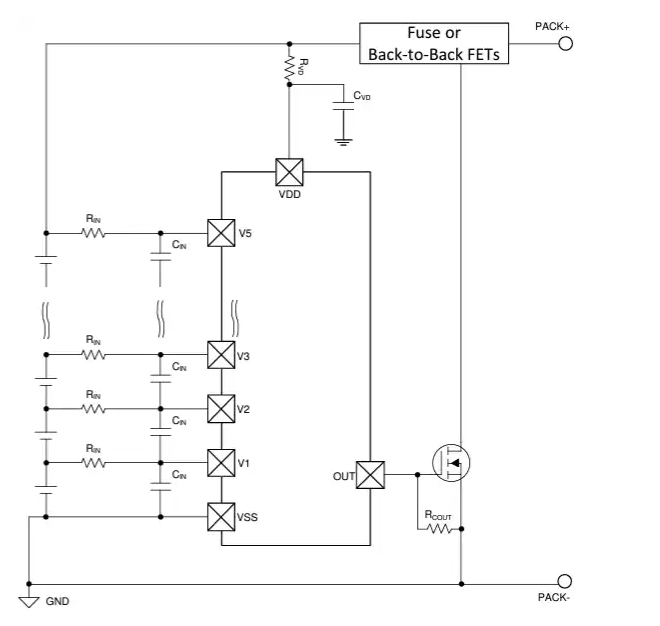

原理图

BQ77205锂电池过压保护器技术解析与应用指南

一、核心特性与产品概述

BQ77205是德州仪器(TI)推出的专为3-5串锂离子电池组设计的过压保护(OVP)芯片，具有以下突出特性：

?保护性能参数?：

• 高精度过压保护：
  • ±10mV@25℃
  • ±20mV@0-60℃
• 可配置保护阈值范围：3.55V至5.1V
• 集成开路检测功能(Open-Wire Detection)
• 支持随机电池连接顺序
• 符合功能安全标准
• 固定内部延迟定时器(0.25s至4s可调)

?电气特性?：

• 超低功耗：ICC≈1μA(正常模式)
• 输入漏电流：<100nA/节(开路检测禁用时)
• 多种输出驱动配置：
  • 主动高电平(最高6V)
  • 主动低电平
  • 开漏输出(可外部上拉至VDD)

?封装选项?：

• 8引脚VSSOP(DGK)封装
• 0.65mm引脚间距

二、典型应用场景

1. ?电动工具?：
   • 手持式园艺工具
   • 无绳电动工具
   • 无线吸尘器
2. ?储能系统?：
   • UPS备用电源
   • 太阳能储能系统
3. ?轻型电动车?：
   • 电动自行车(eBike)
   • 电动滑板车(eScooter)
   • 助力自行车

三、关键技术解析

1. 过压保护机制

• 独立监测每节电池电压
• 可编程保护阈值(VOV)：
  • 基础型号固定值：4.2V(BQ7720500)/4.275V(BQ7720501)
  • 定制型号可调范围：3.55V-5.1V(步长25mV)
• 迟滞电压：50mV或100mV(型号相关)
• 内部延迟定时器：0.25s/0.5s/1s/2s/4s可选

2. 开路检测功能

• 检测原理：周期性施加50μA下拉电流(128μs/128ms)
• 检测阈值(VOW)：200mV(典型值)
• 迟滞电压(VOW_HYS)：100mV(典型值)
• 检测精度：±25mV(-40℃至110℃)

3. 输出驱动配置

?三种工作模式?：

• ?主动高电平?：
  • 驱动能力：6V@100μA
  • 内部上拉电阻：100kΩ(典型)
• ?主动低电平?：
  • 输出低电平：<400mV@100μA
• ?开漏输出?：
  • 可外部上拉至VDD
  • 支持总线并联

四、客户测试模式(CTM)

1. 进入条件

• VDD ≥ V5 + 12V
• 持续时间>10ms

2. 工作特点

• 延迟时间缩短至50ms(典型值)
• 快速验证保护功能
• 退出条件：VDD-V5<10V

五、性能参数对比
