Texas Instruments TFP410 PanelBus? 数字发射器是一款符合端到端DVI 1.0解决方案的PanelBus? 平板显示产品，面向消费电子和PC行业。TFP410器件提供通用接口，允许无缝连接到最常用的图形控制器。该通用接口的一些优点包括可选总线宽度、可调信号电平以及单端和差分时钟。可调1.1V至1.8V数字接口提供高速、低EMI总线，可与24位或12位接口连接。DVI接口支持高达UXGA和165MHz的24位真彩色像素格式的平板显示分辨率。

数据手册：*附件：Texas Instruments TFP410 PanelBus?数字发射器数据手册.pdf

TFP410器件将PanelBus电路创新与Texas Instruments超低接地电感PowerPAD封装和先进的0.18μm EPIC-5 CMOS工艺技术相结合。其结果获得一个紧凑的64引脚TQFP封装，提供可靠、低噪声、低电流、高速数字接口解决方案。

特性

符合数字视频接口（DVI）标准
支持像素速率高达165MHz（包括1080p和WUXGA，60Hz）
通用图形控制器接口
- 12位双边和24位单边输入模式
- 可调1.1V至1.8V和标准3.3V CMOS输入
- 信号电平
- 全差分和单端输入时钟模式
- 标准英特尔12位数字视频端口与英特尔? 81x芯片组兼容
增强PLL抗噪能力
- 片上稳压器和旁路电容器可降低系统成本
增强抖动性能
- 无HSYNC抖动异常
- 数据相关抖动可忽略不计
可使用I^2^C串行接口进行编程
通过热插拔和接收器检测进行监控检测
单3.3V电源供电
使用TI PowerPAD?封装的64引脚TQFP
TI先进的0.18μm EPIC-5? CMOS工艺技术
引脚与SiI164 DVI发射器兼容

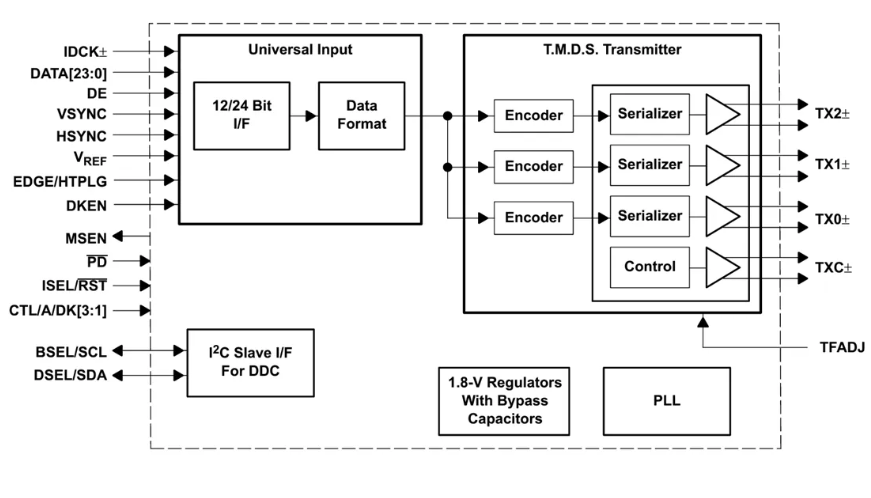

功能框图

TFP410 PanelBus?数字发射器技术解析与应用指南

一、核心特性与产品概述

TFP410是德州仪器(TI)推出的PanelBus?系列DVI 1.0兼容数字发射器，采用64引脚HTQFP PowerPAD?封装，具有以下突出特性：

?接口性能?：

支持最高165MHz像素速率（兼容1080p和WUXGA@60Hz）
通用图形控制器接口：
- 12位双沿和24位单沿输入模式
- 可调1.1V至1.8V和标准3.3V CMOS输入电平
- 支持差分和单端输入时钟模式
- 兼容Intel 12位数字视频端口标准

?信号完整性?：

增强型PLL抗噪能力（集成片上稳压器和旁路电容）
优化的抖动性能：
- 无HSYNC抖动异常
- 可忽略的数据相关抖动

?控制功能?：

支持I2C串行接口编程
通过热插拔和接收器检测实现显示器检测
单3.3V电源供电

二、架构与关键技术

1. 信号处理流程

?输入接口?：支持12/24位RGB数据输入，兼容多种时钟模式
?T.M.D.S编码?：三通道独立编码器
- 通道0（TX0±）：传输蓝色像素数据
- 通道1（TX1±）：传输绿色像素数据
- 通道2（TX2±）：传输红色像素数据
?差分驱动?：集成低噪声差分驱动器，支持400-600mV摆幅
