树莓派屏幕怎么选?

上海晶珩电子科技有限公司 ? 2025-08-08 14:59 ? 次阅读
加入交流群
微信小助手二维码

扫码添加小助手

加入工程师交流群

树莓派很多人都用过,但用屏幕的倒不是很多。不少都是直接远程操作,或者直接接身边的显示设备了。但我觉得给开发板配一个屏幕还是很能提升使用体验的。

这次我就介绍一下树莓派的屏幕怎么选择。

树莓派的屏幕一般有两种,主要区别是接口不同,分为HDMI接口的显示屏和MIPI DSI接口的显示屏。

他们之间各有优势。

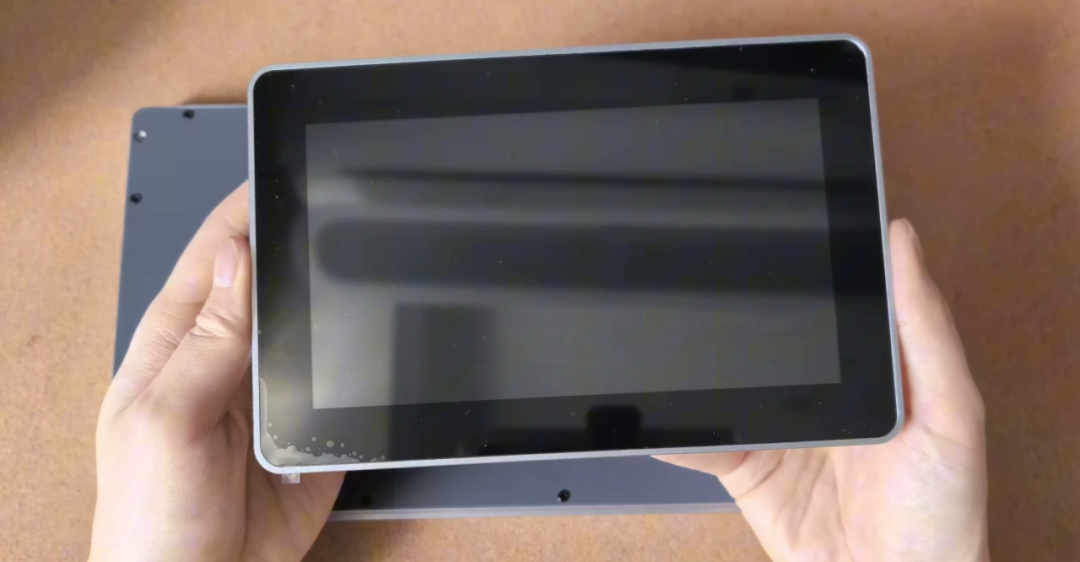

这次我也是拿到了上海晶珩(EDATEC) ED-Monitor系统的两个显示屏,分别是7英寸和10.1英寸的显示屏,还有我之前自己买的一个七英寸的MIPI DSI 显示屏做个对比。

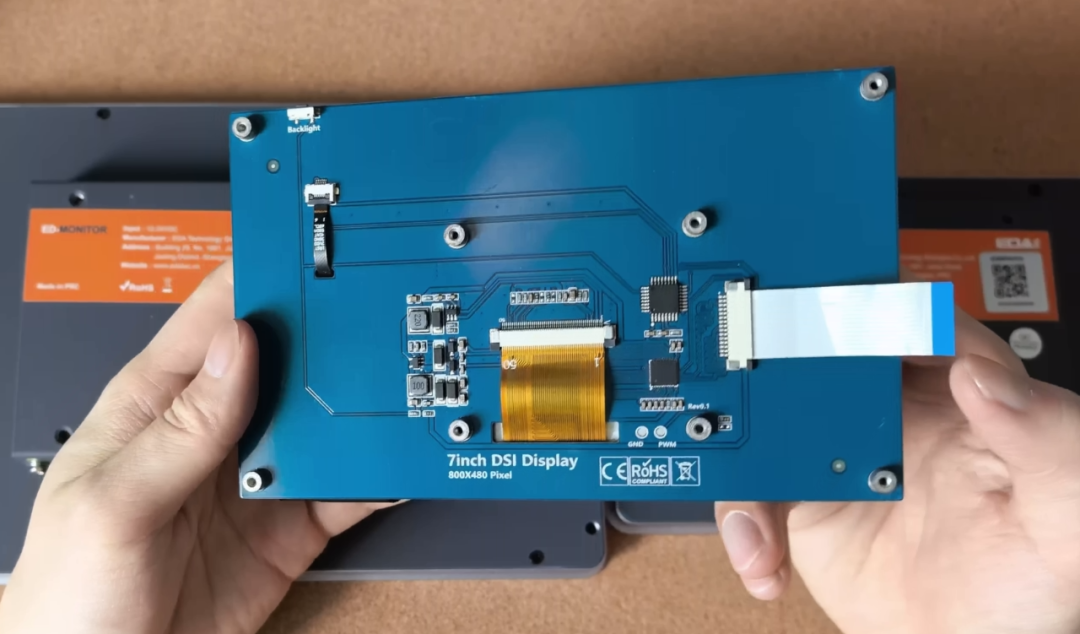

我们先来看MIPI显示屏

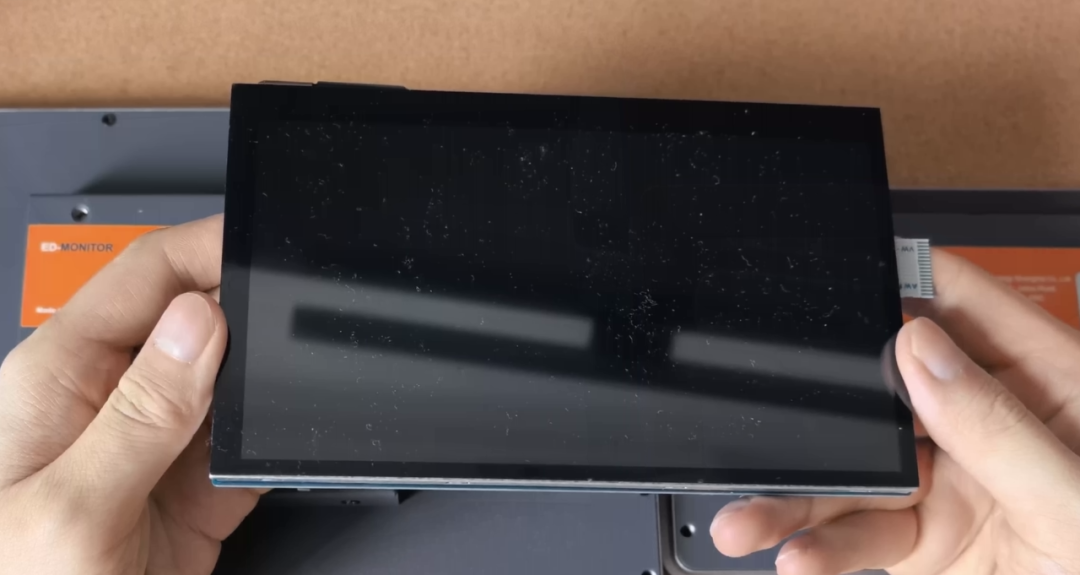

它是通过FPC排线连接到树莓派,非常省空间。看上去,也更简洁一些。


FPC线相当薄,安装的时候需要注意FPC线和FPC接口的问题,不建议频繁插拔,安装时要谨慎操作,不当使用可能有损坏风险

MIPI显示屏更适合固定连接的场景,比如放在外壳里使用。或者短暂的测试使用。

如果你需要长期使用一块树莓派显示屏,我更建议使用HDMI接口的显示屏。

之前上海晶珩(EDATEC)也有MIPI的显示屏,这次新发布了他们的工业显示器系列ED-Monitor,主攻工业显示器领域

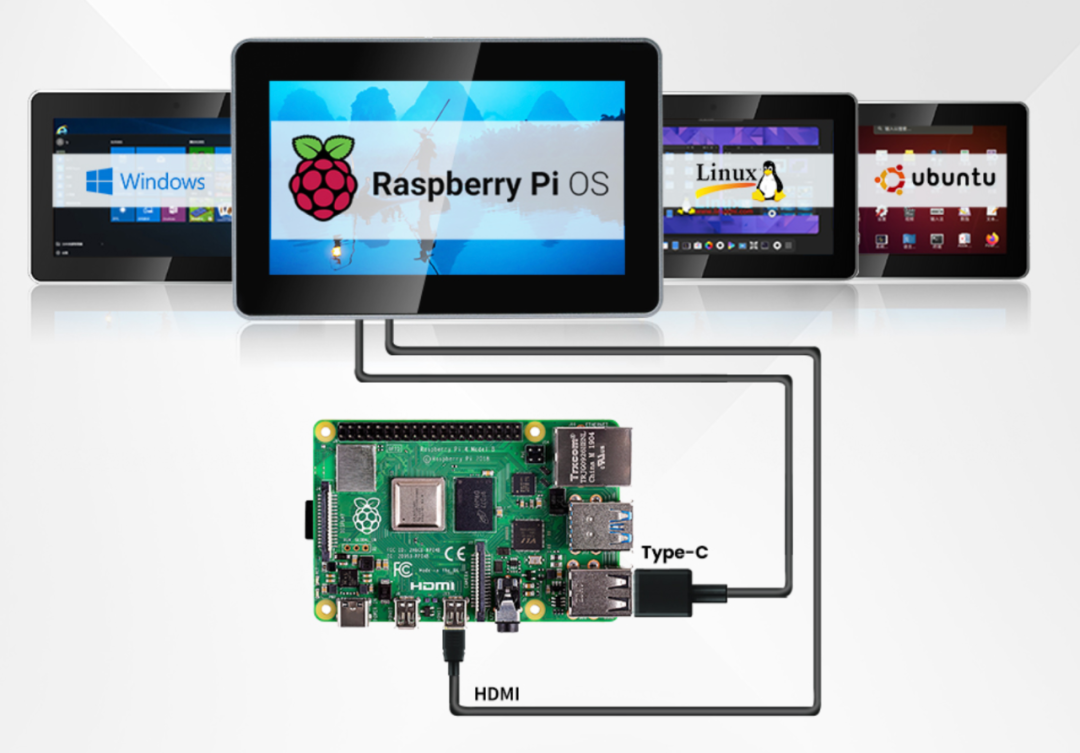

就比如我拿到的这个显示屏,采用的是HDMI Type-A接口,更通用,不只是树莓派,支持HDMI的设备都可以使用。


有些用户,需要使用触摸,这次上海晶珩(EDATEC)也是用了一个比较方便的解决方案,直接带有一个USB Type-C接口通过USB线连接到树莓派,触摸还是免驱动的,即插即用。


触摸采用投射式电容触摸技术,支持5点触摸,表面硬度达到6H级,有一定的抗刮擦性能。

一个12V~24V DC电源接口,功耗控制在10W~15W之间。

一个PWR指示灯,可以显示电源状态。

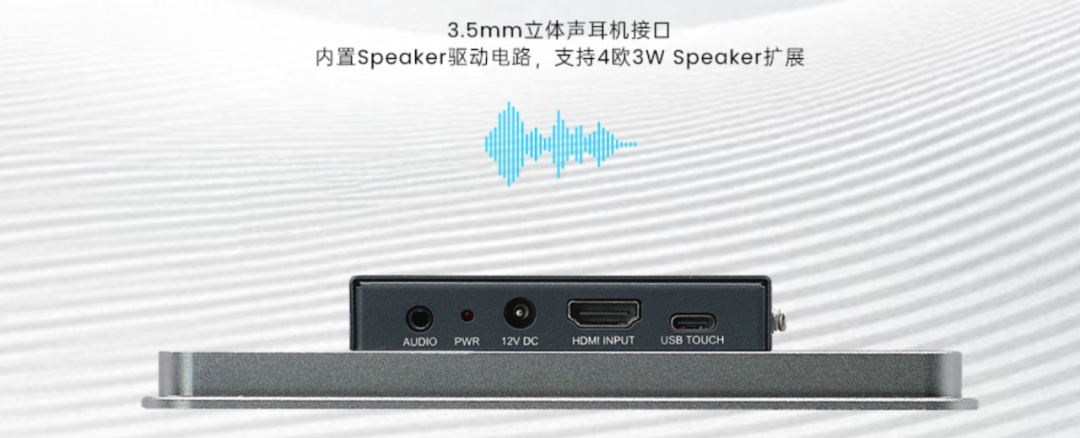

还有3.5mm耳机接口,内置扬声器驱动电路,支持4Ω3W的喇叭扩展。


另一边有两个按钮,可以调节显示亮度

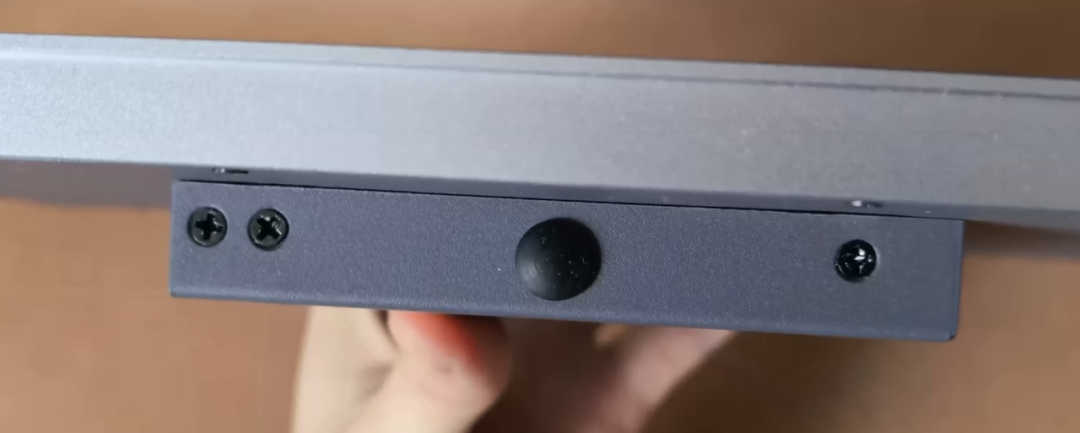

顶部有一个橡胶塞,是预留的走线孔,当需要扩展喇叭的时候可从这里走线。


这个金属外壳,拿着非常有分量,摸着也比较舒服,相当有质感。

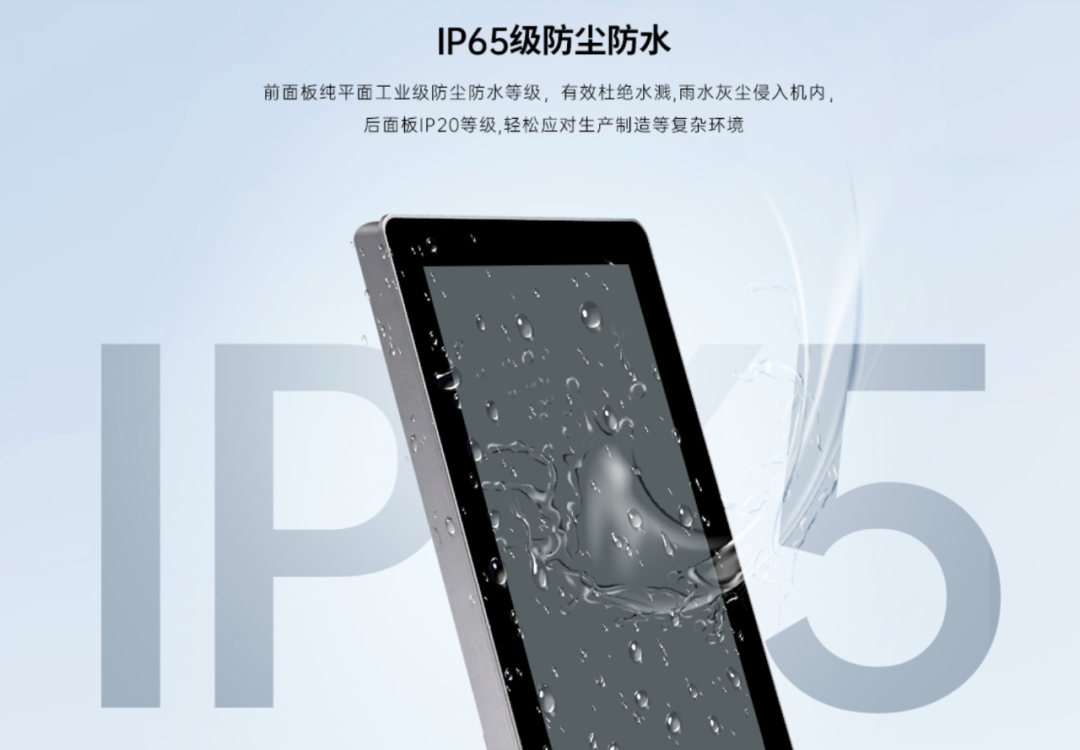

显示器还支持前面板IP65防护等级和-10℃~60℃的宽温工作温度。


5%-95%湿度(非冷凝)环境下也能正常工作。

还有抗震防撞设计,可以承受工业环境中的机械振动和冲击。

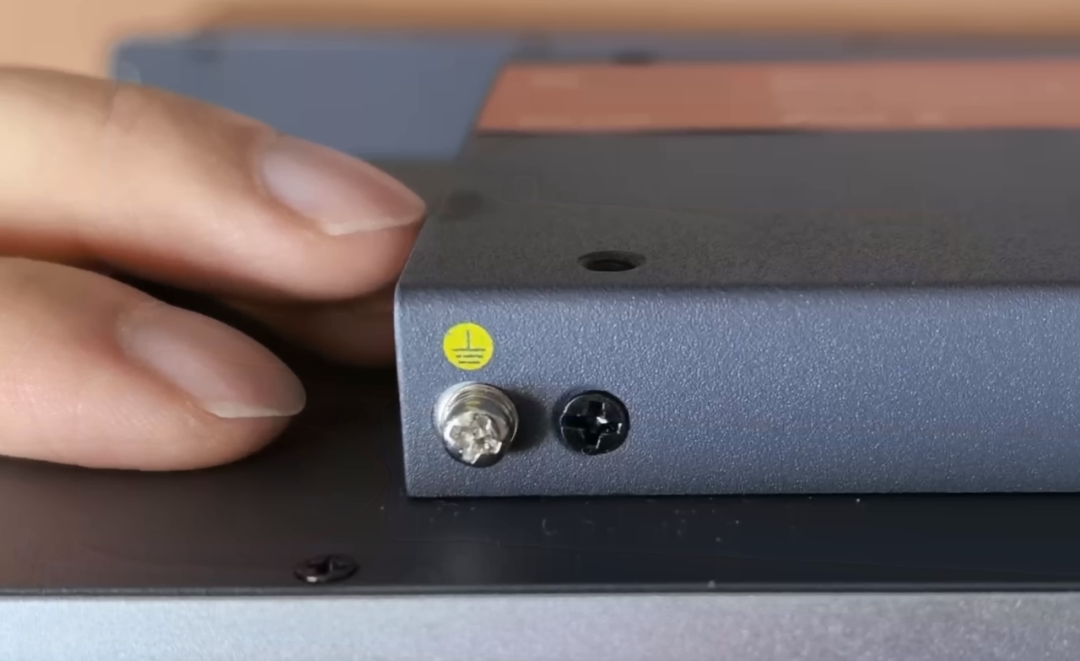

显示器底部有一个接地螺丝端子,可以接地线,防止漏电,毕竟这个显示器用的是金属外壳。


显示器还有ESD静电保护EMC/EMI抗电磁干扰

有了这些防护,显示器可以轻松在电磁干扰环境,高粉尘环境,高低温环境,水花喷溅环境,静电环境,油烟环境下轻松应对。

看外壳这质量就非常让人放心。

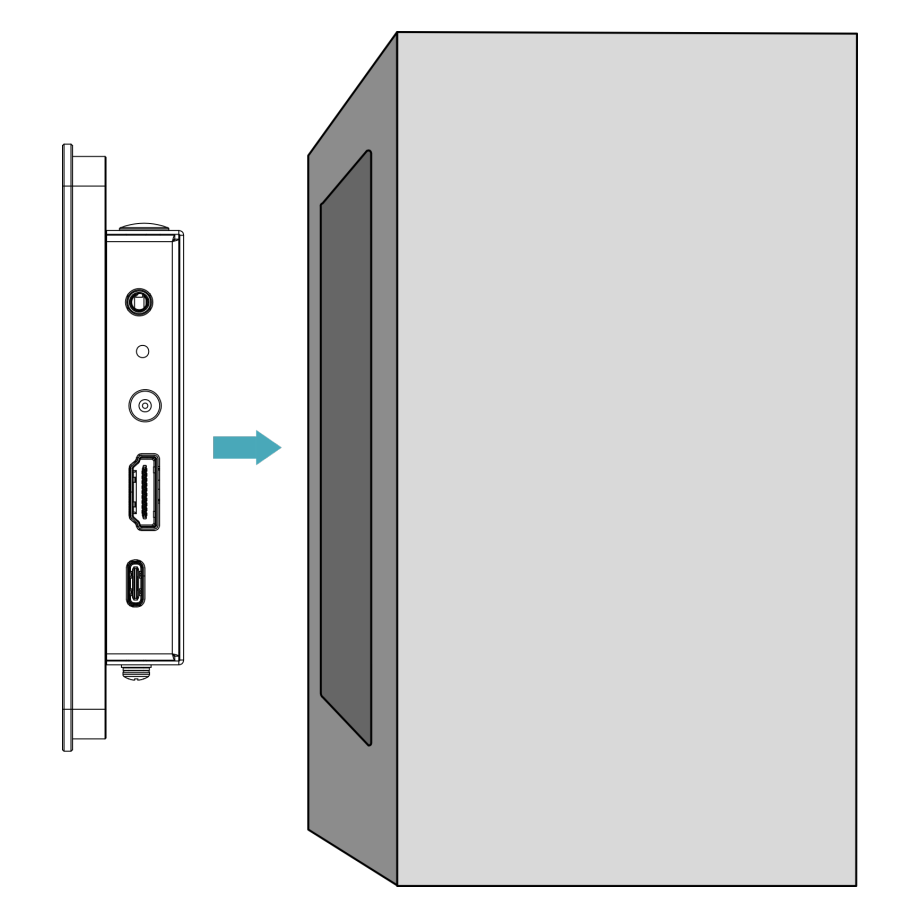

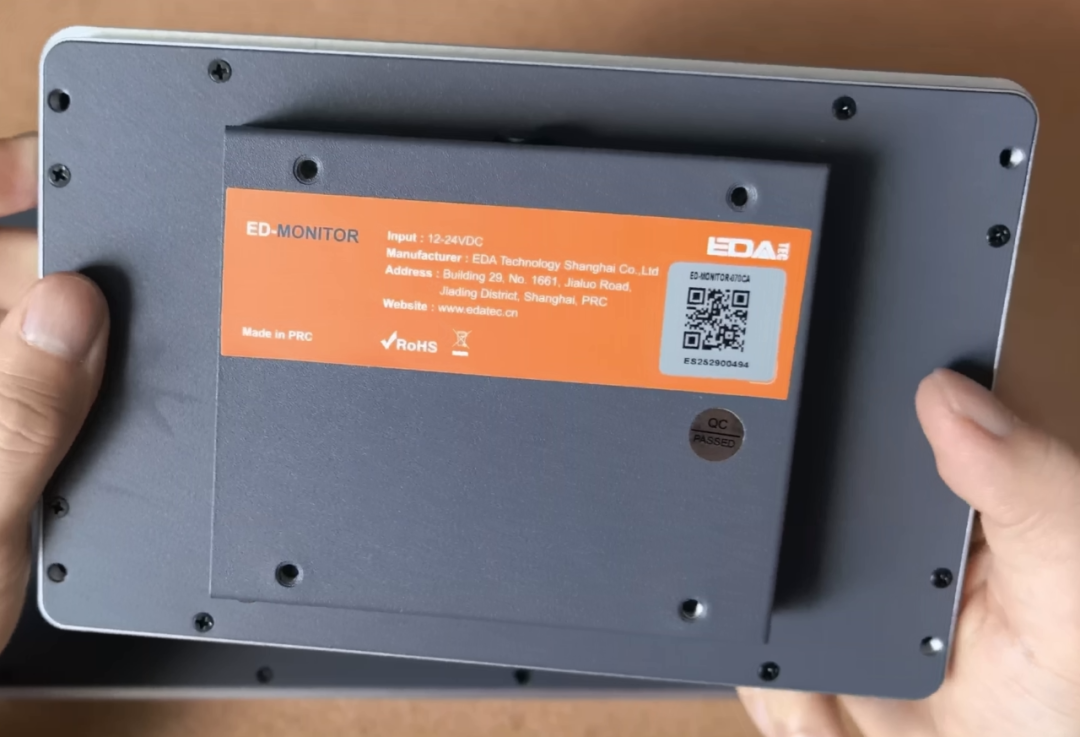

背面四个螺丝孔位,方便嵌入安装到各种机柜。


还有75x75mmVESA接口,可以固定到通用的VESA支架上,不管是集成到设备中,还是直接连接支架都很方便。


有些要求比较高的用户会发现,显示器背面有个凸起,似乎不太美观啊,还不如直接顺便集成个树莓派,其实上海晶珩(EDATEC)已经想到了这个,他们有个HMI系列产品,就是屏幕加树莓派,集成在了一起,有兴趣的可以看看。

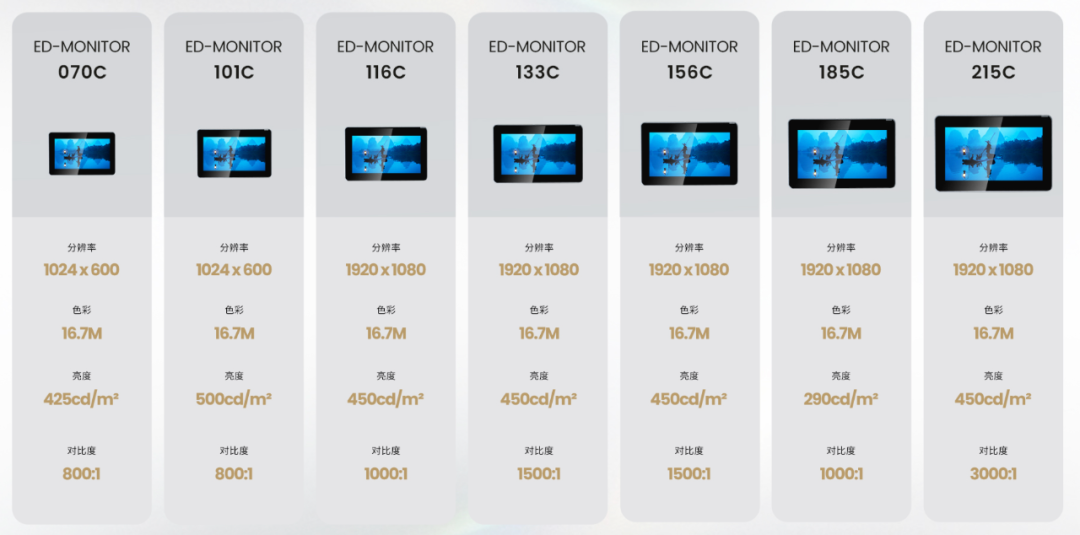

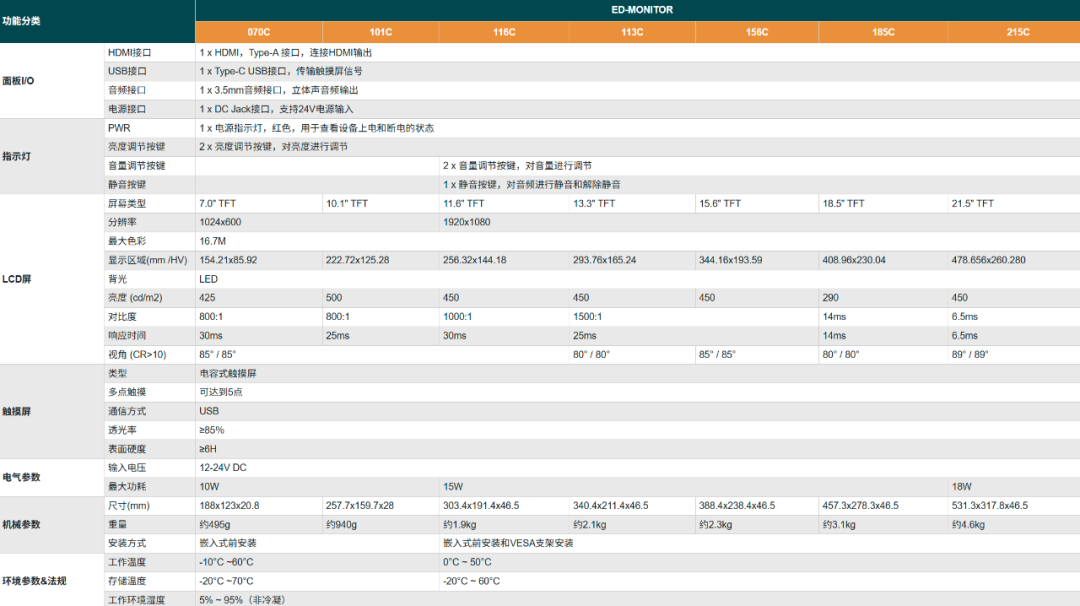

而在显示器参数上,也基本达到主流水平,7英寸和10.1英寸的分辨率都用的是1024x600分辨率,7英寸亮度达到了425nit,10.1英寸达到了500nit,800:1的对比度。1677万色,也就是8bit色深170°广视角。7英寸是30ms的响应时间,10英寸是25ms的响应时间。

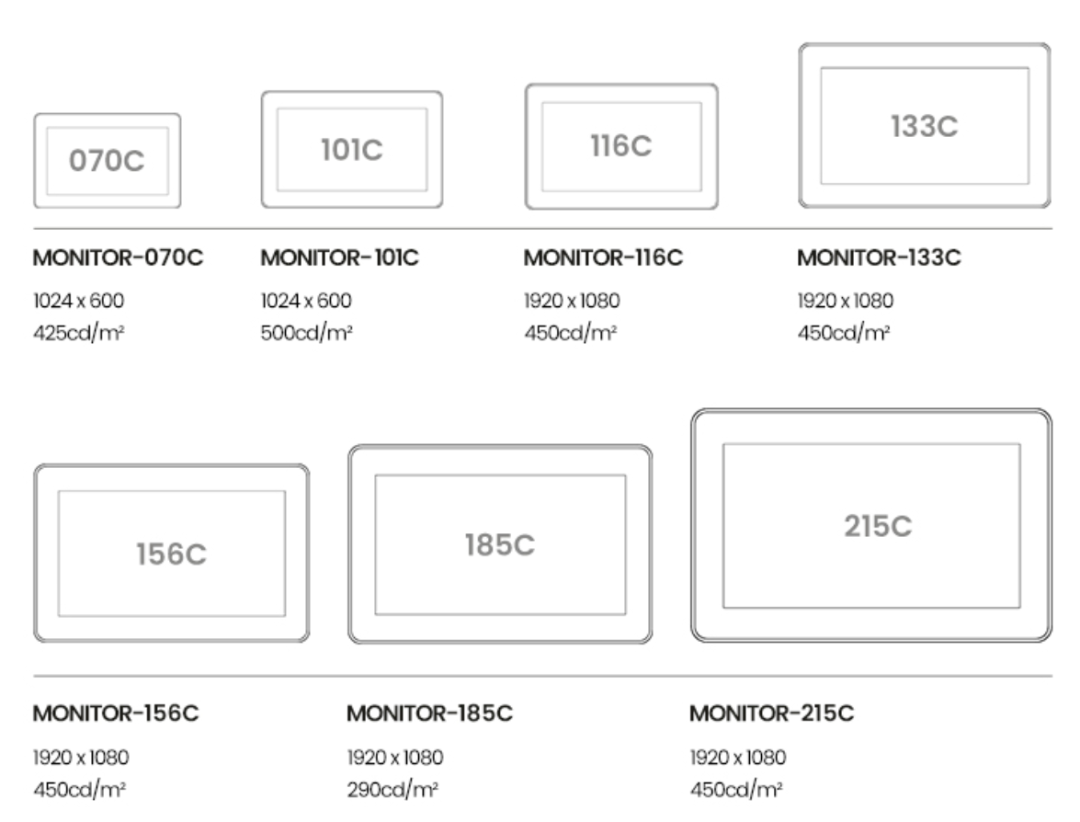

ED-Monitor还有11.6,13.3,15.6,18.5,21.5英寸的尺寸可以选。

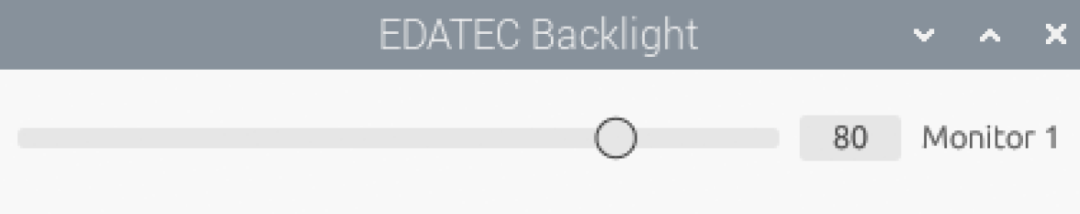

在软件方面,上海晶珩(EDATEC)对树莓派官方系统进行了适配,安装软件包后,实现了通过软件界面调节亮度

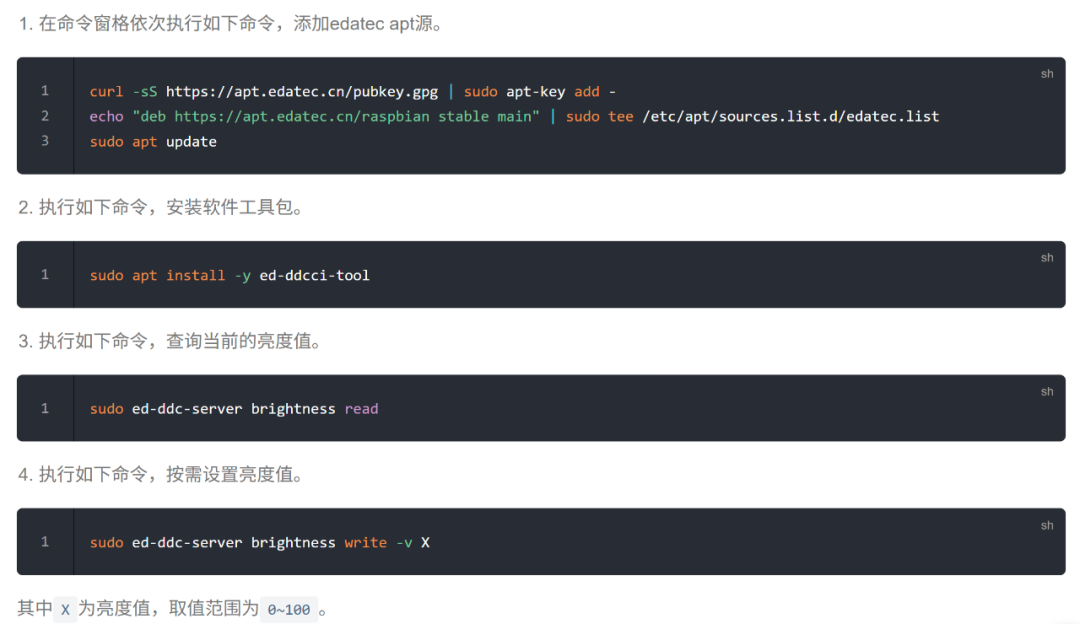

也可以在终端下通过命令调节亮度


用于解决亮度调节按钮在背面,安装到机柜里无法调节亮度的问题。

不少显示器其实都没有类似的配套软件,甚至有一些树莓派显示器都没有调节亮度按钮,如果你买树莓派显示器是需要注意这点的。

价格上,ED-Monitor-070C售价480

ED-Monitor-101C售价630

如果你需要一个坚固耐用,能适应各类环境的工业级显示器,上海晶珩(EDATEC)的ED-Monitor显示器系列,值得考虑。

如果你用的是树莓派,那这个就更值得选购了,上海晶珩(EDATEC)本来就是树莓派工业领域专业的配件商,对树莓派的适配也是目前最好的那个。


我们公众号已经开启AI智能问答

有推荐开发板,查找开发板参数等等好玩的体验

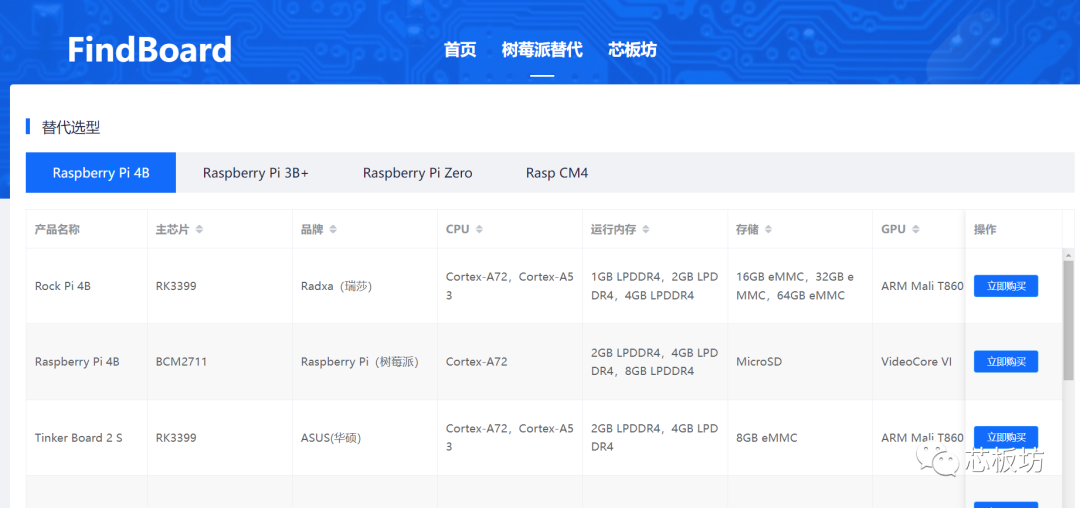

开发板选型网站,欢迎大家访问,虽然还不是很完善,但是已经录入了500多个左右的开发板,如果你有兴趣,或者有需求的可以看看我们的选型网站,你有什么好的建议也可以在群里说或者给我们留言
