为什么同PIN脚的POE（以太网供电）AT标准的网络变压器不支持四线对供电？

Hqst盈盛（华强盛）电子导读：今天就POE（以太网供电）AT标准（即IEEE 802.3at，又称PoE+）的网络变压器设计上仅支持两线对供电，不支持四线对供电给我的粉丝朋友们做下详细分析，不当之处，敬请斧正，谢谢！

首先，我们一起再来了解下AT标准（IEEE 802.3at）的供电方式与网络变压器在AT标准中的作用

1.1 AT标准（IEEE 802.3at）的供电方式及其限定条件；

A. 两线对供电：IEEE 802.3at标准规定使用网线中的两对线（4根线）传输电力，具体分为两种模式：

Alternative A：通过数据线对（1-2、3-6）同时传输数据和电力;

Alternative B：通过空闲线对（4-5、7-8）单独供电;

功率限制：最大输出功率为30W（受电设备可用功率25.5W），无法满足更高功率需求。

1. 2. 网络变压器在AT标准中的作用

A.网络变压器在PoE电路中主要实现电气隔离与信号耦合，其设计针对两线对供电模式优化：

B.通过变压器中心抽头注入或提取直流电源，确保数据信号不受干扰。

C.不支持四线对扩展：AT标准的变压器未设计四线对的电流平衡机制，强行用于四线对可能导致过热或效率下降。

1. 3. 四线对供电需符合BT标准（IEEE 802.3bt）

更高功率需求：四线对供电需遵循更新的IEEE 802.3bt标准（PoE++），支持60W（Type 3）或90W（Type 4）功率，且要求四对线（8根）全部用于供电。

专用变压器设计：

BT标准的变压器需支持四线对的电流平衡和低阻抗特性（如直流电阻≤3.5mΩ），以降低发热风险。

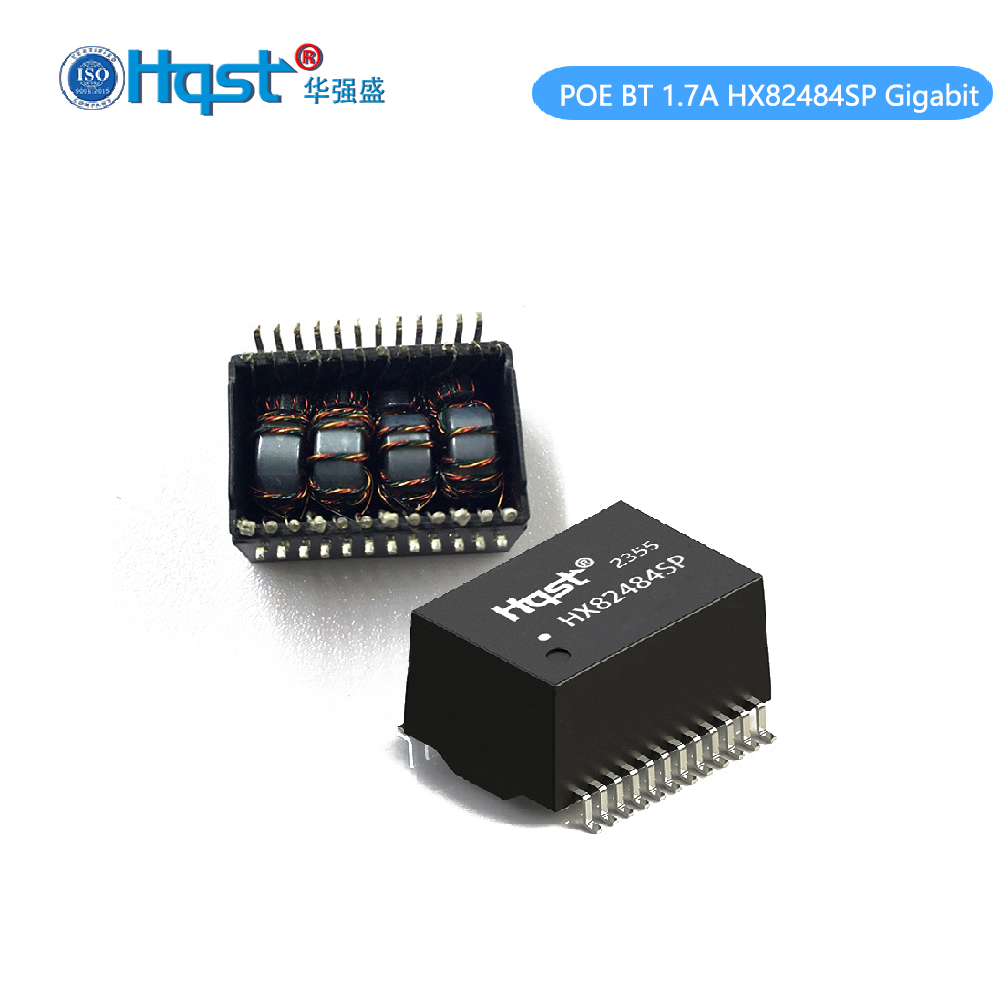

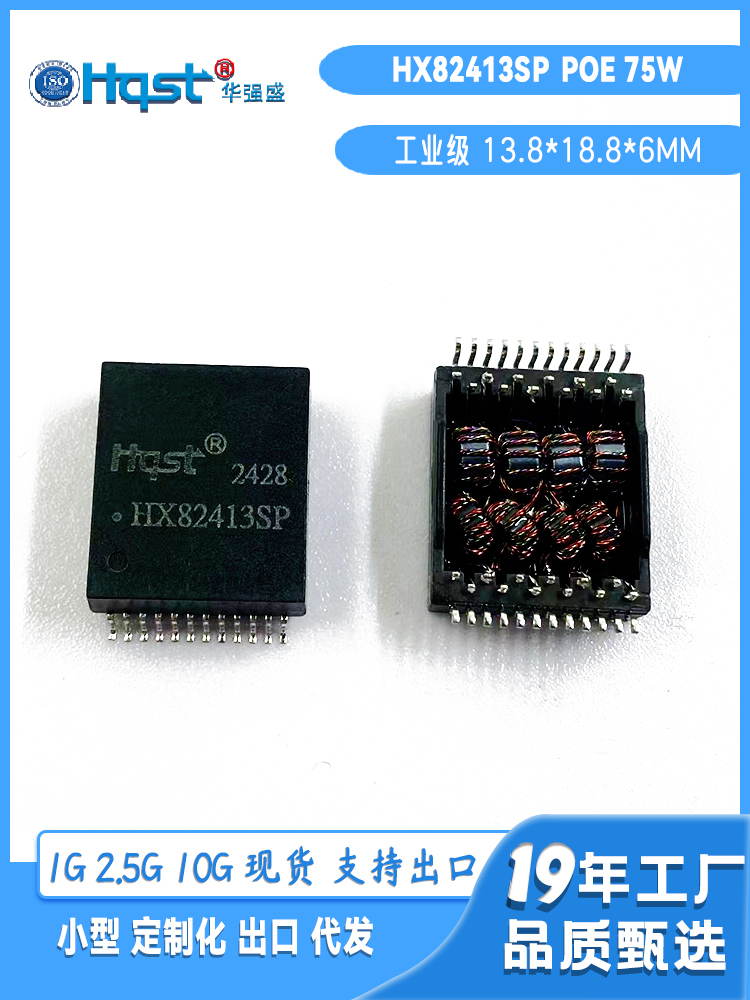

例如HQST石门盈盛电子的HX82463SP ,HX82484SP，GX82401SP，GX82405SP等网络变压器等均为BT标准设计，明确标注支持60W以上(如90W，4线，8线工艺等)供电。

1. 4. 兼容性风险

若将AT标准的网络变压器用于四线对供电系统，可能因电流分配不均导致数据丢包、设备损坏或POE协议握手失败。

线缆要求升级：四线对供电需Cat.5e以上线缆，且要求各线对直流电阻平衡，劣质线缆可能引发故障。

二，不同POE标准的对比总结

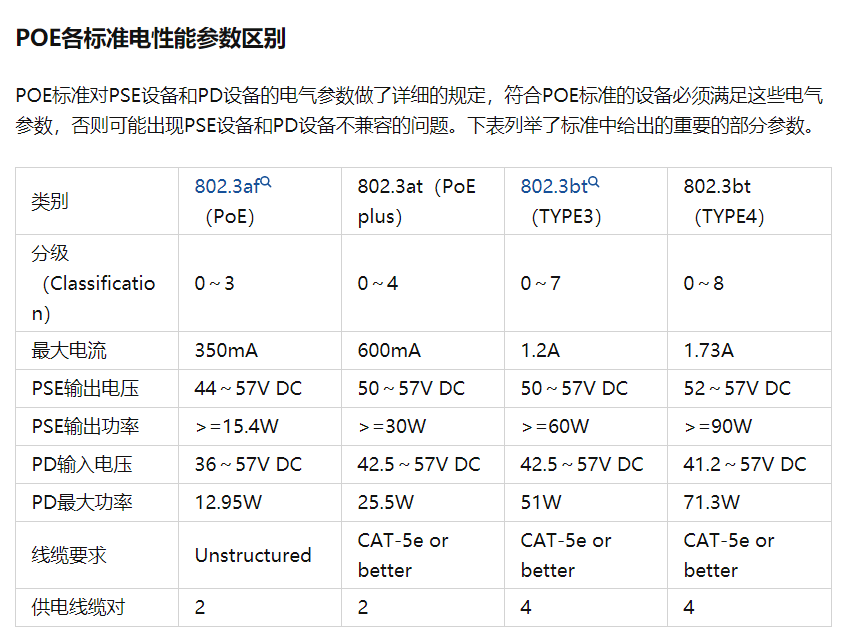

2.1下面特别展示了不同POE标准的差异，帮助您快速了解它们的供电能力和适用场景：

2.2 不同POE标准和适用场景：802.3af (PoE)：主要应用--IP电话、基础摄像头；802.3at (PoE+)：主要应用-高清摄像头、双频AP 等；802.3bt (PoE++) PTZ摄像头、数字标牌、桌面终端|等。

总结：AT标准网络变压器仅支持两线对供电，不可用于四线对场景。四线对供电需使用符合IEEE 802.3bt标准的专用变压器，并搭配支持BT协议的PSE/PD设备（如高功率AP、数字显示屏等）。若需升级四线对系统，建议更换为支持BT标准的全套解决方案以确保稳定性和安全性。

以上是为什么同PIN脚的POE（以太网供电）AT标准的网络变压器不支持四线对供电的了解，现分享给大家，希望对想了解更多网络变压器知识的人有所帮助，谢谢！

接下来石门盈盛电子工程技术还将继续给大家分享网络变压器和与之相关的RJ45 网络连接器的有关知识，方便大家认识网络变压器和RJ系列网口产品，不足之处欢迎讨论； 感兴趣的朋友，可以继续关注！
