KT148A 语音芯片自研板烧录方案：接口预留与电路连接指南

KT148A 支持在用户自有板子上烧录（适合简单送样），需预留6pin 的 “DOWN-PIN” 接口座子，通过UART 串口（一线串口版本和按键版本通用）下载，依赖 PC 端上位机软件。进入下载需满足三个条件：芯片 5 脚对地上电、提供 3.3V-5V 供电、连接 USB 转 TTL 模块（如 CH340G）；核心逻辑为短路 5 脚到地后上电，交叉连接 UART 口并通过上位机下载，外围最小系统电路无需隔离可保留。

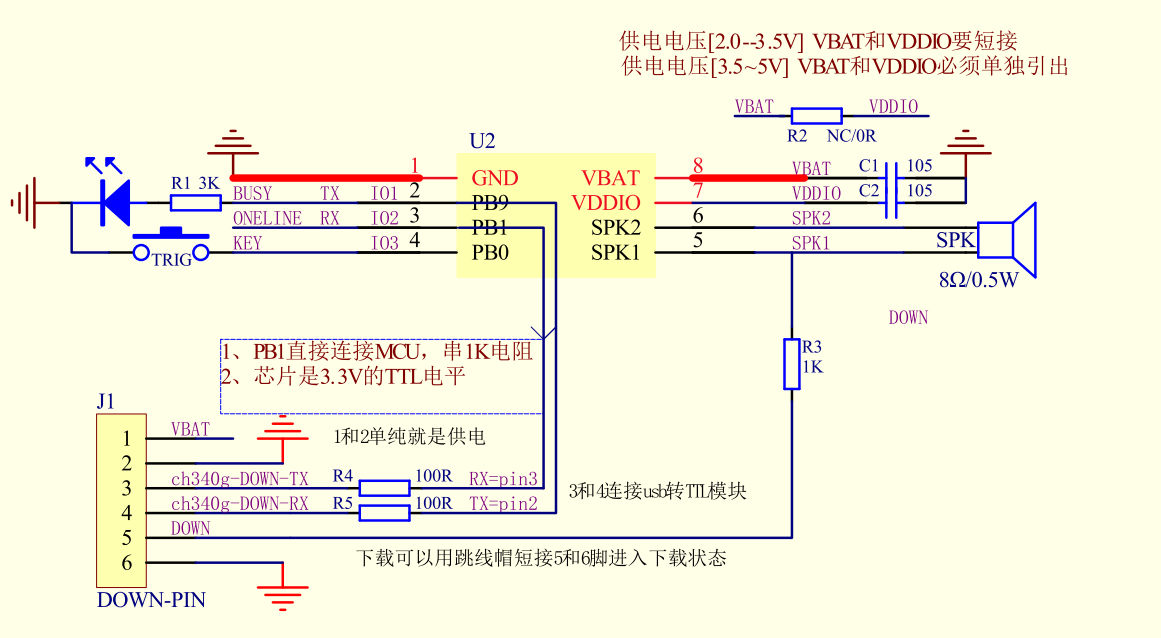

硬件参考电路如下：

那么对外的接口就是“DOWN-PIN”这个6pin的接口座子
当然这个6pin的座子，具体怎么接，您可以按照这个定义，去搭建另外的电路

1、一线串口版本和按键版本，他们是同一种下载方式，都是通过串口UART，打开PC端的上位机

2、进入下载需要满足三个条件：
条件一：芯片的5脚要对地上电，这样芯片才能进入下载状态
条件二：需要给芯片供电，3.3V-5V左右都可以

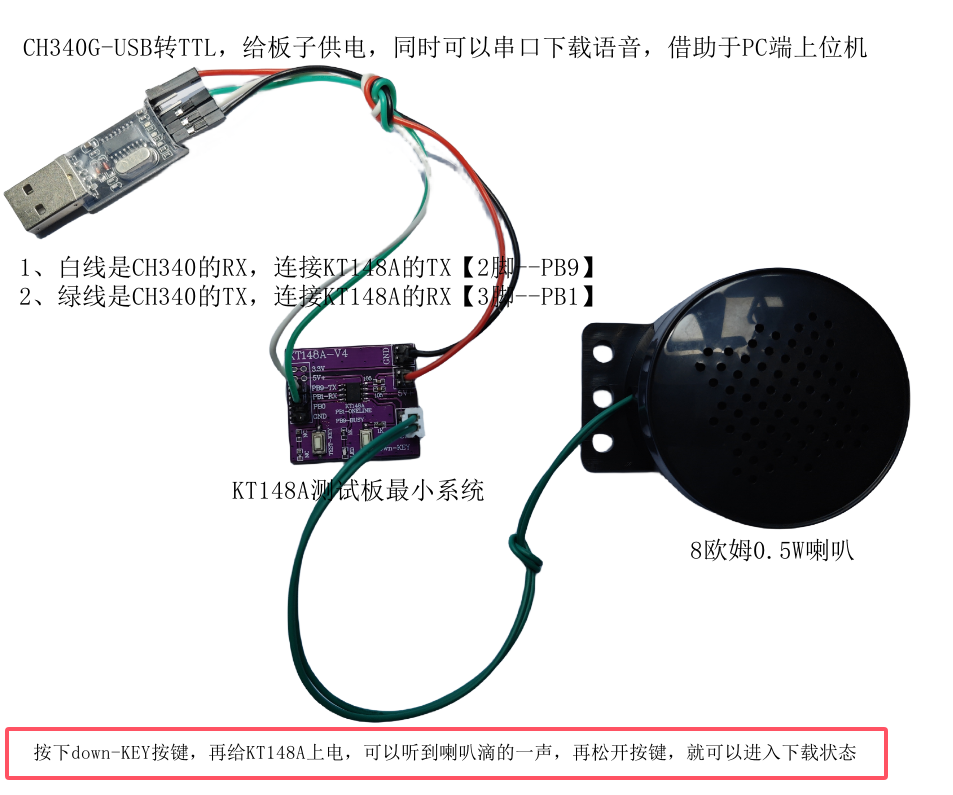

条件三：接上USB转TTL，类似于CH340G之类的芯片，打开PC端上位机软件，就可以下载了

3、KT148A的外围最小系统电路，不需要隔离，不影响下载，比如：R1+指示灯都可以正常保留

4、核心逻辑：先短路5脚到地，再上电，连好UART口之后【注意交叉】，就可以点击PC端软件下载
实现KT148A在板子上面一个一个的烧写

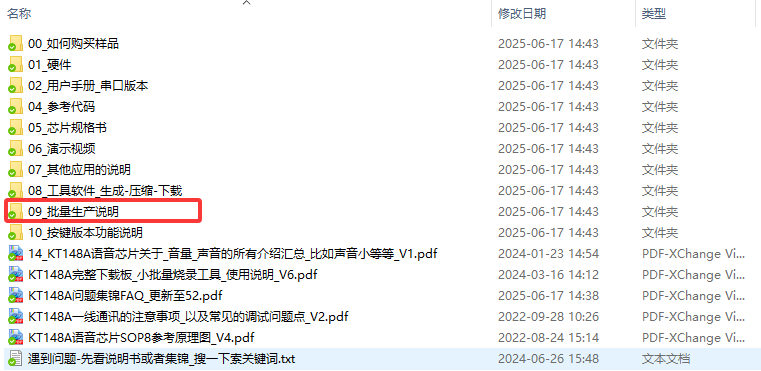

当然，我们也有搭配烧录的下载板，可以下载好了之后，再贴片，介绍文档如下：

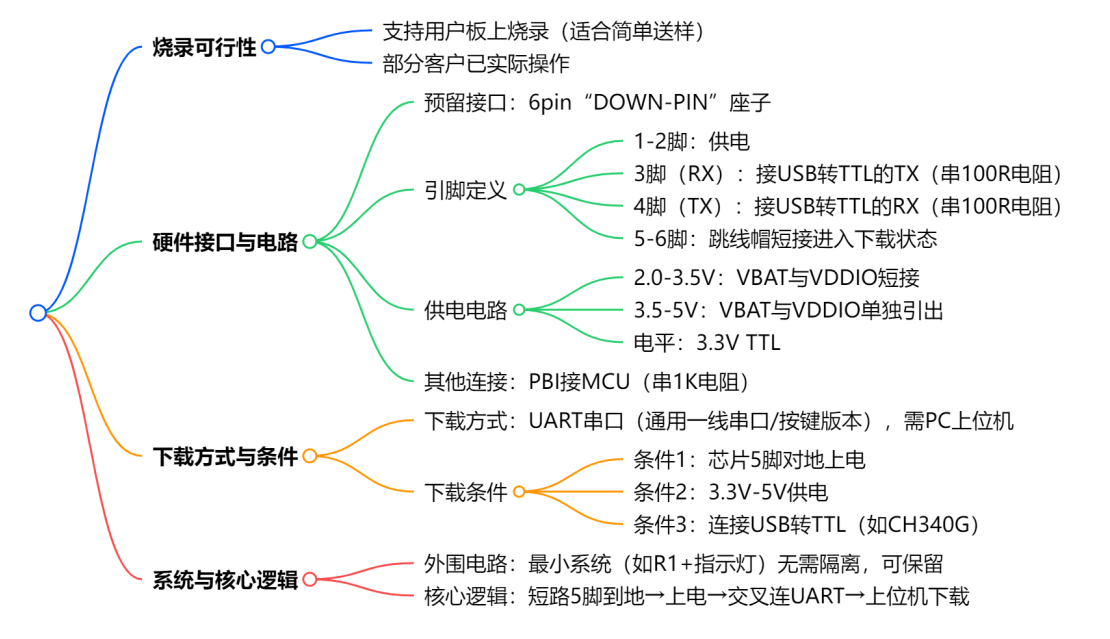

最后用AI总结整个文档：
