PD20W单压过认证快充电源方案

单压过认证电源指?单路电压输出?（如12V、24V等）且?通过安全认证?（如CE、UL、3C）的电源产品，可提供单一稳定输出电压。推荐一款具备?多重安全防护功能的方案——PD20W单压过认证快充电源方案：快充电源芯片U8722AH+同步整流芯片U7714A，结构精简，成本优势显著！

快充电源芯片U8722AH是一款集成E-GaN的高频高性能准谐振模式交直流转换功率开关。芯片集成高压启动电路，可获得快速启动功能和超低的工作电流，实现小于30mW的超低待机功耗。针对宽输出电压应用场合，为了满足VDD的宽电压应用需求，往往需要添加额外的电路或者辅助绕组，导致系统功耗和电路成本的增加。U8722AH集成了Boost供电技术，仅在SW管脚添加一颗贴片电感即可，在输出电压较低时，Boost电路启动工作，维持VDD电压在VBOOST_REG (典型值10V/10.2V)，当输出电压升高，辅助绕组电压高于VBOOST_REG时，Boost电路停止工作，VDD由辅助绕组供电。

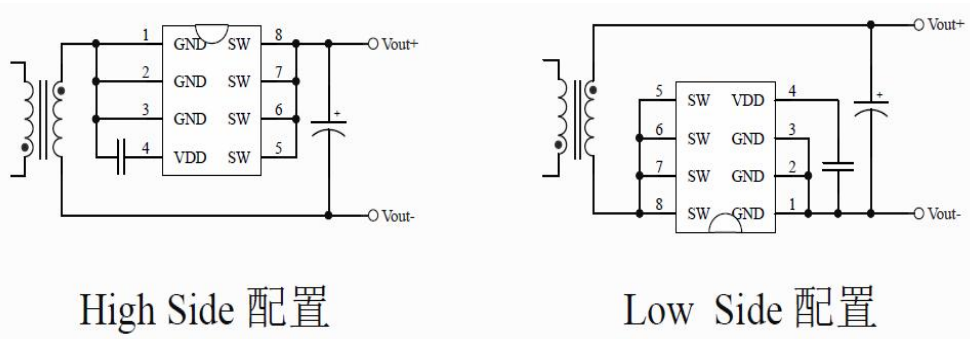

同步整流芯片U7714A是一款带快速关断功能的高性能副边同步整流功率开关，可以替代肖特基整流二极管以提高系统效率。U7714A内置有VDD高压供电模块，无需辅助绕组供电可稳定工作，系统上支持High Side和Low Side配置，兼顾了系统性能和成本。U7714A的快速关断功能可以帮助功率器件获得较低的电压应力，可支持断续工作模式(DCM)、准谐振工作模式(QR)及连续工作模式(CCM)。

在VDD电压上升到VDD开启电压VDD_ON(典型值4.5V)之前，同步整流芯片U7714A处于关机状态。内部Gate智能钳位电路可以保证内置MOSFET不会发生高dv/dt导致的误开通。当VDD电压达到VDD_ON之后，芯片启动，内部控制电路开始工作，副边绕组电流Is经内置MOSFET的沟道实现续流。当VDD电压低于欠压保护阈值VDD_OFF(典型值3.3V)后，芯片关机，副边绕组电流Is经内置MOSFET的体二极管实现续流。

快充电源芯片U8722AH+同步整流芯片U7714A，集成过载、短路、过压、过温等保护功能，其内部集成有智能的开通检测功能，可以有效防止反激电路中寄生参数振荡引起的同步整流开关误开通。满足特定负载需求为核心，兼具安全合规性与可靠性！
