全自动影像测量仪 | 赋能 3C 电子行业精密检测

在3C 电子行业（计算机、通信和消费电子）中，产品往往具有高精度、小型化、结构复杂等特点，对零部件尺寸、形状和位置精度的要求极为严格。光子湾科技的全自动影像测量技术，以非接触式测量、高精度、高效率以及自动化操作等优势，在3C 电子行业的全生产流程中发挥着关键作用，下文将详细探讨其具体应用场景与价值。

#Photonixbay.01

3C电子零部件检测

1. PCB 板（印刷电路板）检测

应用：检测PCB 板上焊盘尺寸、线路宽度、孔位位置精度、板厚等。

价值：自动识别电路板上的微小特征，快速完成批量测量，避免人工测量因视觉疲劳导致的误差。

2. 精密五金件测量

应用：手机中框、连接器端子、摄像头模组支架等的复杂曲面轮廓、孔径、平面度。

价值：结合激光位移传感器，对五金件的三维形貌进行扫描，生成点云数据与CAD 模型比对。

3. 塑胶件尺寸验证

应用：检测手机外壳、耳机腔体等塑胶件的缩水率、拔模斜度、装配孔位置。

价值：在注塑成型后快速定位尺寸偏差，优化模具设计，降低不良率。

#Photonixbay.02

3C电子屏幕与显示组件检测

1. LCD/LED 屏幕面板测量

应用：像素间距（PPI）、ITO 线路宽度、玻璃基板厚度均匀性。

价值：通过高分辨率镜头拍摄屏幕微观图像，自动分析像素阵列精度。

2. 触摸屏贴合精度检测

应用：检测触摸屏与显示屏之间的贴合偏移量（X/Y/Z 轴偏差）、气泡面积。

价值：自动扫描贴合区域，生成三维高度图，判断贴合质量是否达标。

#Photonixbay.03

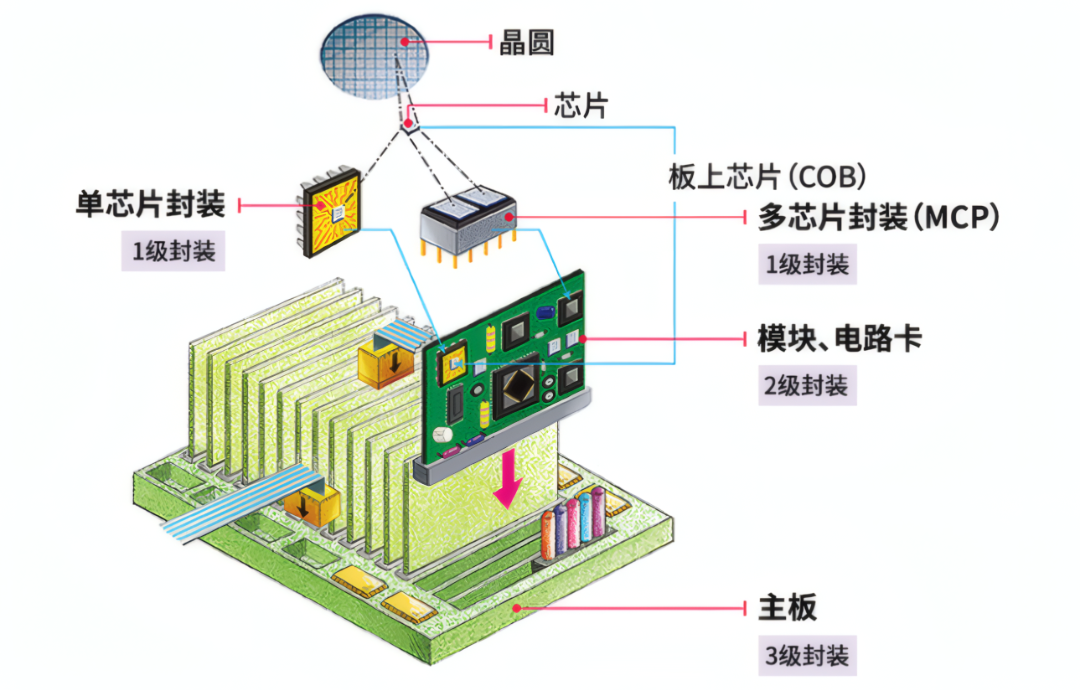

3C电子半导体与芯片封装检测

3C电子半导体与芯片封装

1. 晶圆与芯片尺寸测量

应用：晶圆表面的电路图形、芯片封装尺寸。

价值：使用同轴光源减少反光干扰，配合亚微米级精度导轨，测量0.1μm 以下的线条。

2. 倒装焊（Flip Chip）检测

应用：检测焊球（Bump）的高度、直径、共面度，确保芯片与基板的焊接可靠性。

价值：单个芯片可在30 秒内完成全焊球检测，比人工显微镜检查效率提升 10 倍以上。

#Photonixbay.04

3C电子摄像头模组检测

1. 镜头与镜片参数测量

应用：镜头偏心度、镜片曲率半径、光学中心偏差。

价值：结合光学投影系统，对镜头模组进行三维扫描，分析光学元件的装配精度。

2. 模组封装尺寸验证

应用：摄像头模组的厚度（如手机超薄镜头≤3mm）、接口位置精度，确保与手机机身的装配兼容性。

#Photonixbay.05

3C电子自动化产线检测

1. 在线全检方案

应用：在SMT 贴片生产线后端，集成影像测量仪，对贴装元件的位置、偏移量进行100% 检测。

价值：检测速度达100ms / 件，自动剔除偏移超标的产品，避免流入下道工序。

2. 智能数据管理

应用：测量数据自动对接MES 系统，生成 CPK（过程能力指数）报表，实时监控生产过程稳定性。

#Photonixbay.06

3C电子研发与失效分析检测

1. 新品研发尺寸验证

应用：在3C 产品原型设计阶段，快速测量样品尺寸，与 CAD 模型对比，优化结构设计。

价值：使用扫描式影像测量仪生成三维模型，辅助DFM（可制造性设计）分析。

2. 失效品缺陷定位

应用：分析断裂的PCB 线路、变形的连接器端子，通过影像测量仪定位缺陷位置及尺寸，追溯工艺问题。

#Photonixbay.07

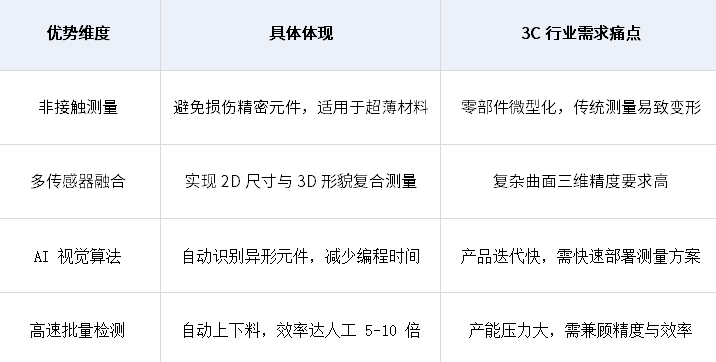

测量优势与行业需求匹配

在3C 电子行业追求极致精密的浪潮中，光子湾科技的全自动影像测量技术以高效精准的解决方案，贯穿零部件检测、产线质检等核心环节，提升产品质量与生产效率，成为推动产业升级的重要力量。

#Photonixbay.

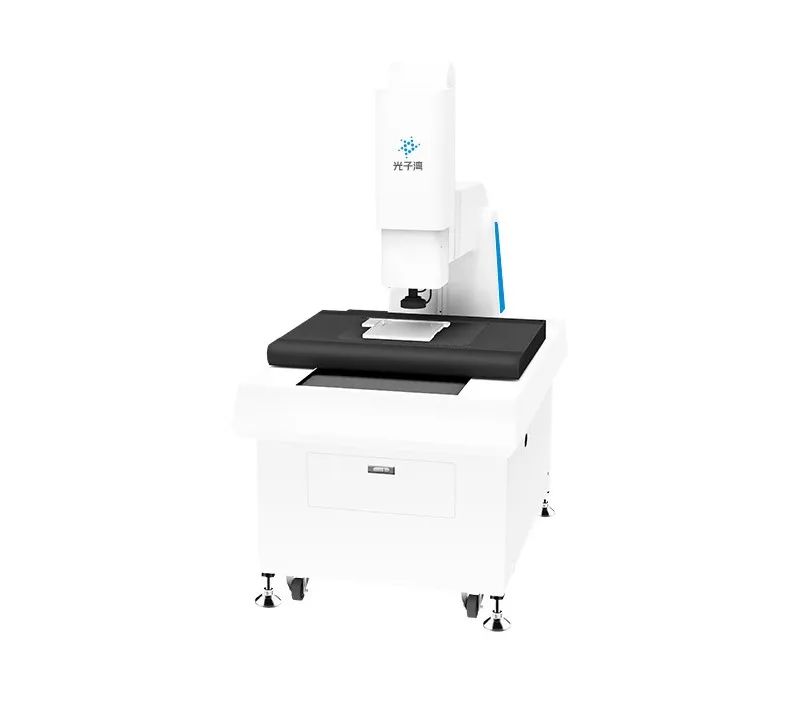

光子湾全自动影像测量仪

光子湾全自动影像测量仪配备了基于高分辨率相机的测量系统，广泛应用于精密机械制造、电子元器件、模具五金、医疗器械、新能源等行业，可实现各种复杂零件的表面尺寸、轮廓、角度与位置、形位公差等精密测量。

自动识别产品边缘特征，变倍光源自动跟随，减小仪器之间的一致性误差

高倍率、高分辨率光学系统，捕获画面中难以捕捉的细节

编程控制，提供N种照明组合方式，满足不同的照明需求

全自动影像测量仪在3C 电子行业的应用，不仅满足了高精度、小型化零部件的检测需求，更通过自动化和智能化技术提升了产线效率，成为连接研发设计与批量生产的关键工具。随着5G、AIoT 技术推动3C 产品向更精密、集成化发展，光子湾影像测量技术也将向纳米级精度、多物理场融合测量方向升级，进一步赋能行业创新。
