TPS23861 2 对、2 型、4 通道 PoE PSE，具有自主模式数据手册

该TPS23861是一种易于使用、灵活的 IEEE802.3at PSE 解决方案。发货时，它会自动管理四个 802.3at 端口，无需任何外部控制。

该TPS23861自动检测具有有效签名的受电设备 （PD），根据分类确定电源要求并施加电源。2 型 PD 支持双事件分类。该TPS23861支持直流断开，外部 FET 架构使设计人员能够平衡尺寸、效率和解决方案成本要求。
*附件：tps23861.pdf

独特的引脚排列通过逻辑分组和清晰的上下区分实现 2 层 PCB 设计^2^C 和电源引脚。这提供了一流的热性能、开尔文精度和低构建成本。

除了自动作外，该TPS23861还支持通过 I 的半自动模式^2^用于精确监控和智能电源管理的 C 控制。符合 400 毫秒 T庞无论是在半自动还是自动模式下，都能确保规格。

特性

• IEEE 802.3at 四端口 PSE 控制器
  • 自动检测、分类
  • 自动开启和断开连接
  • 高效的255mΩ检测电阻
• 引脚排列支持双层 PCB
• 开尔文电流传感
• 4 点检测
• 自动模式 – 如发货
  • 无需外部端子设置
  • 无首字母 I^2^需要C通信
• 半自动模式 – 由 I 设置^2^C 命令
  • 连续识别和分类
  • 符合 IEEE 400 毫秒 T庞规范
  • 快速端口关断输入
• 可选 I^2^C 控制和监控
• –40°C 至 125°C 温度范围
• TSSOP 28 封装 9.8 mm x 6.6 mm

参数

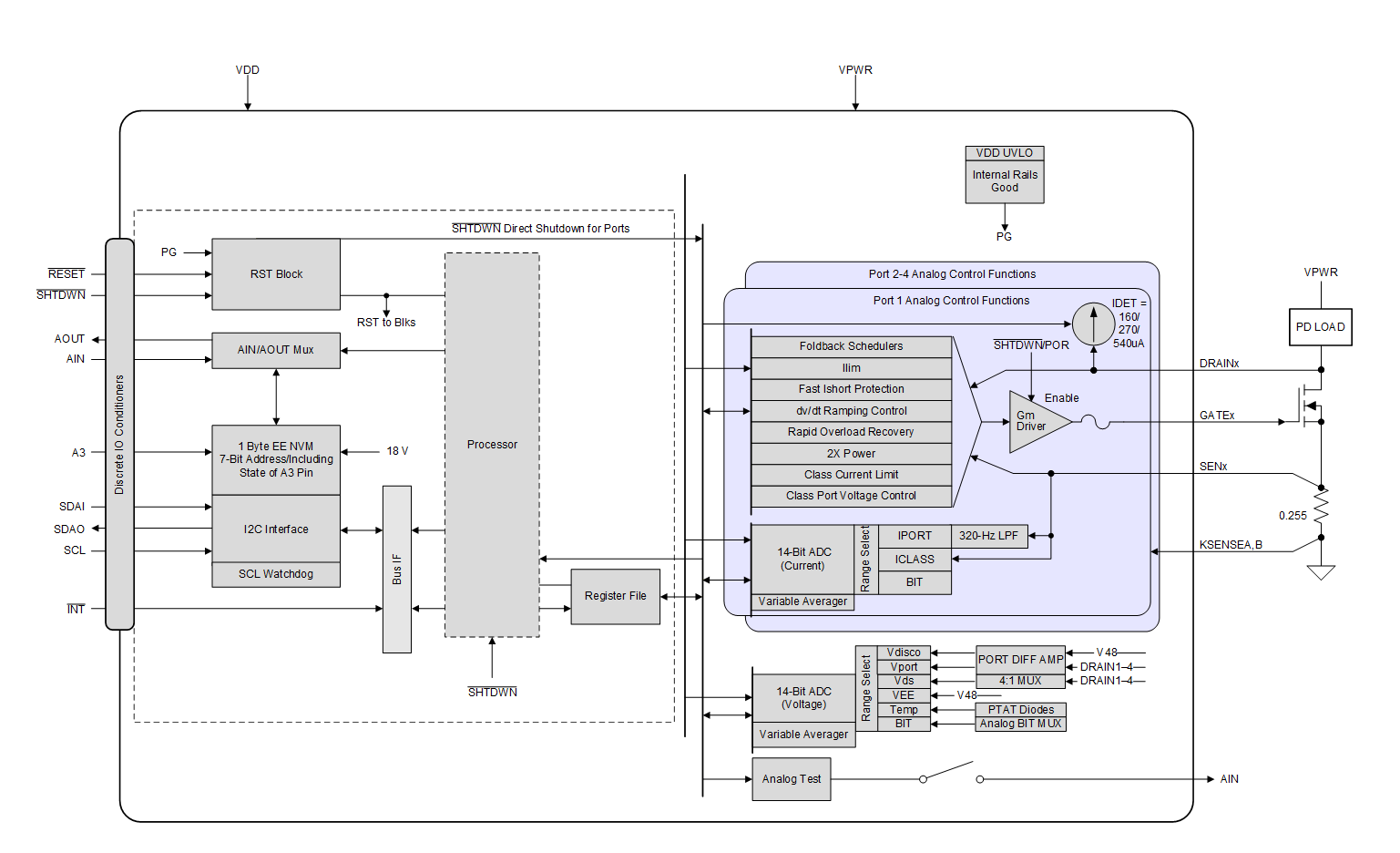

方框图

?1. 产品概述?
TPS23861是德州仪器（TI）推出的四端口PoE供电设备（PSE）控制器，符合IEEE 802.3at标准，支持自动检测、分类、供电及保护功能。其核心特性包括：

• ?自动管理?：支持四端口独立控制，无需外部干预即可完成PD检测、分类（包括Type-2设备）和供电。
• ?灵活模式?：提供自动（Auto）、半自动（Semi-Auto）、手动（Manual）和关闭（Off）四种操作模式，可通过I2C接口配置。
• ?高效设计?：采用255mΩ电流检测电阻和两层级PCB布局优化散热与成本。

?2. 关键特性?

• ?检测与分类?：
  • 四端点检测技术，区分合规PD与容性/传统负载。
  • 支持单事件（802.3af）和双事件（802.3at）分类，最高支持Class 4设备（25.5W）。
• ?保护机制?：
  • ?分级电流限制?：ICUT（过流阈值）和ILIM（硬限流）双重保护，配合可编程超时（tOVLD/tLIM）。
  • ?折返电流限制?：动态调整限流值以保护外部MOSFET（见图58曲线）。
  • ?快速关断?：响应时间低至5μs（通过SHTDWN引脚）。
• ?电源管理?：
  • 支持VPWR（44-57V）和VDD（3.3V±0.3V）双电源输入，内置UVLO保护。
  • 自动设置ICUT和PoEP参数（基于分类结果）。

?3. 应用场景?

• 以太网交换机/路由器
• 安防NVR/DVR
• 无线回传设备
• PoE直通系统

?4. 寄存器与接口?

• ?I2C控制?：支持地址编程（EEPROM存储）、中断通知（INT引脚）及SMBus告警协议。
• ?关键寄存器?：
  • ?操作模式寄存器?（0x12）：配置端口工作模式。
  • ?PoE Plus寄存器?（0x40）：启用2x ILIM曲线（Type-2设备）。
  • ?中断寄存器?（0x00）：实时反馈故障事件（如过热、断开）。

?5. 设计支持?

• ?布局建议?：Kelvin电流检测布局优化（图60）、未使用端口处理（图47）。
• ?典型电路?：提供2/4/8端口应用示例（图48-50），含MOSFET选型（如FDMC3612）和TVS保护（SMBJ58A）。

?6. 文档与支持?

• 包含完整电气特性（表10）、时序图（图1-6）及典型波形（图25-35）。
• 提供参考代码链接（TI官网工具页）。

?7. 封装与订购?

• 28引脚TSSOP封装（PW），符合RoHS标准，工作温度-40°C至125°C。
• 可选管装（50片）或卷带（2000片）包装。

?总结?：TPS23861是高集成度、高可靠性的PoE PSE解决方案，适用于需多端口供电的嵌入式系统，兼具自动化和可编程控制的灵活性。
