TPS60200 稳压 3.3V 100mA，低纹波电荷泵，带低电量指示器数据手册

TPS6020x 升压稳压电荷泵可±从 1.8V至3.6V输入电压。这些器件通常由两个碱性、镍镉或镍氢供电 电池单元，并可在最低电源电压 1.6 V. TPS60200 和 TPS60201 的连续输出电流至少为 100 mA，50 mA 用于TPS60202和TPS60203，全部来自 2V 输入。只需四个外部电容器即可 构建一个完整的低纹波DC/DC转换器。两个单端的推挽式作模式 电荷泵确保电流连续传输到电流时的低输出电压纹波 输出。
*附件：tps60200.pdf

特性

• 稳压3.3V输出电压，1.8V至3.6V
  输入电压输出电流高达
  100mA
• 通过推挽式拓扑实现小于 5 mV （PP） 的输出电压
  纹波
• 集成低电量和电源良好检测器
• 开关频率可与
  外部时钟信号同步
• 以高达 90% 的效率
  和 35μA 的静态电源电流延长电池使用时间
• 可靠的系统关断，因为设备禁用时输出
  电容器会放电
• 由于不使用电感器，因此易于设计、低成本、低 EMI
  电源
• 0.05μA 关断电流，电池在关断模式下与负载
  隔离
• 采用超小型 10 引脚
  MSOP 的紧凑型转换器解决方案，仅需四个外部电容器
  参数

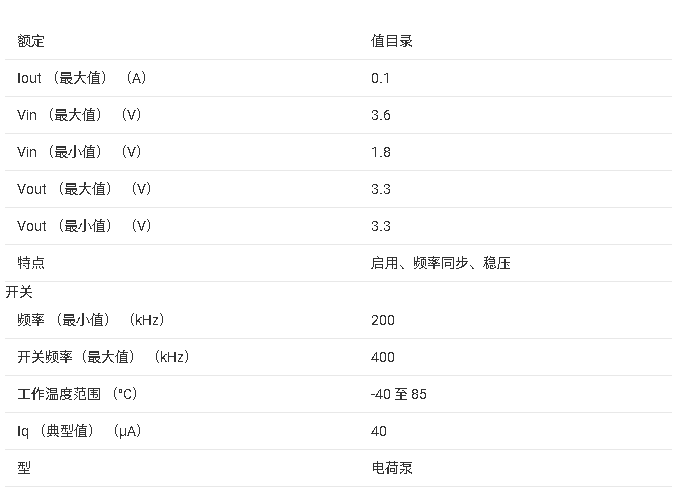

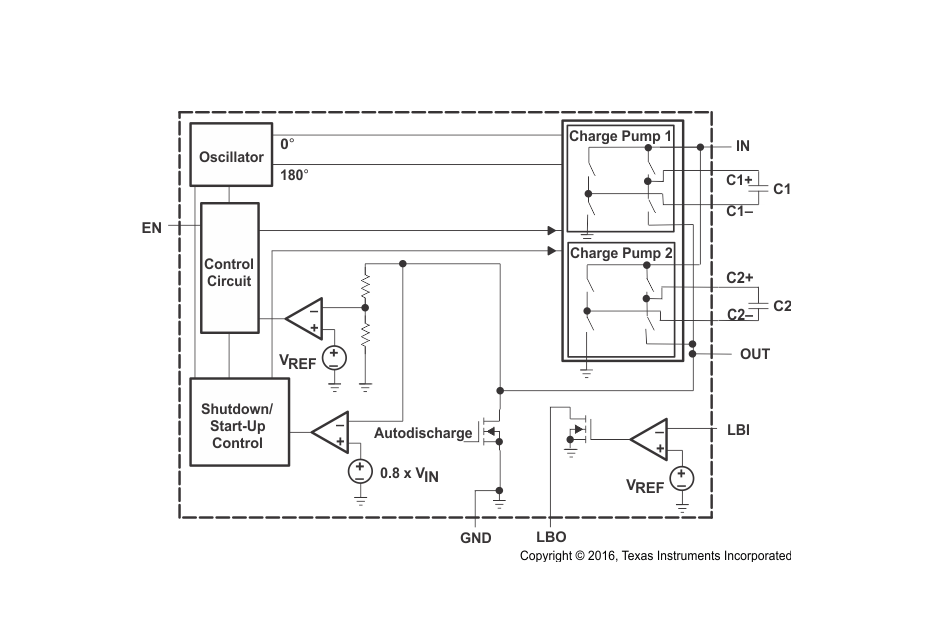

  方框图

?1. 产品概述?
TPS6020x系列是德州仪器（TI）推出的高效、低纹波电荷泵DC/DC转换器，专为电池供电设备设计。主要特点包括：

• ?输入电压范围?：1.8V至3.6V，支持两节碱性/NiCd/NiMH电池供电。
• ?输出电压?：稳压3.3V（±4%精度），输出电流可达100mA（TPS60200/01）或50mA（TPS60202/03）。
• ?低纹波设计?：采用推挽拓扑结构，纹波电压低于5mV（峰峰值）。
• ?集成功能?：低电量检测（LBI/LBO）、电源良好检测（PG）、同步时钟输入（EN引脚）。
• ?高能效?：静态电流35μA，关断电流0.05μA，效率高达90%。

?2. 关键特性?

• ?封装与外围电路?：10引脚MSOP封装，仅需4个外部电容（输入、输出及两个飞跨电容）。
• ?工作模式?：
  • ?恒频模式?（负载电流>7mA）：连续开关，低纹波。
  • ?脉冲跳跃模式?（负载电流≤7mA）：减少开关损耗，提升轻载效率。
• ?保护功能?：关断时自动放电输出电容，隔离电池与负载。

?3. 应用场景?

• 便携式音频设备（如MP3播放器）。
• 手持医疗仪器（如血糖仪）。
• PDA、无线电话及微处理器备份电源。

?4. 设计要点?

• ?电容选型?：推荐X7R/X5R材质陶瓷电容，飞跨电容1μF（100mA负载）或0.47μF（50mA负载）。
• ?布局建议?：高频瞬态电流路径需短，电容靠近芯片放置。
• ?热管理?：最大功耗390mW（3.6V输入/100mA输出），需注意散热设计。

?5. 型号差异?

?6. 文档结构?

• 包含特性、引脚定义、电气参数、典型应用电路及性能曲线（如效率、纹波、瞬态响应）。
• 提供布局示例（EVM板设计）和订购信息（封装选项）。
