Texas Instruments TMAG5253低功耗线性霍尔效应传感器数据手册

Texas Instruments TMAG5253低功耗线性霍尔效应传感器设计用于按比例响应磁通密度。TMAG5253提供一个使能引脚，用于进入超低功耗 (nA) 关断模式。TMAG5253具有快速启动时间 (<25?s)，专为低功耗位置传感应用而开发。该器件采用业界领先的1.54mm^2^ 超小尺寸设计，适用于空间受限的应用。传感器具有广泛的电源范围，可在1.65V至3.6V的范围内工作。

数据手册：*附件：Texas Instruments TMAG5253低功耗线性霍尔效应传感器数据手册.pdf

当外部模数转换器 (ADC) 使用相同的VCC 作为基准电压时，TI TMAG5253利用比例式架构消除VCC 容差造成的误差。此外，该设备还具有磁体温度补偿功能，可在40°C至125°C的广泛温度范围内抵消磁灵敏度漂移。在关断模式期间，该器件还允许将输出置于高阻抗状态。此模式允许将多个设备连接到单个ADC。

特性

行业领先的低功耗：
- 电源电压 (V CC )：1.65V至3.6V
- 关断电流：<20nA（1.8V、25°C时）
- 有源电流：2mA（1.8V、25°C时）
- 占空比平均电流：<10?A（100Hz时）
专用启用引脚
快速上电时间：<25μs
比例式模拟输出与VCC 成正比
关断模式期间高阻抗输出
带±1mA驱动的低噪声输出
宽工作温度范围：-40 °C至+125 °C
双极灵敏度选项，支持正负磁场
磁灵敏度范围选项：
- A1：±20mT范围
- A2：±40mT范围
- A3：±80mT范围
- A4：±160mT范围
灵敏度补偿，支持钕磁铁温度漂移

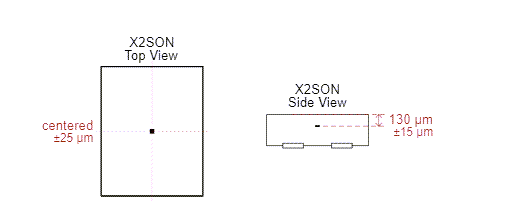

1.54mm^2^ 超小型X2SON 4引脚封装
