【新品发布】艾为推出超高精度低噪声轨到轨运算放大器AWS796X2

在万物互联的智能时代，电子设备追求更纤薄、更强劲的算力；新能源汽车的传感器与控制系统，对信号精度要求近乎苛刻；高端科研仪器，更是将测量的边界不断推向极致。这一切的核心动力源，都离不开信号链上的关键——运算放大器。然而，传统运放正面临前所未有的挑战：微弱信号如何在高噪声环境中清晰传递？高速数据流如何确保零失真？极端温度下性能如何保持稳定？信息洪流奔涌向前，设备的“神经末梢”需要更精密的“信号指挥官”。

艾为推出的AWS796X2系列超高精度低噪声CMOS运算放大器包括AWS79632和AWS79652两个系列产品，拥有超低输入失调电压、低电压工作、轨到轨输入和输出、出色的带宽和压摆率以及超低失真度的优异性能。该运算放大器的单位增益稳定，并具有超低的输入偏置电流，非常适合高精度信号采样、传感器等应用。

AWS796X2主要参数

宽工作电压范围：1.8V~5.5V

低输入失调电压：8.5?V（最大值）

压摆率：AWS79632: 2.5V/?s

AWS79652: 5.5V/?s

低输入偏置电流：1pA

轨到轨输入和输出

低静态电流：AWS79632: 600?Aperchannel

AWS79652: 1100?Aperchannel

增益带宽积：AWS79632: 4MHz

AWS79652: 6MHz

灌电流和源电流能力：AWS79632: ±65mA

AWS79652: ±87mA

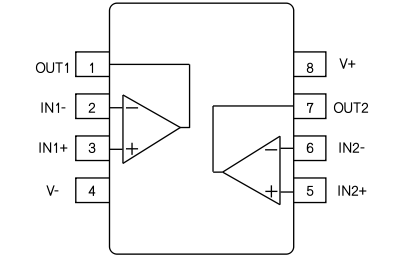

图1 AWS796X2封装

AWS796X2主要应用

高精度信号调理

医疗器械

过程控制系统

电池供电系统

传感器应用

手持式测试设备

ADC驱动器

温度测量

精密电压基准缓冲器

超低输入失调电压

输入失调电压VOS是为了让运放的输出为零，需要额外在输入端补偿的电压值，VOS大小影响整个系统输出的精度与误差，AWS796X2输入失调电压最大值8.5uV，非常适合高精度应用。

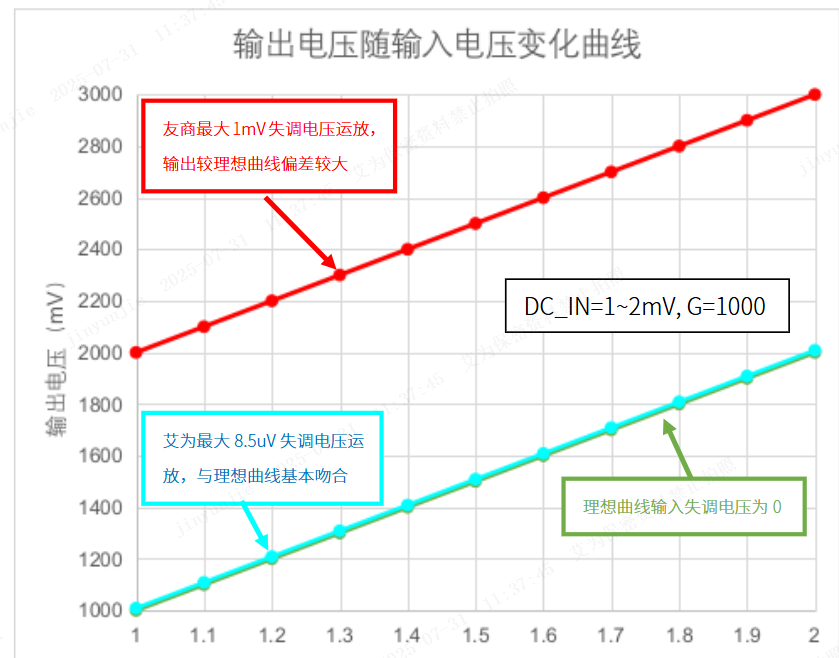

图2 输出电压随输入电压变化曲线

超低的等效输入噪声

等效输入噪声又称为1/f噪声,噪声是一种非周期性信号，无法校准，因此，对于需要高精度的应用，需要考虑噪声。1/f噪声是低频下的主要噪声因素，在电路增益较大情况下会导致显著的输出电压偏移,由于AWS796X2斩波器架构，可以抑制1/f噪声,因此，该芯片成为直流高精度应用的理想选择。在噪声0.1-10Hz时间内，0.1Hz至10 Hz放大器电压噪声仅为250nVpp@VCC=5V，下图可以AWS796X2用作ADC数据采集时输出值比较稳定。

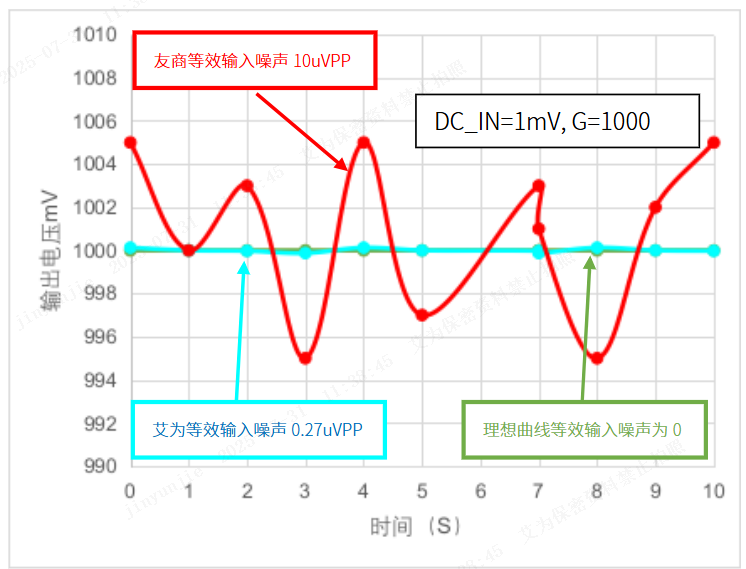

图3AWS796X2用作ADC数据采集时输出值较稳定

艾为电子专注于高性能数模混合信号、电源管理、信号链等IC设计，掌握了核心的芯片设计技术，艾为运算放大器产品族会陆续推出多款拥有高压、高精度、零漂移等性能的优质产品，致力于为客户提供全面的产品及解决方案。

Awinic运放产品选型表

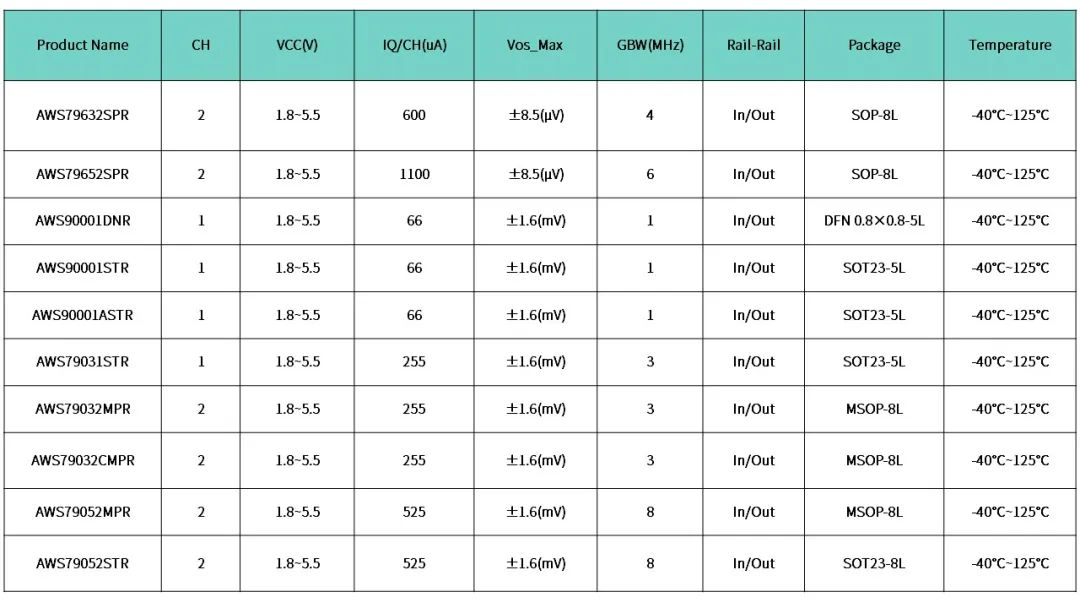

运放产品选型表1?

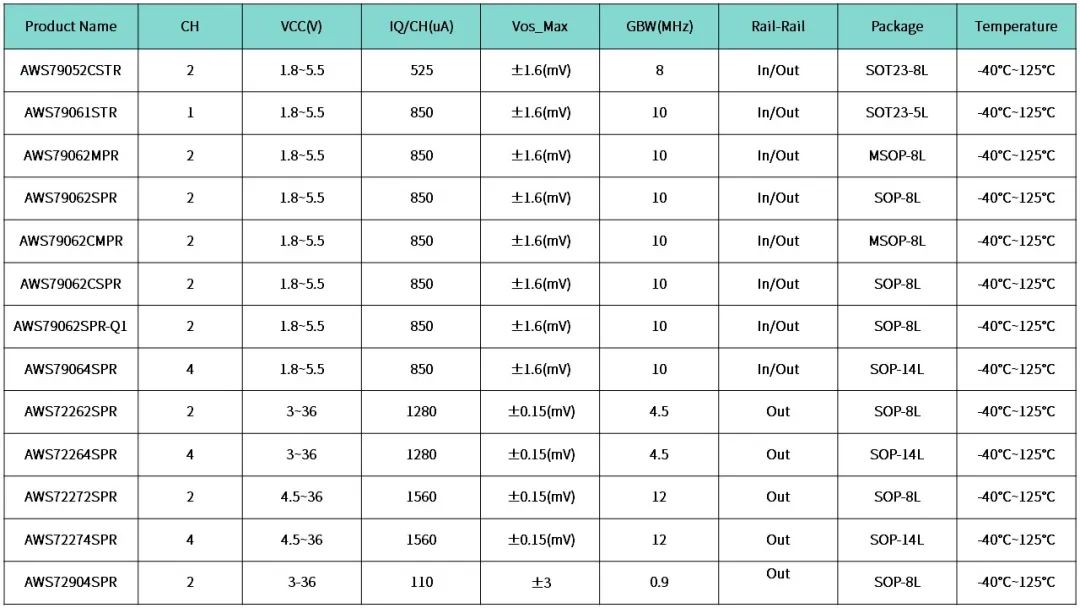

运放产品选型表2
