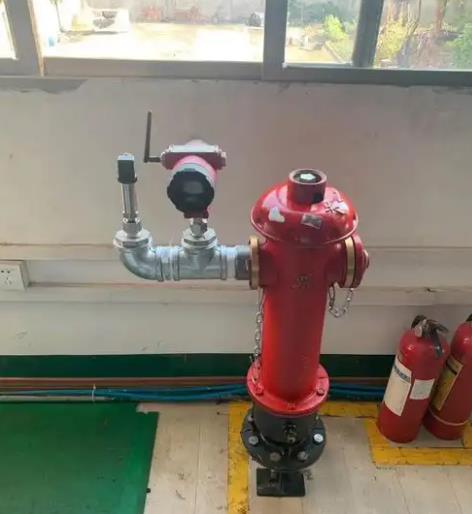

以下为基于LoRaWAN技术的压力传感器物联网解决方案，涵盖工业监测、管网管理、设备预警等场景，提供高可靠性远程监测能力：LORAWAN水压传感器系列是一款低功耗压力监测传感器，压力座采用17-4PH不锈钢单件一体式结构加工，过载性能高，压力接口无焊缝、无硅油或其他有机物，密封性能好。使用LoRa无线通信，功耗低，距离远，内置高容量锂亚电池，使用寿命长，可用于水管、阀门压力检测等低功耗广域物联网场景。

?一、系统架构设计?

1. ?终端感知层?

?组件?	?技术参数?	?应用场景?
数字压力传感器	量程0-40MPa（可选），精度±0.1%FS	输油管道/工业锅炉
LoRa节点模块	SX1276芯片，Class A/C模式，IP68防护	地下管网/高空设备
电源方案	3.6V锂亚电池（5年寿命）或太阳能供电	无市电区域

2. ?网络传输层?

?LoRaWAN网关?：

8通道接收，支持ADR自适应速率调节

4G/以太网回传，兼容TCP/MQTT协议

?网络覆盖?：单网关覆盖半径3-5km（视距）

3. ?平台管理层?

?数据解析?：支持Modbus RTU转JSON格式

?告警规则?：阈值超限、突变检测、离线预警

?二、核心功能实现?

1. ?智能监测策略?

?监测模式?	?触发条件?	?上报频率?	?功耗优化?
常规模式	压力变化<1%量程	1次/小时	95%时间休眠
紧急模式	压力突变>5%或超阈值	实时上报	立即唤醒全网
自检模式	每日定点	1次/天	校验传感器零点漂移

2. ?典型控制逻辑?

?三、行业应用案例?

1. ?城市供水管网?

?部署方案?：

每500米部署1个传感器，监测水压波动

定位爆管点（压力骤降>15%持续5分钟）

?成效?：某水司漏损率从25%降至12%

2. ?工业设备预测性维护?

?监测指标?：

空压机出口压力波动（预警轴承磨损）

反应釜压力曲线（识别堵塞风险）

?数据联动?：压力异常自动调取对应位置摄像头

?四、关键技术创新?

?超低功耗设计?

采用STM32L4 MCU + 动态采样算法，功耗<5μA@休眠

?抗干扰能力?

压力探头内置温度补偿，-40℃~85℃漂移<0.01%/℃

?安全传输?

AES-128加密 + 双向认证（OTAA入网）

?五、设备选型建议

参数	特性
CPU	STM32L151 低功耗处理器
无线	LoRa（SX1268/SX1262）
加密	AES128
供电	内置锂亚电池（不可充电）
电池容量	19000 mAh
功耗寿命	8年以上(5秒采样，10分钟上报 @SF9）
水压测量范围	默认 0~3.5 MPa（最大可支持150mPa），可选 -0.1 MPa ~ 0 MPa
压力精度	±0.5 %Span （±0.1%Span 选配）
长期稳定性	±0.25 %Span
响应时间	5秒（即采样时间，可修改）
通信方式	半双工
数据速率	300bps ~ 62.5 kbps
尺寸	102mm X 60mm X 25mm
工作温度	-40℃~85℃
发射功率	最大 22dBm
接收灵敏度	-140 dBm
天线接口	SMA 外螺内孔
工作频率	SX1268: CN470 SX1262: EU868 / US915 / AS923
