无线振动传感器设备预设性维护

方案介绍

LoRa无线振动传感器使用工业级振动传感器芯片，可采集设备实时的加速度信号/速度/位移/温度信号。支持振动数据的时域分析和频域分析，获得被测设备的实时振动强度和振动频率。通过物联网关，数据可以上传云平台或者本地服务器。通过上层软件对数据进行振动参数计算、实时数据显示、趋势数据显示、提供历史数据管理和自动报表功能。振动或AI预测异常会进行报警提示。可通过磁吸或卡扣方式可简单安装于设备外壳，可用场景:设备预设性维护需求的场景。

振动传感器是检测工业机械运行振动信号的常用设备之一，它的应用原理是接收机械量并将其转换成与之成正比的电量。但是市面上的这类振动传感器功能单一、测量范围有限，无法满足多行业的要求。

以下是无线振动传感器设备预设性维护（Predictive Maintenance, PdM）的系统化需求分析及实施方案，涵盖硬件配置、数据策略和维护流程：

?一、核心维护需求?

1. ?设备健康基线建立?

?振动参数采集?：

加速度范围：±50g（可调）

频率响应：5Hz~10kHz（覆盖齿轮/轴承故障特征频段）

采样率：≥20kHz（捕捉瞬态冲击）

?基准值标定?：

新设备空载运行3次，取RMS振动速度均值（如≤1.5mm/s）

2. ?故障特征库构建?

*BPFO: 轴承外圈故障频率, BPFI: 内圈故障频率

3. ?无线传输可靠性?

通信协议：IEEE 802.15.4（ZigBee 3.0）或LoRaWAN

抗干扰措施：FHSS（跳频扩频）+ 数据重传机制（≤3次）

?二、硬件维护配置?

?传感器自检功能?

每日自动执行：

电池电压检测（≤3.3V触发低电量报警）

MEMS校准验证（零偏稳定性<0.01g）

防水等级：IP67（仓内湿度>80%时启用硅胶干燥剂）

?边缘计算节点?

本地FFT分析（减少80%数据传输量）

存储容量：≥8GB（缓存7天原始波形数据）

?三、数据驱动维护策略?

1. ?预警等级划分?

2. ?AI模型训练?

输入数据：时域波形+包络谱+温度辅助参数

算法选择：

早期故障：LSTM时序预测（误差<5%）

严重故障：SVM分类（准确率>92%）

核心功能特性

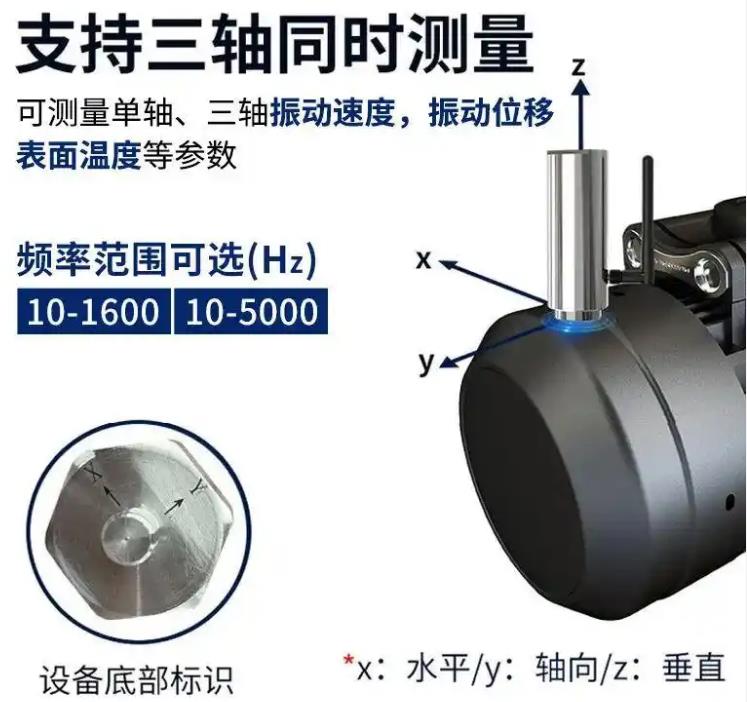

?多维数据采集?
可实时采集设备的加速度、速度、位移及温度信号，通过时域分析和频域分析算法输出振动强度、频率数据，为设备状态评估提供多维度依据12。

?实时监测与预警?
支持加速度数据实时上传，结合AI预测算法对振动异常进行预警，触发报警提示，实现故障早期识别12。

?灵活组网与传输?
采用LoRa扩频通信技术，支持200-500米无线传输距离，可通过无线SCADA网关实现自组网或点对点连接，兼容云平台和本地服务器数据存储24。

?低功耗与长续航?
工业级设计结合外置电池仓方案，支持超长待机时间，适用于长期连续监测场景24。

二、典型应用场景

?旋转机械监测?
监测风机、水泵、减速机等旋转设备的振动状态，通过异常频率识别轴承磨损、轴不对中等机械故障13。

?电机健康管理?
一体化采集电机振动、温度数据，结合历史趋势分析预测绕组老化、绝缘失效等问题，降低突发停机风险38。

?配电设施维护?
部署于配电房设备（如变压器、开关柜），实时监测温升和振动异常，防止因机械松动或过热引发的故障8。

?工业物联网集成?
在5G+MEC边缘云架构中，通过多节点组网实现工厂设备群的全域监测，支持透明化工厂管理系统15。

三、技术优势

?安装便捷性?：磁吸或螺丝固定方式适配不同设备表面，无需复杂布线12。

?数据分析深度?：集成振动参数计算、趋势报表生成功能，满足预测性维护的数据处理需求12。

?场景适应性?：支持定时上报、异常触发上报模式，兼顾常规监测与突发事件的快速响应24。

?我司取得‘’基于LoRa无线多功能振动传感器系统软件著作‘’

该方案通过振动特征早期识别可将非计划停机减少40%以上，需配合设备档案管理系统（记录每次维护的振动谱变化）。对于关键设备（如压缩机），建议增加红外热成像辅助诊断。
