无线水浸传感器? 的完整解决方案设计

在变电站电缆层室、机房等场所，会经常出现因设备漏水或下雨而导致水浸的情况，从而给设备的安全运行带来了隐患。无线水浸传感器是又一安装应用，能够实时在线监测传感器安装位置（场所）是否浸（积）水，并实时地将水浸信息通过数据传输基站上传到控制主机，以达到监控告警的目的。水浸传感器一般情况下以60秒的间隔发送无线信号，当其进行状态改变时，会以6秒的间隔连续发送三次无线信号。随即状态改变的信号通过数据传输基站上传到控制主机。控制主机可根据传感器ID，来判断出何处产生状态变化和告警，以及状态变化的时间。以下是针对 ?无线水浸传感器? 的完整解决方案设计，涵盖技术选型、组网方案、安装规范及典型应用场景：

?一、核心需求分析?

?参数? ?要求?

检测方式 接触式/非接触式

报警阈值 水位≥1mm（可调）

无线传输距离 室内50m，室外200m（视距）

防护等级 IP67（浸水防护）

电池寿命 ≥3年（低功耗模式）

?二、传感器技术选型?

?1. 检测原理对比?

?类型? ?原理? ?优缺点?

?电极式? 检测电极间导通性 低成本，易受电解腐蚀

?光学式? 红外反射检测水面反光 非接触，抗污染，成本高

?电容式? 介电常数变化检测 可隐藏安装，需校准

?推荐方案?：

?常规场景?：电极式（304不锈钢电极，带镀金防腐蚀）

?高可靠性场景?：光学式（如Sensirion SHT40+红外模组）

?2. 无线通信协议?

?协议? 传输距离 功耗 适用场景

LoRaWAN 2-5km 极低 大型仓库/地下管网

NB-IoT 蜂窝覆盖 中等 城市排水监测

Zigbee 50-100m 低 智能家居/小型机房

蓝牙Mesh 30m 较低 局部区域组网

?推荐方案?：

工业场景：LoRaWAN（如Semtech SX1276）

民用场景：Zigbee 3.0（如TI CC2652R）

?三、系统架构设计?

功能特点

01 用户可手动设置角度报警阈值，判断非法异动行为，即时向用户推送报警信息，井盖状态恢复后报警解除。

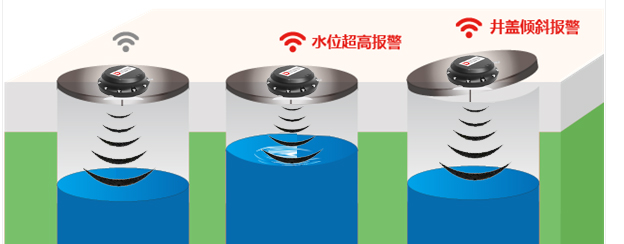

02 支持水位监测功能，超过水位报警阈值时，触发报警，向云端推送报警信息，报警阈值设置可根据需求定制长度。

03 实现撤防布防状态自由转换，用户可设置撤防开始时间和撤防持续时间， 到时后自动转换为布防状态（工作和非工作状态）。

04 支持周期上报，云端掌握设备在线情况。用户可根据实际需求，设置设备上报周期，定时查看设备状态。

05 支持云端配置/进场配置功能，微信小程序通过手机蓝牙连接设备，近场配置，调试设备。

?关键组件说明?

?传感器节点?：

内置STM32L071 MCU（超低功耗）

支持多探头扩展（如同时监测漏水和湿度）

?网关?：

边缘计算能力（本地判断水位变化趋势）

4G/以太网双模回传

?四、安装部署规范?

?1. 布点策略?

?场景? 安装位置 间距要求

数据中心 架空地板下、空调排水管旁 每20㎡部署1个

地下车库 排水沟、集水井上方 每50m线性距离1个

管道井 法兰连接处下方 每个关键节点1个

?2. 防水处理?

电缆入口：使用防水接头（如PG7规格）

壳体密封：硅胶圈+超声波焊接工艺

?五、典型应用案例?

?智慧城市内涝监测?

可应用于供水、排水、电力、热力等各类地下智慧管网管理系统。实现远程实时监测井下设备数据和井盖状态并远传至监控中心软件，数据越限、井盖丢失/开盖/松动时自动报警。辅助监管人员及时发现管网和井盖异常，以便快速采取措施，避免事故或灾害的发生。
