Texas Instruments TPS56A37 10A同步降压转换器数据手册

Texas Instruments TPS56A37 10A同步降压转换器是一款易于使用的高效同步降压转换器，具有4.5V至28V宽输入电压范围。该器件在0.6V至13V输出电压范围内支持高达10A连续输出电流。TPS56A37使用D-CAP3控制模式提供快速瞬态响应、良好的线路和负载调节，无需外部补偿。它支持MLCC等低等效串联电阻 (ESR) 输出电容器。

数据手册：*附件：Texas Instruments TPS56A37 10A同步降压转换器数据手册.pdf

TPS56A37以Eco-mode运行，可在轻负载条件下通过500kHz固定开关频率实现高效率。TPS56A37支持通过连接SS电容器来调节软启动时间，并且在SS引脚悬空时默认为1.8ms。TPS56A37提供完整的非锁存OV（过压）、UV（欠压）、OC（过流）、OT（过热）和UVLO（欠压闭锁）保护以及电源良好指示器和输出放电功能特性。Texas Instruments TPS56A37采用10引脚3.0mm × 3.0mm HotRod QFN封装，额定结温范围为-40°C至150°C。

特性

• 输入电压范围：4.5V至28V
• 输出电压范围：0.6 V至13 V
• 支持10 A连续输出电流
• 集成19.4 mΩ和8.5 mΩ MOSFET
• 25°C、0.6V基准电压时精度为±1%
• 45uA低静态电流
• D-CAP3?控制模式，用于快速瞬态响应
• Eco-mode（自动跳跃模式），提高轻负载效率
• 500kHz固定开关频率
• 逐周期过流限制
• 可调软启动时间，默认为1.8 ms
• 内置输出放电功能
• 电源正常状态指示器，可监测输出电压
• 支持高达98%的占空比运行
• 非锁存UV、OV、OT和UVLO保护
• 工作结温范围：-40 °C至+150 °C
• 小型10引脚3.0mm × 3.0mm HotRAID? QFN封装
• 与6A [TPS56637]和8A [TPS56837] 引脚对引脚兼容

应用

• 工业PC、EPOS、工厂自动化和控制
• 多功能打印机、视频会议系统
• 12 V、19 V、24 V电源总线供电的通用用途
• 显示器、电视、扬声器、个人电脑和笔记本电脑、便携式电子产品

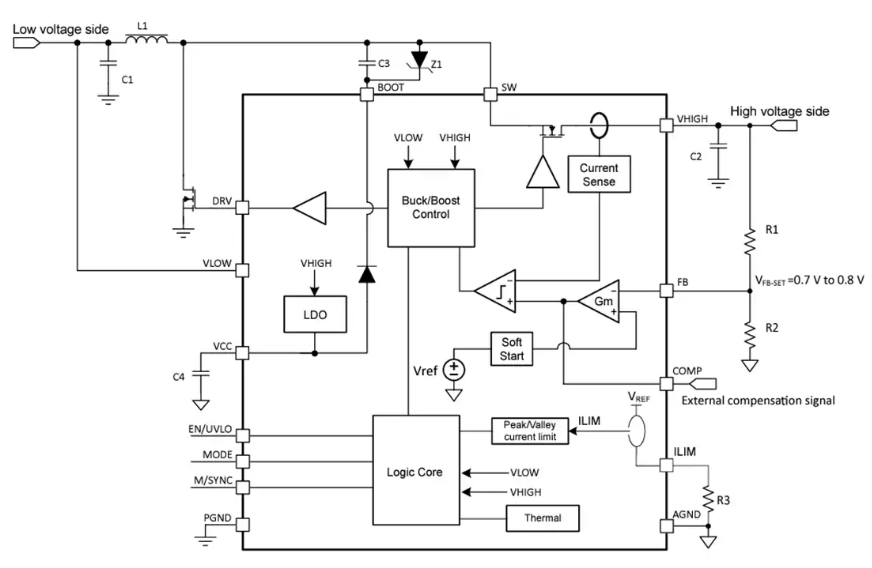

功能框图
