光信号传递中的耦合效能：七大核心要素的专业解析

在光通信系统链路中，光模块与光纤的耦合效率直接决定了系统的传输性能与可靠性。耦合过程本质上是光波模式从光源 / 光器件到光纤波导的能量转换与传输，其效率损耗每增加 0.5dB，就可能导致传输距离缩短 10% 以上。深入理解并精准调控以下七大核心要素，是实现低损耗、高稳定性光信号传递的技术关键。

一、光纤端面微观形貌控制

光纤端面作为光能量传输的物理界面，其微观形貌参数（平面度、粗糙度、曲率半径）对耦合损耗具有决定性影响。根据 ITU-T G.652 标准，单模光纤端面粗糙度需控制在5nm 以下，平面度偏差不超过 0.5μm，否则会因瑞利散射导致 0.3dB 以上的附加损耗。

采用光纤端面干涉仪进行三维轮廓检测时，需重点关注：

端面凹陷深度（应≤0.1μm）

划痕长度（单条划痕不得跨越纤芯区域）

研磨纹方向（应垂直于光纤轴线以减少定向散射）

当前主流的 APC（角度物理接触）型端面通过 8° 倾斜设计，可将回波损耗控制在 - 60dB 以下，显著优于 PC 型端面的 - 40dB 水平，特别适用于高速率长距离传输系统。

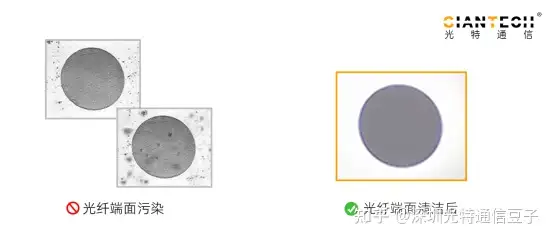

二、端面洁净度的纳米级管控

光纤端面的污染物（包括粒径≥0.5μm 的尘埃颗粒、油性残留物、指纹脂质）会导致多重损耗机制：颗粒散射（占比 60%）、薄膜干涉（占比 25%）、吸收损耗（占比 15%）。实验数据显示，一颗直径 1μm 的尘埃附着在单模光纤端面上，可造成0.8dB 的耦合损耗。

专业洁净度管理体系应包含：

分级净化环境（耦合操作需在 Class 100 洁净室进行）

无水乙醇与异丙醇 1:1 混合液的超声波清洗（功率 30W，时间 60s）

非接触式吹气清洁（使用 0.2μm 过滤的氮气，压力 0.3MPa）

在线端面检测（采用 400 倍光学显微镜配合图像识别系统）

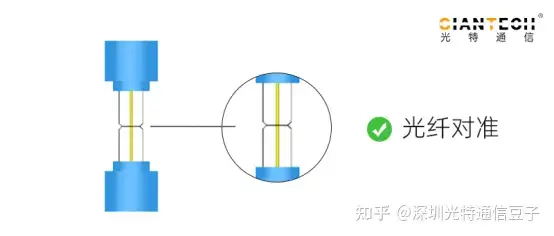

三、轴向对准的亚微米级精度控制

光纤纤芯的对准偏差直接导致模场失配，其损耗特性遵循高斯光束耦合理论。对于模场直径 9μm 的单模光纤，当存在 1μm 的径向偏移时，耦合效率将下降3dB；轴向间隙超过 5μm 时，会产生额外的菲涅尔反射损耗。

高精度对准系统需实现三维六自由度调控：

径向（X/Y 轴）：分辨率≤0.1μm，重复精度≤0.5μm

轴向（Z 轴）：分辨率≤1μm，调节范围 ±50μm

角度（θx/θy/θz）：分辨率≤1 arcsec，确保端面平行度偏差≤0.5°

当前主流的有源对准技术通过实时监测接收光功率，可将对准损耗控制在 0.3dB 以内，较无源对准技术提升 60% 以上。

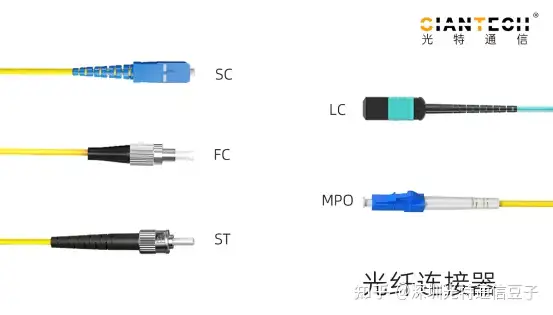

四、连接器界面的标准化匹配

光纤连接器的接口特性需满足IEC 61754系列标准的严格规定，其关键参数包括：

插针体同心度偏差（≤1μm）

端面曲率半径（PC 型：20-60mm；UPC 型：10-25mm）

插入损耗（单模连接器典型值≤0.2dB）

不同类型连接器的适配性差异显著：LC 型连接器凭借 1.25mm 的插针直径，在高密度集成场景下比 SC 型（2.5mm）节省 50% 空间；FC 型的螺纹锁紧结构在振动环境（如轨道交通）中，其连接稳定性（振动后损耗变化≤0.1dB）优于卡扣式结构。

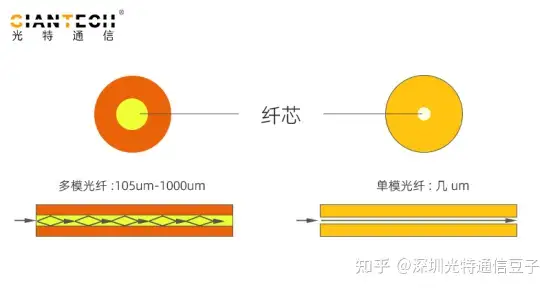

五、模场直径的匹配设计

模场直径（MFD）是描述光纤中光能量分布的核心参数，其数值由纤芯直径、相对折射率差共同决定。根据耦合理论，当发射端与接收端 MFD 差异超过 10% 时，会产生模式失配损耗，计算公式为：

L = 40lg(2MFD?·MFD?/(MFD??+MFD??)) (dB)

在实际系统设计中，可采用：

渐变折射率光纤（GRIN）进行模场转换

保偏光纤的模场适配器（MFA）实现偏振态守恒的模场匹配

光子晶体光纤的可控 MFD 特性（8-15μm 可调）适应不同光源

六、光斑整形的光学系统优化

光源输出光斑与光纤接收特性的匹配度，是高功率耦合的技术难点。对于垂直腔面发射激光器（VCSEL）的椭圆光斑（纵横比 2:1），需通过非球面透镜组进行光束准直与整形，将光束发散角从 40° 压缩至 5° 以内，同时实现圆化度≥95%。

典型的光斑整形方案包括：

球透镜聚焦系统（适用于多模光纤，耦合效率≥85%）

自聚焦透镜（GRIN Lens）阵列（用于并行光模块，插入损耗≤0.5dB）

微透镜阵列（MLA）与光纤阵列的无源对准（精度 ±1μm）

针对高速率（≥100Gbps）系统，还需考虑光斑的时间相干性控制，通过空间滤波器抑制高阶模式，确保光信噪比（OSNR）≥25dB。

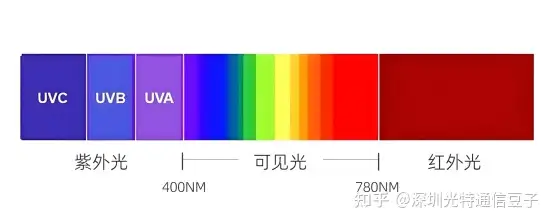

七、光谱特性的协同设计

光纤传输窗口与光源波长的匹配度，直接影响传输损耗与色散特性。在 C 波段（1530-1565nm），标准单模光纤的衰减系数≤0.2dB/km，而当光源波长偏移至 1380nm 水吸收峰时，衰减会骤增至 1dB/km 以上。

专业的光谱匹配策略包括：

激光器的中心波长稳定度（≤±0.5nm/℃）

光纤的零色散波长与工作波长偏差（≤10nm）

带宽匹配（光源谱宽≤0.1nm 对应单模光纤的 100km 传输）

相干光通信中的偏振态与波长锁定（稳定度≤1MHz）

通过上述七大要素的系统调控，可实现光模块与光纤的耦合效率≥90%，且在 1000 次热循环（-40~85℃）后的损耗变化≤0.3dB，为光通信系统的高性能运行奠定坚实基础。
