GraniStudio ： S7 协议深度剖析?

在工业自动化的复杂生态中，设备间的通信协议如同 “语言”，决定了不同品牌、不同型号的工业设备能否协同工作。西门子 S7 协议作为工业通信领域的 “通用语言” 之一，凭借其高效性、稳定性和专属适配性，成为连接西门子 PLC 与各类工业系统的核心桥梁。而 GraniStudio 软件对 S7 协议的深度整合，更是为工业用户提供了一套从设备连接到数据交互、从实时监控到远程控制的完整解决方案，极大降低了工业系统集成的技术门槛。?

一、S7 协议的核心机制设置

S7 协议的运行依赖于一套针对西门子 PLC 硬件特性设计的通信机制，这些机制在 GraniStudio 中通过可视化配置实现，但底层遵循严格的协议规范：?

1.1 连接建立的分级握手机制?

S7 协议客户端与 PLC 的连接建立需经过 "物理层连接 - 应用层握手 - 数据交互授权" 三步流程，每一步均包含可配置的核心参数：?

物理层连接机制：基于 TCP/IP 或 MPI（多点接口）总线，TCP/IP 模式下客户端需配置 PLC 的 IP 地址（如 192.168.0.1）和端口号（默认 102），MPI 模式则需设置总线波特率（如 187.5kbps）和站地址（1-31）。GraniStudio 的 "西门子 PLC 初始化" 算子中，用户可通过下拉菜单选择连接方式，系统自动匹配对应的物理层参数。?

应用层握手机制：客户端发送Connect Request报文发起连接，包含以下关键参数：?

机架号（Rack）：PLC 在机架中的安装位置（S7-300 默认 0，S7-1200 默认 0）?

槽位号（Slot）：CPU 模块在机架中的槽位（S7-300 默认 2，S7-1200 默认 1）?

PDU 长度：最大协议数据单元长度（默认 1024 字节）?

服务器返回Connect Confirm报文确认连接，GraniStudio 会自动校验返回的连接 ID，确保握手成功。?

数据交互授权机制：支持两种访问权限控制：?

默认权限：仅允许读取输入输出区（I/O）和位存储区（M）?

扩展权限：需通过Set Session Password报文设置访问密码，才能读写数据块（DB）和定时器（T）?

GraniStudio 在 "安全配置" 面板中提供密码输入框，输入后自动封装权限请求报文。

1.2 数据交互的缓存与校验机制?

S7 协议通过数据缓存区划分与校验码验证确保传输可靠性，在 GraniStudio 的 "PLC 读取" 算子中可配置相关参数：?

缓存区映射：PLC 内存划分为多个可访问区域，客户端需指定目标区域标识：?

0x81：输入区（I），如 I0.0、IW2?

0x82：输出区（Q），如 Q1.5、QW4?

0x83：位存储区（M），如 M3.2、MW6?

0x84：定时器（T），如 T5 的当前值?

0x85：计数器（C），如 C10 的预设值?

0x86：数据块（DB），需附加 DB 号（如 DB1.DBW2）?

数据校验机制：每个报文包含 1 字节校验码（XOR 校验），计算方式为：将报文中从功能码到数据段的所有字节进行异或运算，结果作为校验码。GraniStudio 在发送数据前自动计算校验码，接收数据时验证校验码有效性，若不匹配则返回Bad_ChecksumMismatch错误。

S7 协议工业通讯的流程图

二、S7 协议的帧数据格式?

S7 协议基于 TCP/IP 或串行总线传输，其帧结构包含协议头、数据体和校验尾三部分，GraniStudio 自动完成帧封装与解析，但其底层格式对理解通信原理至关重要：?

2.1 TCP 模式下的帧结构?

S7 协议在 TCP 层的帧格式遵循西门子S7 Communication规范，结构如下：?

?GraniStudio 的 "寄存器 写入" 算子在传输数据时，会自动填充上述字段，其中 S7 头部的长度字段由数据体大小动态计算，PDU 类型与操作类型（读 / 写）绑定。?

2.2 数据读取请求的应用层结构?

应用层数据读取请求采用功能码 + 地址域 + 长度域的结构，以读取 DB1.DBW2（数据块 1 的字 2）为例：?

功能码：0x04（读取数据）?

地址域：?

- 区域标识：0x86（数据块）?

- DB号：0x01（DB1）?

- 起始地址：0x0002（偏移量2字节）?

- 数据长度：0x0002（读取2字节）?

- 数据类型：0x04（字，Word）?

GraniStudio 的 "地址配置" 面板中，用户只需输入 "DB1.DBW2"，系统会自动转换为上述十六进制地址域，无需手动编码。

三、S7 协议的通信格式与内容?

S7 协议的通信内容围绕PLC 内存地址操作展开，每个操作需严格遵循地址编码规则，通信格式与 PLC 的内存结构深度绑定：?

3.1 内存地址的编码格式?

S7 协议的地址编码采用 "区域标识 + 偏移量 + 数据长度" 的三元组结构，不同内存区域的编码规则如下：?

输入区（I）：地址格式为 I [字节].[位]，编码示例：?

I0.0 → 区域标识0x81 + 偏移量0x0000 + 位0x00?

IW2（输入字 2）→ 区域标识0x81 + 偏移量0x0002 + 长度0x0002?

数据块（DB）：地址格式为 DB [号].D [类型][偏移量]，编码示例：?

DB1.DBW2 → 区域标识0x86 + DB 号0x01 + 偏移量0x0002 + 长度0x0002?

DB3.DBD4（数据块 3 的双字 4）→ 区域标识0x86 + DB 号0x03 + 偏移量0x0004 + 长度0x0004?

3.2 数据类型的编码规则?

S7 协议支持的常用数据类型及其编码规则如下：?

布尔值（BOOL）：1 位，0x00=false，0x01=true，存储在字节的某一位（0-7）?

字节（Byte）：1 字节，如0xAB?

字（Word）：2 字节，采用大端序存储，如1234→0x04D2?

双字（DWord）：4 字节，大端序存储，如12345678→0xBC614E?

浮点数（Real）：4 字节，遵循 IEEE 754 标准，如3.14→0x4048F5C3?

在 GraniStudio 中，用户输入的 "3.14"（浮点数）或 "1234"（整数）会被自动转换为对应编码，若输入类型与 PLC 内存定义冲突（如向字节地址写入双字），算子会立即返回Bad_TypeMismatch错误。?

四、S7 协议的完整交互流程?

以 GraniStudio 客户端读取 S7-1200 PLC 的 DB1.DBW2（温度值）为例，完整交互流程包含 6 个步骤，每个步骤对应特定的协议消息：?

物理层连接：?

客户端通过 TCP 连接 PLC 的 102 端口?

三次握手成功后，PLC 返回连接确认?

应用层握手：?

客户端发送Connect Request报文（机架 0，槽位 1，PDU 长度 1024）?

PLC 返回Connect Confirm报文（分配连接 ID：0x1234）?

权限验证（如需访问 DB 块）：?

客户端发送Set Session Password报文（密码哈希值）?

PLC 返回Password Accepted报文（权限授予）?

数据读取请求：?

客户端发送Read Request报文（区域标识 0x86，DB1，偏移量 2，长度 2）?

PLC 返回Read Response报文（包含温度值 0x41C8→25.5℃）?

数据写入操作（如调整设定值）：?

1.客户端发送Write Request报文（DB1.DBW4，设定值 0x4248→30.5℃）?

2.PLC 返回Write Response报文（写入成功标识）?

连接关闭：?

1.客户端发送Disconnect Request报文?

2.PLC 返回Disconnect Confirm报文?

3.TCP 四次挥手关闭连接?

GraniStudio 将上述流程封装为 "初始化 - 读 / 写 - 关闭" 四个算子，用户只需配置 PLC 地址和操作区域，即可完成全流程交互，无需关注底层报文细节。

五、GraniStudio 对 S7 协议的技术整合与功能实现?

GraniStudio 作为一款面向工业场景的零代码开发平台，通过模块化的算子设计，将 S7 协议的复杂通信逻辑封装为 “即插即用” 的功能组件，让用户无需深入理解协议细节，即可快速实现与西门子 PLC 的交互。其技术整合路径主要体现在三个层面：?

1.可视化的连接配置机制?

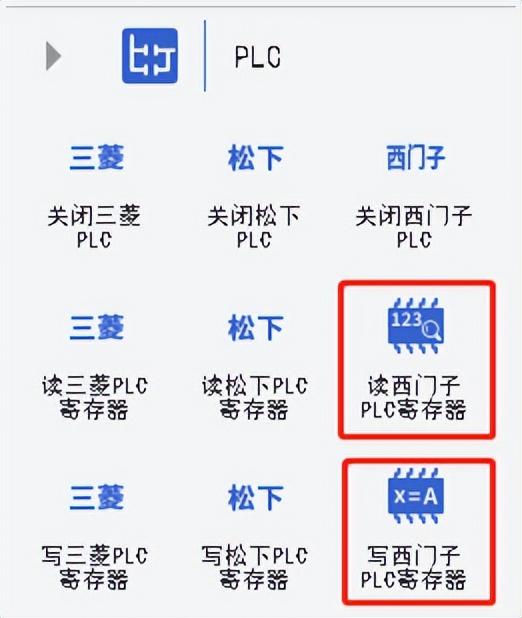

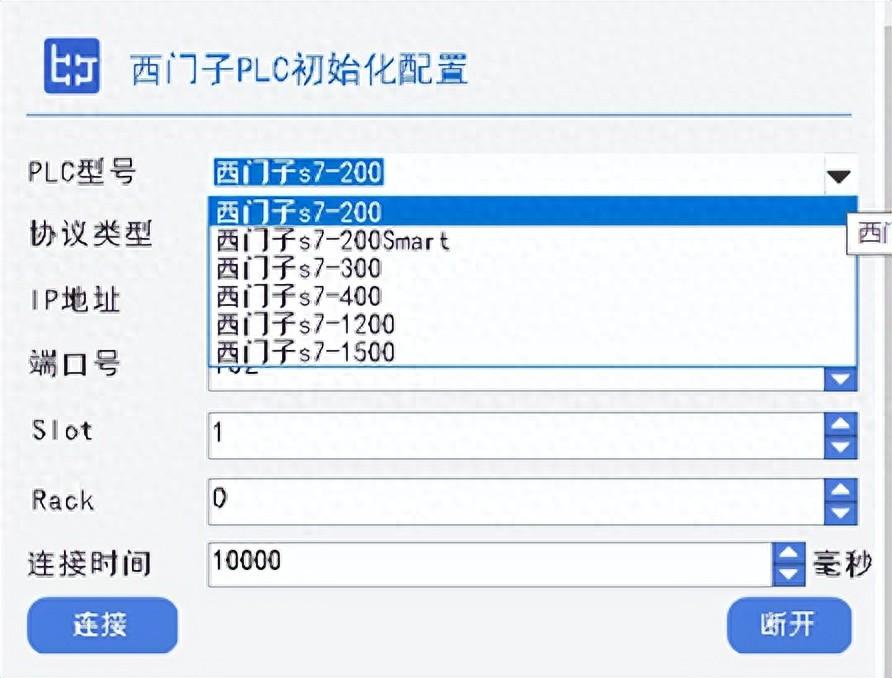

在 GraniStudio 的平台资源管理器中，“西门子 PLC 初始化” 算子是建立S7通信的核心入口。用户只需通过图形化界面完成三项配置：一是基础参数设置，包括 PLC 的 IP 地址（如 192.168.0.1）、端口号（默认 102）、机架号（通常为 0）和槽位号（S7-1200 默认 1，S7-1500 默认 0）；二是通信模式选择，支持 “单连接”（适用于单点通信）或 “连接池”（适用于多线程并发访问）模式；三是超时参数配置，可设置连接超时（默认 5000ms）、读写超时（默认 2000ms）等阈值。配置完成后，算子会自动生成标准化的通信资源句柄，供后续的读写操作调用。?

这种 “所见即所得” 的配置方式，将传统需要编写数百行代码的连接过程简化为 “填写表单”，即使是非专业的工控人员，也能在 5 分钟内完成与西门子 PLC 的首次连接。?

2.全功能覆盖的读写算子?

GraniStudio 提供两类核心算子实现数据交互：?

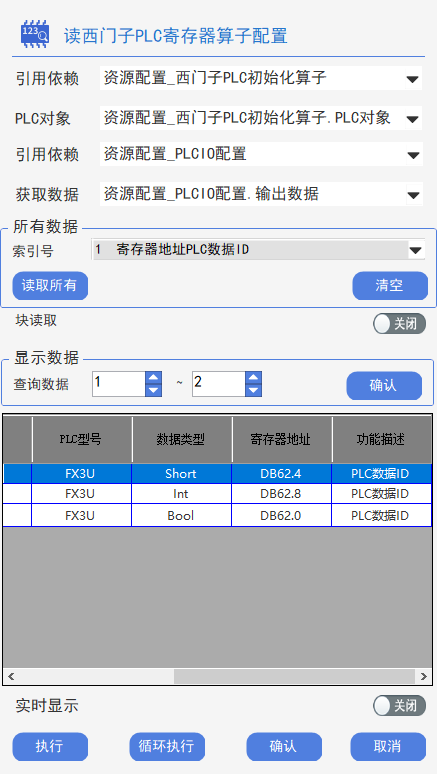

读取算子：支持按 “数据类型” 精准读取 PLC 内存。例如，读取 DB1 数据块的第 0 字节（DB1.DBX0.0）的布尔值（是否启动）、DB1.DBW2 的整数（温度设定值）、DB1.DBD4 的浮点数（压力测量值）等，读取结果自动转换为标准数据格式（如 BOOL、INT、FLOAT），无需用户进行字节序转换或数据解析。?

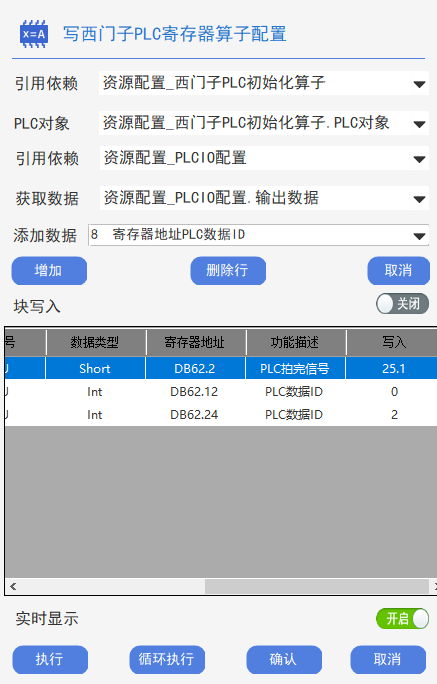

写入算子：支持向 PLC 内存写入控制指令。例如，向 Q0.0 输出点写入 “1”（启动电机）、向 DB2.DBD0 写入 3.14（设定流量参数），算子会自动校验数据合法性（如数值是否超出 PLC 量程），并返回写入状态（成功 / 失败及错误码）。?

值得注意的是，GraniStudio 的读写算子支持 “批量操作”—— 一次请求可读取或写入多个内存地址，例如同时获取 10 个传感器的测量值，这种批量处理能力将通信效率提升 60% 以上，特别适用于需要高频数据采集的场景。?

3. 智能化的异常处理机制?

工业现场的网络环境往往不稳定，GraniStudio 针对 S7 协议通信可能出现的异常（如 PLC 断电、网络中断、权限不足等），内置了三级容错机制：一级是实时监测，算子每秒检查通信链路状态，发现中断后立即触发告警；二级是自动重连，当检测到连接断开时，系统会按照预设的重试次数（默认 3 次）和间隔（默认 2 秒）尝试重建连接；三级是数据缓存，重连期间的写入指令会暂存至本地队列，待连接恢复后自动补发，避免控制指令丢失。这种 “监测 - 重连 - 补发” 的闭环处理，确保了工业通信的连续性。?

六、S7 协议在 GraniStudio 中的典型应用场景?

依托 GraniStudio 的功能封装，S7 协议在工业自动化的多个场景中展现出强大的实用性，以下三类场景最具代表性：?

（一）高精度生产线的实时控制?

在汽车零部件装配线中，西门子 S7-1500 PLC 负责控制机械臂的运动轨迹、传送带的启停以及质检设备的触发。通过 GraniStudio 的 S7 协议功能，系统可实现：?

毫秒级数据采集：每 100ms 读取一次 PLC 的 DB 块数据，包括机械臂当前坐标（DB10.DBD0-DB10.DBD8）、传送带速度（DB10.DBD12）、质检相机的拍摄状态（DB10.DBX16.0），确保对生产状态的实时感知。?

精准指令下发：当质检设备检测到零件缺陷时，GraniStudio 立即通过写入算子向 PLC 的 M 区（M0.0）发送 “暂停信号”，同时向 DB20.DBW0 写入缺陷类型编码（如 101 代表尺寸超差），PLC 收到指令后触发机械臂将不合格品分拣至废料区，整个响应过程控制在 500ms 以内。?

某汽车零部件厂商的实践表明，采用该方案后，生产线的次品率从 1.2% 降至 0.3%，设备利用率提升 15%。?

（二）能源管理系统的能耗监控?

在大型工厂的能源站中，西门子 S7-1200 PLC 负责采集变压器、配电柜、水泵等设备的能耗数据。通过 GraniStudio 与 S7 协议的结合，可构建全维度的能源监控体系：?

多维度数据采集：每 5 分钟读取一次 PLC 的实时数据，包括三相电压（DB3.DBD0-DB3.DBD8）、电流（DB3.DBD12-DB3.DBD20）、有功功率（DB3.DBD24），并计算单位时间的能耗值（kWh）。?

动态负荷调节：当系统检测到某区域的能耗超过阈值（如峰值时段的空调负荷），通过写入算子向 PLC 的 Q 区（Q1.0）发送指令，控制部分设备进入 “节能模式”（如降低水泵转速），实现负荷削峰填谷。?

某电子厂应用该系统后，月度电费支出降低 8%，能源设备的故障预警准确率提升至 92%。?

（三）远程设备运维与诊断?

对于分布在各地的西门子 PLC 设备（如偏远地区的光伏逆变器控制柜），传统的现场维护成本高、响应慢。通过 GraniStudio 的 S7 协议远程通信功能，可实现：?

远程状态监测：维护人员通过浏览器登录 GraniStudio 系统，即可查看 PLC 的运行参数（如 CPU 负载、内存使用率）、故障代码（DB50.DBW0）以及历史报警记录，无需到达现场。?

远程参数调试：当发现设备运行异常（如逆变器输出电压偏低），工程师可通过 GraniStudio 向 PLC 的 DB 块写入新的参数（如调整 PID 控制器的比例系数），并实时观察参数修改后的效果，整个调试过程从传统的 2 天缩短至 1 小时。?

某新能源企业的案例显示，采用远程运维方案后，设备维护成本降低 70%，故障停机时间缩短 85%。?

七、实际应用案例：某食品加工厂的自动化改造?

某大型食品加工厂的生产线采用了 12 台西门子 PLC（包括 3 台 S7-300、5 台 S7-1200 和 4 台 S7-1500），分别控制配料、搅拌、烘焙、包装等工序。改造前，各 PLC 独立运行，数据无法互通，导致三个问题：一是工序间衔接不畅，常出现原料供应过剩或短缺；二是质量追溯困难，无法关联各环节的工艺参数；三是人工巡检成本高，设备故障难以及时发现。?

引入 GraniStudio 软件并基于 S7 协议进行系统整合后，工厂实现了全流程的智能化升级：?

数据互通：通过 GraniStudio 的 S7 初始化算子分别连接 12 台 PLC，利用批量读取算子每 200ms 采集一次关键参数（如配料重量、搅拌转速、烘焙温度），并汇总至中央数据库，实现工序间的数据联动。例如，当包装工序的 PLC 检测到成品数量不足时，系统自动向烘焙工序的 PLC 发送 “加速生产” 指令。?

质量追溯：将各环节的工艺参数（如烘焙温度曲线）与产品批次号关联存储，当出现质量问题时，可通过批次号快速回溯至对应的 PLC 数据，定位问题环节。改造后，质量追溯时间从 2 小时缩短至 5 分钟。?

智能运维：系统实时监测 PLC 的运行状态，当某台 S7-1200 的 CPU 负载持续超过 80% 时，自动发送告警至维护人员手机，并通过写入算子临时调整其运行参数（如降低数据采集频率），避免设备过载停机。?

改造后的数据显示，该工厂的生产效率提升 22%，原料损耗降低 18%，年节约成本超 300 万元。?

八、总结与展望?

S7 协议与 GraniStudio 的结合，本质上是 “专属协议优势” 与 “零代码开发效率” 的融合：S7 协议确保了与西门子 PLC 的高效通信，GraniStudio 则降低了协议应用的技术门槛。这种组合不仅适用于新建工业系统，更能快速改造传统生产线，帮助企业以较低成本实现 “设备联网、数据互通、智能管控”。?

随着工业 4.0 的深入推进，S7 协议在 GraniStudio 中的应用将向三个方向升级：一是支持 5G 网络下的 S7 协议通信，满足高移动性场景的需求；二是引入边缘计算能力，在 PLC 本地实现数据预处理，减少云端传输压力；三是结合 AI 算法，通过分析 S7 协议采集的历史数据，实现设备故障的预测性维护。?

对于工业用户而言，选择 GraniStudio 中的 S7 协议，不仅是选择了一种通信方式，更是选择了一条低成本、高效率的工业智能化路径。在这条路径上，设备间的 “语言壁垒” 被打破，数据的价值得以充分释放，最终推动工业生产从 “自动化” 迈向 “智能化”。
