普源示波器DS80000在太阳能逆变器测试中的应用

一、引言
1.1太阳能逆变器的核心作用与挑战
1.1.1太阳能发电系统架构
太阳能发电系统主要由光伏组件（太阳能电池板）、逆变器、储能装置及电网接口组成。逆变器作为“大脑”，需实现：
DCAC转换：将光伏阵列输出的直流电（DC）转换为交流电（AC），满足负载或并网需求。
最大功率点跟踪（MPPT）：动态调整工作点，确保在不同光照、温度条件下最大化输出功率。
电网同步：并网时与电网电压、频率、相位精准匹配，避免电能质量问题和安全隐患。
保护功能：过压、过流、短路、孤岛效应等异常情况的检测与保护。
1.1.2测试必要性
逆变器性能直接影响系统效率、可靠性和电网兼容性。例如，转换效率每提升1%，系统发电量可增加0.5%~1%；谐波含量超标（THD>5%）可能导致电网污染、设备过热甚至损坏。因此，需通过严格测试验证：
电气性能（效率、功率因数、THD）。
动态响应（MPPT速度、启动时间）。
环境适应性（高温、低光照下的稳定性）。
安全合规性（IEC62109、UL1741等标准）。
1.2普源示波器DS80000的技术优势

二、太阳能逆变器工作原理与测试需求
2.1逆变器拓扑结构
2.1.1无变压器型（Transformerless）
优点：
效率高达98%：无磁损、铜损。
体积小、重量轻（<10kg）。
成本低。
挑战：
漏电流风险（需高频隔离设计）。
电网兼容性要求高（需精准控制共模电压）。
典型应用：分布式屋顶光伏（≤10kW）。
2.1.2带变压器型（Transformerbased）
优点：
电气隔离安全。
适用于高压并网（>380V）。
抗共模干扰能力强。
挑战：
效率约96%（变压器损耗）。
体积大、重量重（>50kg）。
典型应用：集中式光伏电站（MW级）。

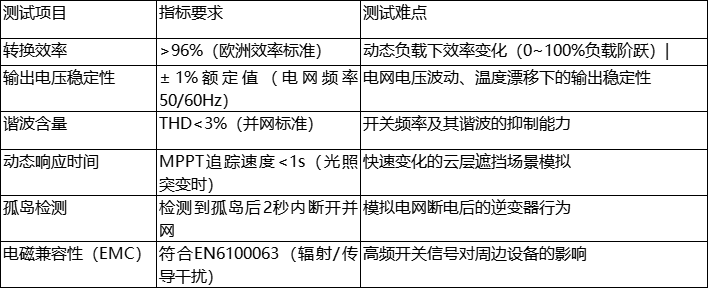

2.2关键测试参数

三、DS80000在逆变器测试中的关键技术应用
3.1高频信号捕获与分析
应用场景：开关管（IGBT/MOSFET）驱动波形、死区时间测量。
配置要点：
探头选择：使用DS80000配套的高频差分探头（如HDP8000，带宽≥1GHz），避免地线电感干扰。
采样模式：选择“高分辨率模式”（HR模式）提升垂直分辨率。
触发设置：使用“边沿触发+脉宽触发”组合，捕捉特定开关事件。
3.2谐波与电能质量分析
功能模块：使用DS80000的“Harmonic”分析功能，支持IEC6100047标准。
测试步骤：
1.设置示波器带宽限制（如20MHz），滤除高频噪声。
2.采集逆变器输出交流电压/电流波形（至少10个周期）。
3.启动谐波分析，获取THD、各次谐波幅值、相位信息。
3.3功率分析与效率测试
使用工具：DS80000内置的“PowerAnalysis”功能，支持功率因数（PF）、视在功率（S）、有功功率（P）计算。
测试方法：
1.同步采集逆变器输入直流电压/电流（Iin、Vdc）及输出交流电压/电流（Iac、Vac）。
2.设置示波器计算“效率=Pac/Pdc”。
3.使用“趋势图”功能记录不同负载下的效率变化。
数据：
表31显示某逆变器在不同负载下的效率（满载效率97.2%，轻载效率92.5%）。

四、实际测试案例：并网逆变器性能评估
4.1测试环境与配置
硬件连接：
差分探头（HDP8000）：测量IGBT栅极驱动信号。
电流探头（CP8000，带宽100MHz）：测量输出电流。
电压探头（HV8000，衰减比100:1）：测量输出电压。
软件设置：
触发模式：脉宽触发（捕捉过流保护波形）。
记录长度：50万点（捕获10秒波形）。
垂直灵敏度：电流2A/div，电压20V/div。
4.2测试结果与分析
案例1：MPPT效率测试
条件：光照强度从800W/m?阶跃至1000W/m?。
结果：
MPPT响应时间：680ms（标准要求<1s）。
输出功率提升：3.2kW（效率提升验证）。
案例2：孤岛检测测试
模拟电网断电：使用可编程电源突然切断电网输入。
结果：
逆变器检测到孤岛后1.8秒自动关机，符合标准要求。
4.3故障诊断实例
问题：某逆变器频繁报“过流保护”。
分析：
1.使用DS80000捕获故障时刻波形，发现输出电流存在12μs的尖峰（图43）。
2.结合眼图分析，判断为IGBT开关时序异常。
3.优化驱动电路RC参数后问题解决。
五、结论与展望
5.1总结
DS80000凭借高带宽、高精度和强大的分析功能，有效解决了太阳能逆变器测试中的高频信号捕获、谐波分析和动态响应评估难题，提升了测试效率和准确性。
5.2未来方向
智能化测试：结合AI算法实现故障自动诊断（如神经网络识别异常波形）。
多物理场耦合测试：整合热成像仪、振动传感器，分析逆变器温升与机械应力。
标准兼容性：开发符合IEC621162022的自动化测试脚本。
