该TPS63710是一个反相降压DC-DC转换器,可产生低至-5.5 V的负输出电压。它提供高达 1 A 的输出电流,具体取决于输入电压与输出电压的比率。其滤波参考系统提供高性能电信系统所需的低 1/f 噪声。
该TPS63710采用固定频率PWM控制拓扑结构。它具有内部电流限制和热关断功能。输入电压范围为 3.1 V 至 14 V,允许该TPS63710用于各种应用,其中负输出电压由较高的正输入电压(绝对值)产生。
*附件:tps63710.pdf
同步整流提供高效率,特别是对于 -1.8 V 等小输出电压,这些电压通常用作高性能 DAC 和 ADC 的负电源电压。1.5 MHz的固定开关频率允许使用小型外部元件,并实现较小的解决方案总尺寸。
该TPS63710采用 3 mm × 3 mm WSON 封装,可在高环境温度下运行的应用中提供良好的热性能。
特性
- 3.1 V 至 14 V 输入电压范围
- 1 A 输出电流
- 效率高达 91%
- ±1.5%输出电压精度
- 同步整流
- 低1/f噪声参考系统
- 噪声:22 μV
有效值(10 Hz 至 100 kHz) - 输出电压:-1 V 至 -5.5 V
- |V
外|< 0.7 x 伏在 - 1.5MHz 固定频率 PWM 模式
- 热关断
- 5μA关断电流
- 3mm × 3mm WSON 封装

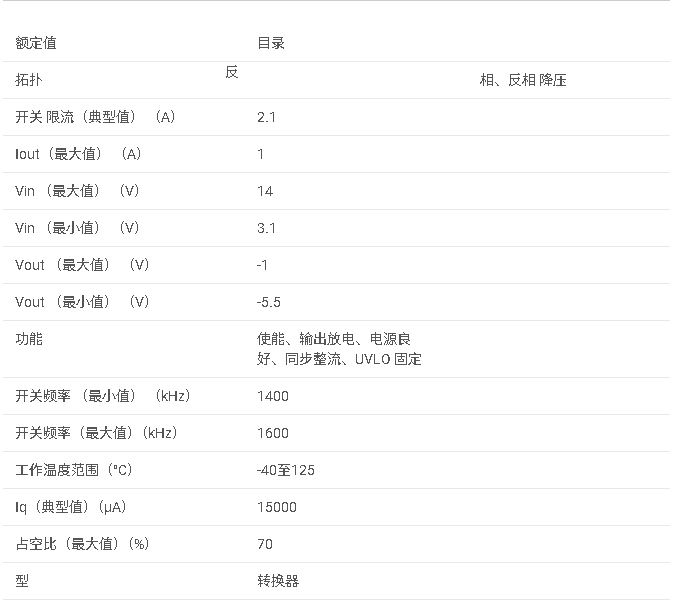

参数

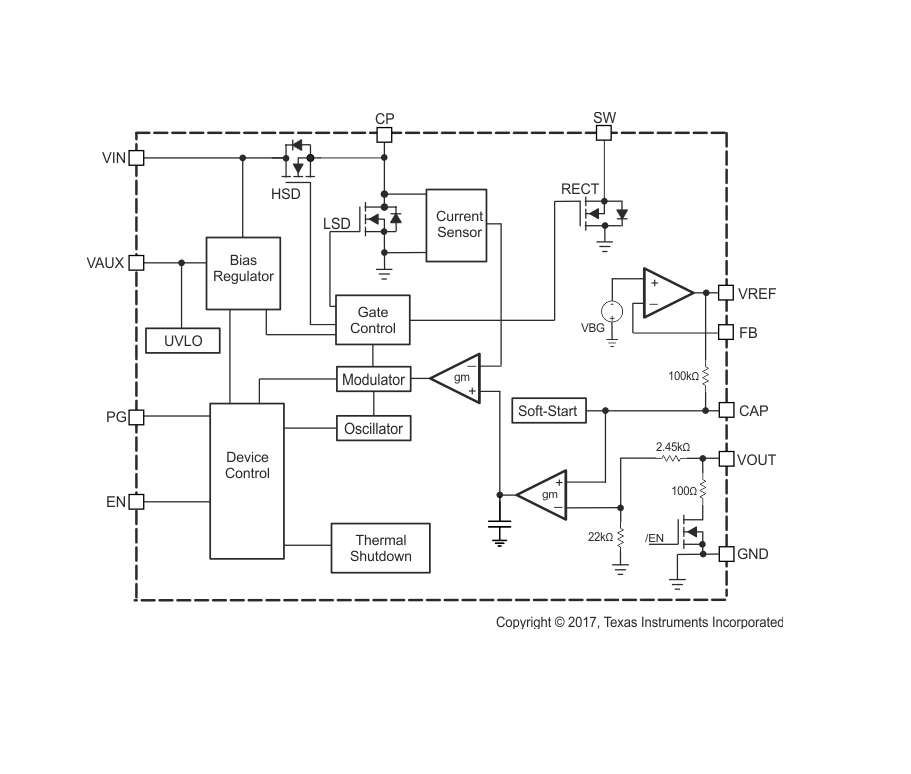

方框图
1. 核心特性?
- ?输入电压范围?:3.1V至14V,支持宽电压应用场景。
- ?输出能力?:最大1A电流,输出电压范围-1V至-5.5V(需满足|VOUT| < 0.7×VIN)。
- ?高效能?:同步整流设计,效率高达91%(典型值)。
- ?低噪声?:22?VRMS噪声(10Hz-100kHz),适用于高灵敏度通信系统。
- ?精准控制?:±1.5%输出电压精度,1.5MHz固定频率PWM模式。
?2. 关键应用领域?
?3. 功能描述?
- ?拓扑结构?:基于反相降压拓扑,通过LC滤波器实现低纹波输出。
- ?噪声抑制?:外部CAP引脚电容过滤1/f噪声,参考系统增益级优化噪声性能。
- ?保护机制?:
- 电流限制(峰值1.4A-3A,随输入电压调整)。
- 热关断(160°C触发,20°C滞后)。
- 欠压锁定(2.55V-2.7V阈值)。
?4. 设计要点?
- ?元件选型?:
- ?电感?:2.2?H(VIN<9V)或4.7?H(VIN≥9V)。
- ?电容?:需考虑直流偏置效应(如CCP≥4?F有效电容)。
- ?布局建议?:缩短CAP/FB/VREF走线,输入/输出电容就近放置。
?5. 典型应用电路?
- ?**-1.8V输出**?:4.5V-14V输入,196kΩ/150kΩ分压电阻,4.7?H电感。
- ?**-5V输出**?:8.8V-14V输入,130kΩ/24kΩ分压电阻,3×10?F CCP电容。
?6. 性能数据?
- ?效率曲线?:VOUT=-1.8V时,VIN=5V效率达85%(负载500mA)。
- ?瞬态响应?:负载阶跃(100mA?900mA)下输出电压波动<1%。
- ?噪声谱密度?:10Hz-100kHz带宽内22?VRMS(VOUT=-1.8V)。
-
