电气守护者——TVS二极管的神奇力量

1. TVS 作用

TVS(Transient Voltage Suppressor)二极管是一种用于保护电子器件不受静电和意外浪涌电压影响的二极管。工作原理与齐纳二极管相同，但具备 ESD(Electro

Static discharge)耐量保证、高额定电流、低结电容等专门用于保护的特性。

将 TVS 二极管与想要保护的电子元件并联配置。电路正常工作时，二极管处于 OFF 状态;施加浪涌等过电压时，将变为 ON 状态，将脉冲电流通过TVS导入到地，钳制住过电压，保护电路后段。如下图一所示：

（图一 TVS 二极管保护作）

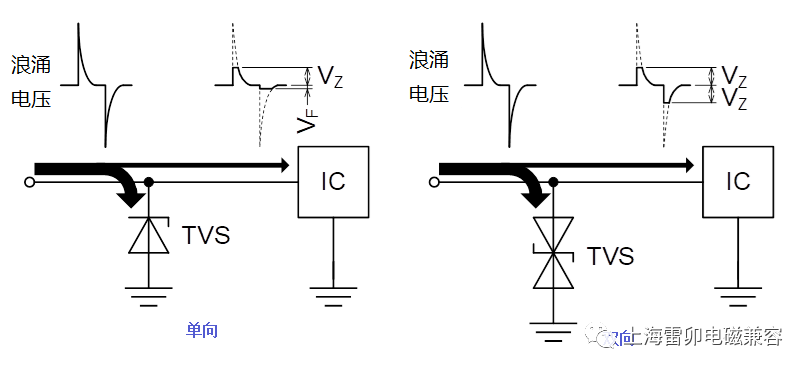

2. TVS 类型：单向和双向型

TVS 二极管分为单向型和双向型，必须根据信号极性选择要放置的 TVS 类型。对于像直流电源那样只有正极性(或负极性)的线路，或者像数字信号那样只有 Low 和 High 正极的信号，单向型、双向型都可以使用。而如果信号具有正负两极，例如非偏置的模拟信号或 CAN (Controller Area Network)控制区域。网络通信，请使用双向类型。

3. TVS通信接口使用方案举例

下图是在各种通信线路上配置 TVS 的示例。由于 TVS 在端子间具有寄生电容，该电容的容量大的话会影响信号波形，通信质量会下降。因此，必须选择电容值适合通信线路频率的元件。

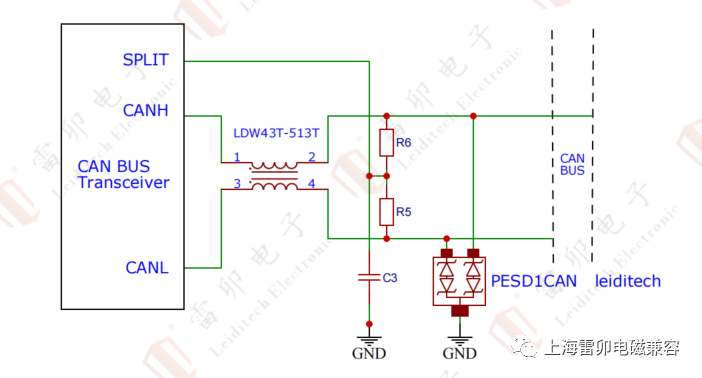

（1）CAN 接口静电保护方案

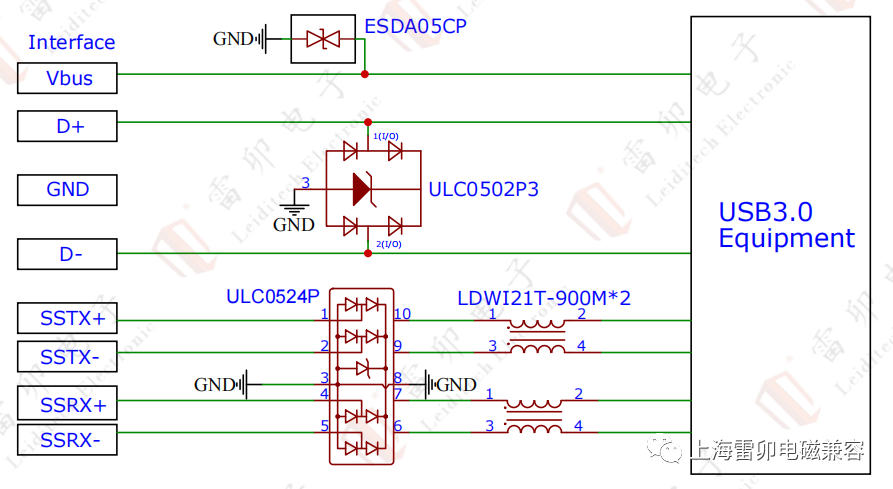

（2）USB3.0/TYPE-C 静电滤波保护方案

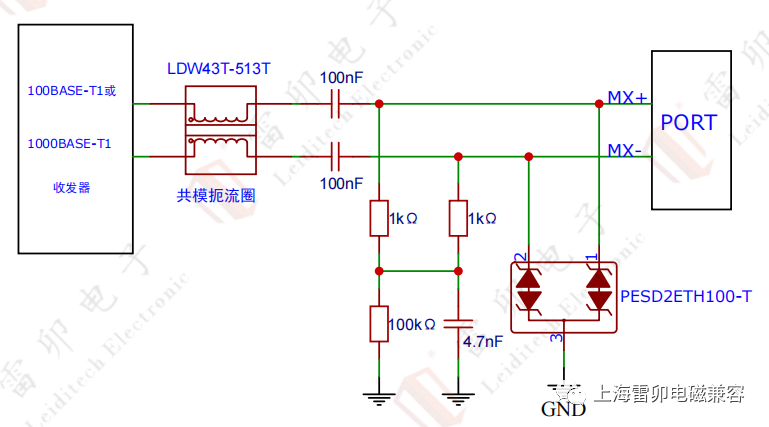

（3）车载以太网保护方案

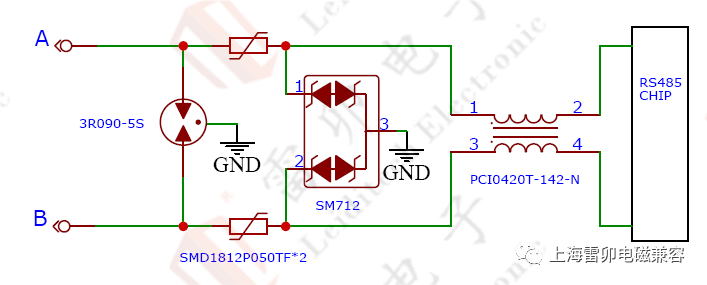

（4)RS485 浪涌滤波保护方案
