?前言

本文适用开发环境如下：

Windows开发环境：Windows 7 64bit、Windows 10 64bit

虚拟机：VMware15.5.5

Linux开发环境：Ubuntu18.04.464bit

LinuxSDK：T113_Tina5.0-V1.0(Linux)

Kernel：Linux-RT-5.4.61

我司提供的Linux-RT内核应用了开源的RT PREEMPT机制进行补丁。PREEMPT_RT补丁的关键是最小化不可抢占的内核代码量，同时最小化必须更改的代码量，以便提供这种附加的可抢占性。PREEMPT_RT补丁利用Linux内核的SMP功能来添加这种额外的抢占性，而不需要完整的内核重写。Linux-RT内核增加PREEMPT_RT补丁后，增加了系统响应的确定性和实时性，但是代价是CPU性能降低。

Linux-RT内核与普通Linux内核相比，几个主要的相同之处是：

具有相同的开发生态系统，包括相同工具链、文件系统和安装方法，以及相同的POSIX API等。

仍然存在内核空间和用户空间的划分。

Linux应用程序在用户空间中运行。

Linux-RT内核与普通Linux内核在常规编程方式上的几个主要不同之处是：

调度策略。

优先级和内存控制。

基于Linux-RT内核的应用程序使用了调度策略后，系统将根据调度策略对其进行调优。

Linux系统实时性测试

本章节主要介绍使用Cyclictest延迟检测工具测试Linux系统实时性的方法。Cyclictest是rt-tests测试套件下的一个测试工具，也是rt-tests下使用最广泛的测试工具，一般主要用来测试内核的延迟，从而判断内核的实时性。

我司默认使用是的Linux内核，同时提供了Linux-RT内核位于产品资料“4-软件资料LinuxKernelimagelinux-5.4-[版本号]-[Git系列号]nand”目录下，请按照如下方法替换为Linux-RT内核。

将Linux-RT内核镜像boot-rt.fex和Linux-RT内核配套的内核模块目录modules-rt拷贝至Ubuntu工作目录下，执行如下命令，进入modules-rt目录下将Linux-RT内核模块压缩包解压。

Host# cd modules-rt/

Host# tar -zxf 5.4.61-rt37-gb1bd4aa.tar.gz

图 1

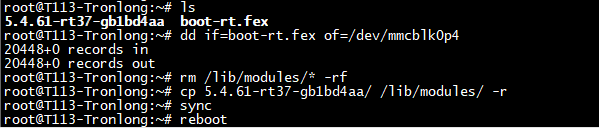

将内核镜像和解压后的内核模块拷贝至评估板文件系统任意目录下。执行如下命令，分别替换内核镜像和内核模块至Linux系统启动卡，评估板重启生效。

备注：若使用eMMC配置评估板，请使用emmc目录下的Linux-RT内核镜像和Linux-RT内核模块，并修改Linux系统启动卡对应设备节点为"/dev/mmcblk1p4"。

Target# dd if=boot-rt.fexof=/dev/mmcblk0p4

Target# rm /lib/modules/* -rf

Target# cp 5.4.61-rt37-gb1bd4aa/ /lib/modules/ -r

Target# sync

Target# reboot

图 2

图 3Linux-RT内核

Cyclictest工具简介

Cyclictest常用于实时系统的基准测试，是评估实时系统相对性能的最常用工具之一。Cyclictest反复测量并精确统计线程的实际唤醒时间，以提供有关系统的延迟信息。它可测量由硬件、固件和操作系统引起的实时系统的延迟。

为了测量延迟，Cyclictest运行一个非实时主线程（调度类SCHED_OTHER），该线程以定义的实时优先级（调度类SCHED_FIFO）启动定义数量的测量线程。测量线程周期性地被一个到期的计时器（循环报警）所定义的间隔唤醒，随后计算有效唤醒时间，并通过共享内存将其传递给主线程。主线程统计延迟值并打印最小、最大和平均延迟时间。

参考链接：https://wiki.linuxfoundation.org/realtime/documentation/howto/tools/cyclictest/start?s[]=cyclictest。

使用Cyclictest测试系统实时性

本次测试对比基于Linux-RT-5.4.61内核和Linux-5.4.61内核的Linux系统实时性。参照如下步骤，结合Iperf和Cyclictest工具测试系统的实时性。此处使用Iperf工具不断触发系统中断，提高中断处理负载，以便更好测试系统实时特性。

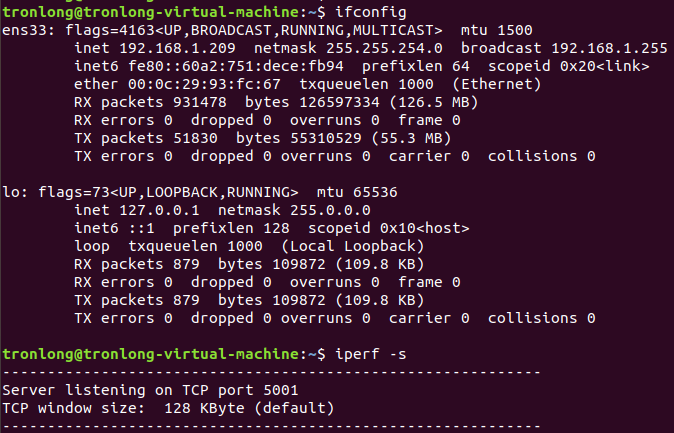

在Ubuntu执行如下命令查看IP地址，并以服务器模式启动Iperf测试。

Host# ifconfig

Host# iperf-s

图 4

分别使用Linux-RT-5.4.61内核和Linux-5.4.61内核启动评估板，执行如下命令以客户端模式启动Iperf，并连接至服务器端（Ubuntu系统）。"192.168.1.209"为Ubuntu的IP地址，"-t3600"指定测试时间为3600秒，"&"表示让程序在后台运行。

Target# iperf -c 192.168.1.209 -d -t3600 > /dev/null 2>&1 &

图 5

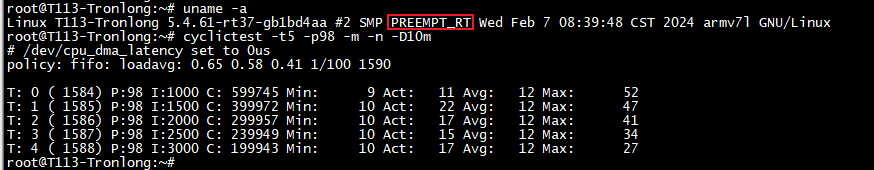

执行如下命令使用Cyclictest程序测试系统实时性。

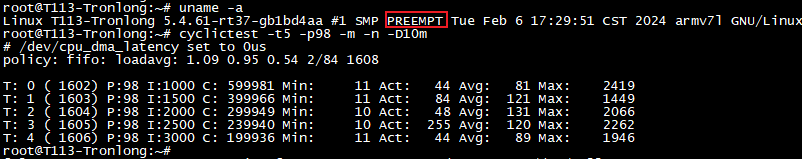

Target# cyclictest -t5 -p98 -m -n -D10m

图 7Linux-5.4.61内核测试结果

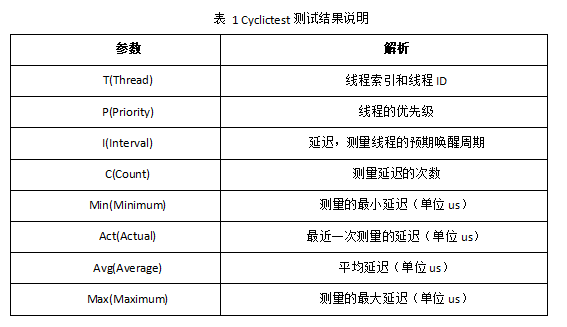

表 1Cyclictest测试结果说明

对比测试数据，可看到基于Linux-RT-5.4.61内核的系统的延迟更加稳定，平均延迟、最大延迟更低，系统实时性更佳。

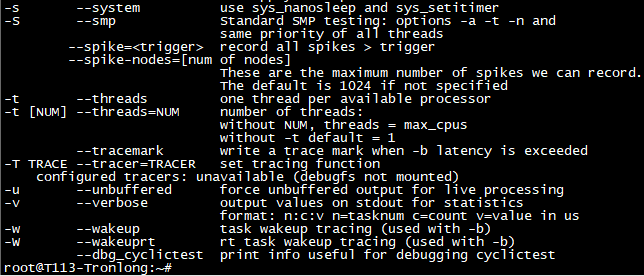

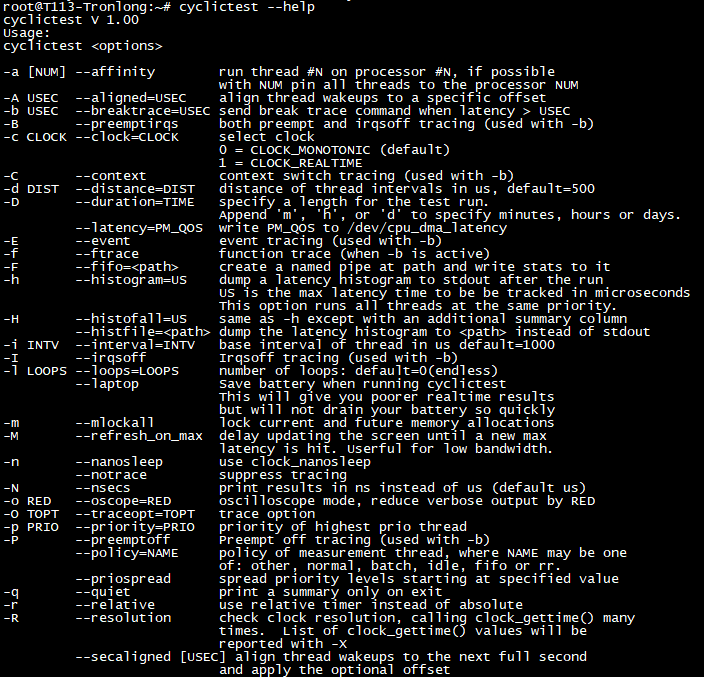

Cyclictest命令参数解析可执行"cyclictest --help"查看，如下图所示。

图 8

图 9

Linux-RT性能测试

本次测试分别在CPU空载、满负荷（运行stress压力测试工具）、隔离CPU核心的情况下，对比评估Linux-RT内核的系统实时性。

CPU空载状态

评估板上电启动，进入评估板文件系统执行如下命令，修改内核printk日志等级，避免内核打印信息影响实时测试。

Target# echo 1 > /proc/sys/kernel/printk

调整内存分配策略为“2”，禁用内存过度使用。避免出现OOM(Out-of-Memory) Killer攻击某些进程而产生延迟，影响测试结果。

Target# echo 2 > /proc/sys/vm/overcommit_memory

图 10

执行如下命令，基于CPU空载状况下测试系统的实时性。测试指令需运行12小时，请保持评估板长时间稳定工作，测试完成后将生成统计结果output文件。

Target# cyclictest -m -n -Sp99 -i1000 -h800 -D12h -q > output

图 11

参数解析：

-m：锁定当前和将来的内存分配；

-n：使用clock_nanosleep；

-S：采用标准SMP测试；

-p：设置线程优先级；

-i：设置线程的基本间隔；

-h：运行后将延迟直方图转储至标准输出，亦可指定要跟踪的最大延时时间（以微秒为单位）；

-D：指定测试运行时长，附加m（分钟）、h（小时）、d（天）指定；

-q：运行时不打印相关信息；

CPU满负荷状态

评估板上电启动，进入评估板文件系统执行如下命令，修改内核printk日志等级，避免内核打印信息影响实时测试。

Target# echo 1 > /proc/sys/kernel/printk

调整内存分配策略为“2”，禁用内存过度使用。避免出现OOM(Out-of-Memory) Killer攻击某些进程而产生延迟，影响测试结果。

Target# echo 2 > /proc/sys/vm/overcommit_memory

图 12

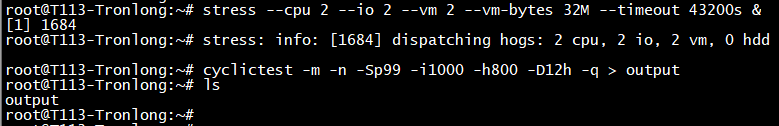

执行如下命令，运行stress压力测试工具，使得CPU处于满负荷状态。再使用cyclictest工具测试CPU满负荷状态下的系统实时性能。测试指令需运行12小时，请保持评估板长时间稳定工作，测试完成后将生成统计结果output文件。

Target# stress --cpu 2--io 2--vm 2--vm-bytes 32M --timeout43200s &

Target# cyclictest -m -n -Sp99 -i1000 -h800 -D12h -q > output

图 13

参数解析：

--cpu：指定压力测试的进程个数；

--io：指定I/O测试的进程个数；

--vm：指定内存测试的进程个数；

--vm-bytes：指定每个内存测试进程中分配内存的大小；

--timeout：指定测试时长；

隔离CPU核心状态

本次测试以隔离CPU1核心为例，通过降低系统上所运行的其他进程对隔离CPU1产生的延迟影响，确保CPU1进程的正常运行，进而评估Linux-RT内核的系统实时性。

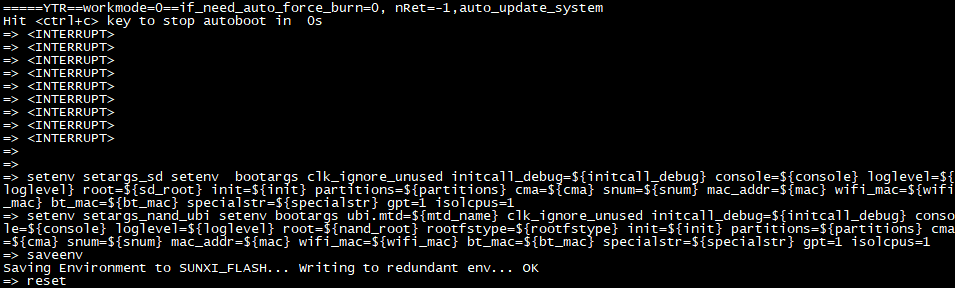

评估板上电启动后，在U-Boot倒计时结束之前按下空格键进入U-Boot命令行模式，执行如下命令，修改环境变量，隔离CPU1核心。

U-Boot# setenv setargs_sd setenv bootargs clk_ignore_unused initcall_debug=${initcall_debug} console=${console} loglevel=${loglevel} root=${sd_root} init=${init} partitions=${partitions} cma=${cma} snum=${snum} mac_addr=${mac} wifi_mac=${wifi_mac} bt_mac=${bt_mac} specialstr=${specialstr} gpt=1 isolcpus=1

U-Boot# setenv setargs_nand_ubi setenv bootargs ubi.mtd=${mtd_name} clk_ignore_unused initcall_debug=${initcall_debug} console=${console} loglevel=${loglevel} root=${nand_root} rootfstype=${rootfstype} init=${init} partitions=${partitions} cma=${cma} snum=${snum} mac_addr=${mac} wifi_mac=${wifi_mac} bt_mac=${bt_mac} specialstr=${specialstr} gpt=1 isolcpus=1

U-Boot# saveenv

U-Boot# reset

图 14

备注：若为eMMC配置评估板，请执行如下命令，修改环境变量，隔离CPU1核心。

U-Boot# setenv setargs_emmc setenv bootargs clk_ignore_unused initcall_debug=${initcall_debug} console=${console} loglevel=${loglevel} root=${emmc_root} init=${init} partitions=${partitions} cma=${cma} snum=${snum} mac_addr=${mac} wifi_mac=${wifi_mac} bt_mac=${bt_mac} specialstr=${specialstr} gpt=1 isolcpus=1

U-Boot# saveenv

U-Boot# reset

进入评估板文件系统，执行如下命令，修改内核printk日志等级，避免内核打印信息影响实时测试。

Target# echo 1 > /proc/sys/kernel/printk

调整内存分配策略为“2”，禁用内存过度使用。避免出现OOM(Out-of-Memory) Killer攻击某些进程而产生延迟，影响测试结果。

Target# echo 2 > /proc/sys/vm/overcommit_memory

图 15

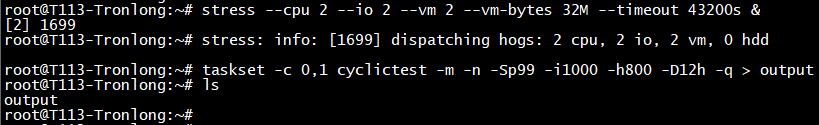

执行如下命令，运行stress压力测试工具，使得CPU处于满负荷状态。再使用taskset工具将cyclictest测试程序运行在CPU1核心，测试CPU1核心满负荷状态下的系统实时性能。测试指令需运行12小时，请保持评估板长时间稳定工作，测试完成后将生成统计结果output文件。

Target# stress --cpu 2 --io 2 --vm 2 --vm-bytes 32M --timeout 43200s &

Target# taskset -c 0,1 cyclictest -m -n -Sp99 -i1000 -h800 -D12h -q > output

图 16

统计结果分析

我司已提供脚本文件get_histogram.sh用于绘制统计结果直方图，位于产品资料“4-软件资料Demolinux-rt-demosCyclictestbin”目录下，请将该脚本文件拷贝至Ubuntu工作目录下。

图 17

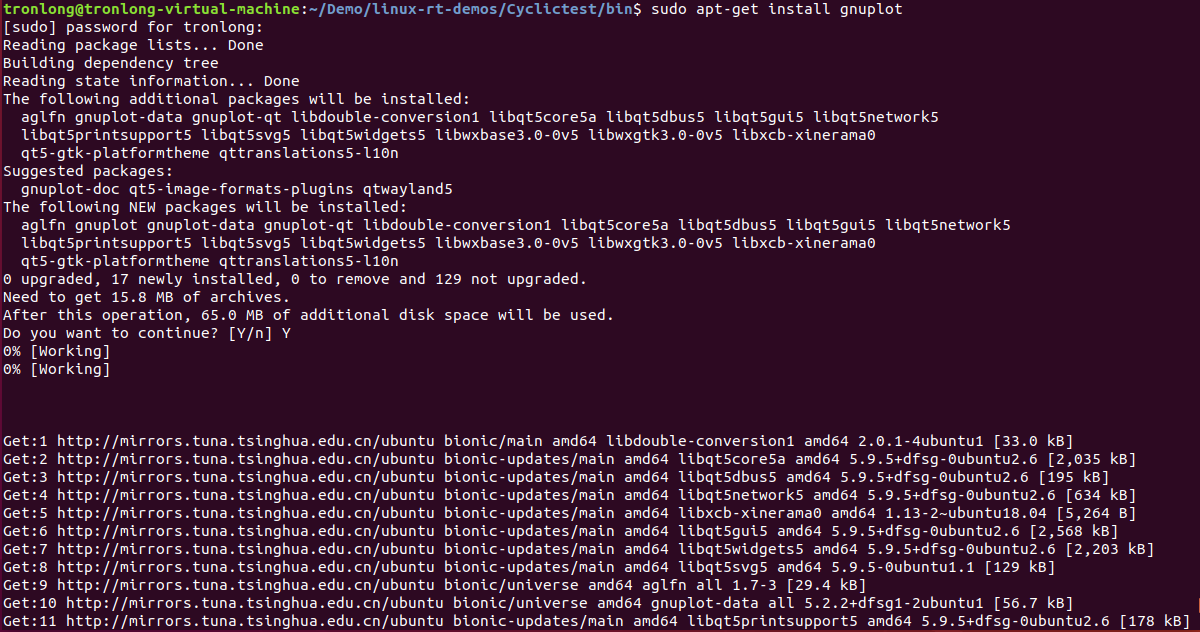

在Ubuntu系统执行如下命令，安装gnuplot工具。

Host# sudo apt-get install gnuplot

图 18

CPU空载状态

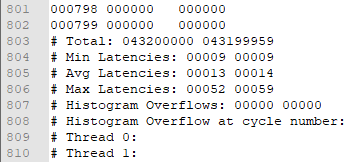

请将CPU空载状态下的统计结果output文件拷贝至Windows工作目录，使用Windows文本工具打开该文件并拖动至文件末尾，可查看Linux系统每个核心(CPU0~CPU1)的最小延迟(MinLatencies)、平均延迟(AvgLatencies)、最大延迟(MaxLatencies)统计结果。

图 19

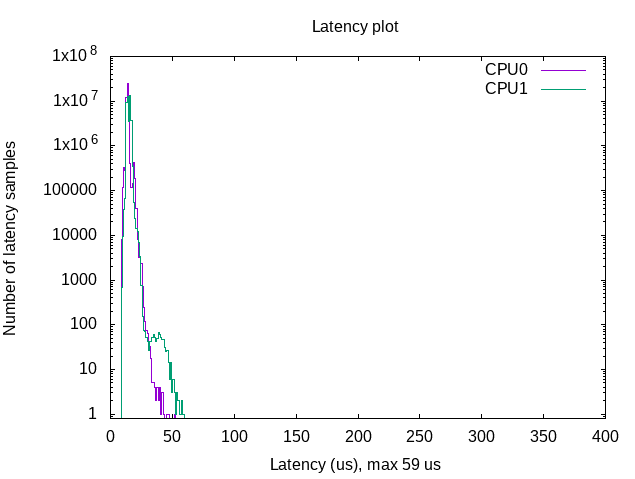

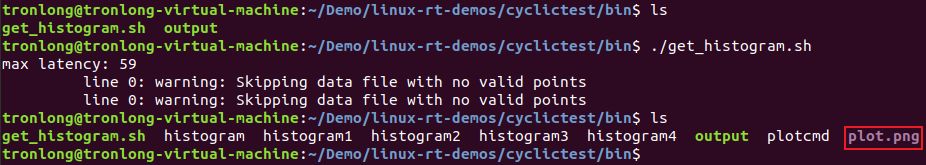

请将CPU空载状态下的统计结果output文件拷贝至Ubuntu，存放在get_histogram.sh同一目录下。执行如下命令生成直方图文件plot.png，请将其拷贝至Windows下并打开。

Host# ./get_histogram.sh

图 20

图 21

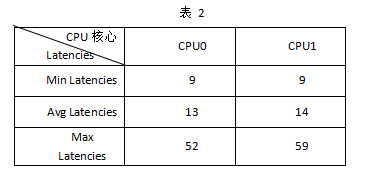

根据测试结果output文件数据以及结合直方图，可得主要数据如下表。本次测试中，CPU1核心Max Latencies值最大，为59us，CPU0核心的Max Latencies值最小，为52us。

备注：测试数据与实际测试环境有关，仅供参考。

表 2

CPU满负荷状态

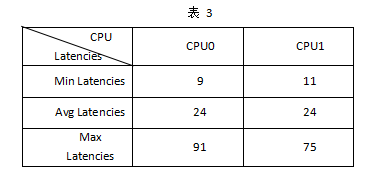

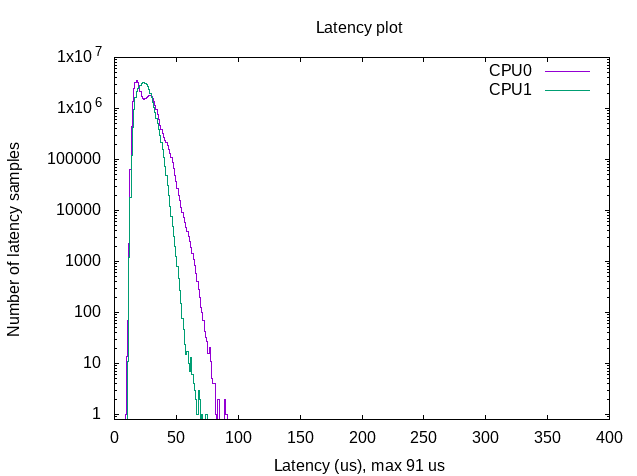

参考如上方法，分析CPU满负荷状态下的统计结果如下所示。本次测试中，CPU0核心Max Latencies值最大，为91us，CPU1核心的Max Latencies值最小，为75us。

图 22

表 3

隔离CPU核心状态

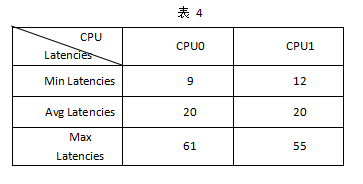

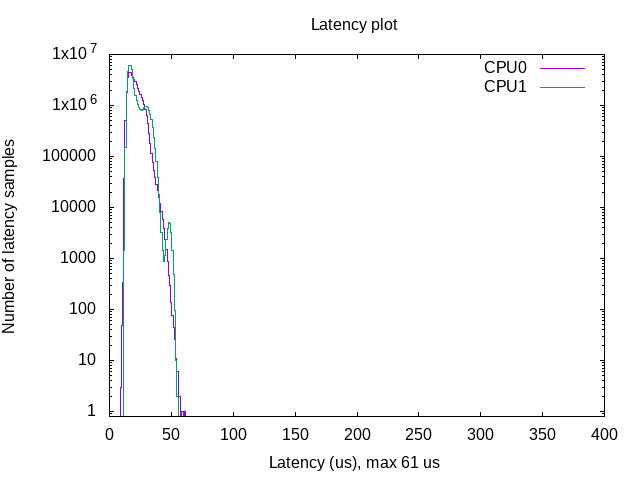

参考如上方法，分析隔离CPU核心状态下的统计结果如下所示。本次测试中，CPU0核心Max Latencies值最大，为61us，隔离CPU1核心的Max Latencies值最小，为55us。

图 23

表 4

根据CPU空载、CPU满负荷、隔离CPU核心三种状态的测试结果可知：当程序指定至隔离的CPU1核心上运行时，Linux系统延迟最低，可有效提高系统实时性。故推荐对实时性要求较高的程序（功能）指定至隔离的CPU核心运行。

rt_gpio_ctrl案例

案例说明

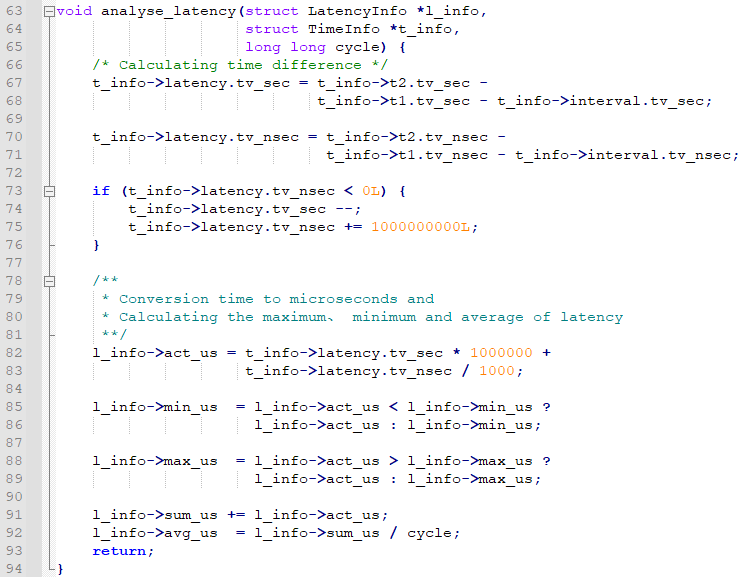

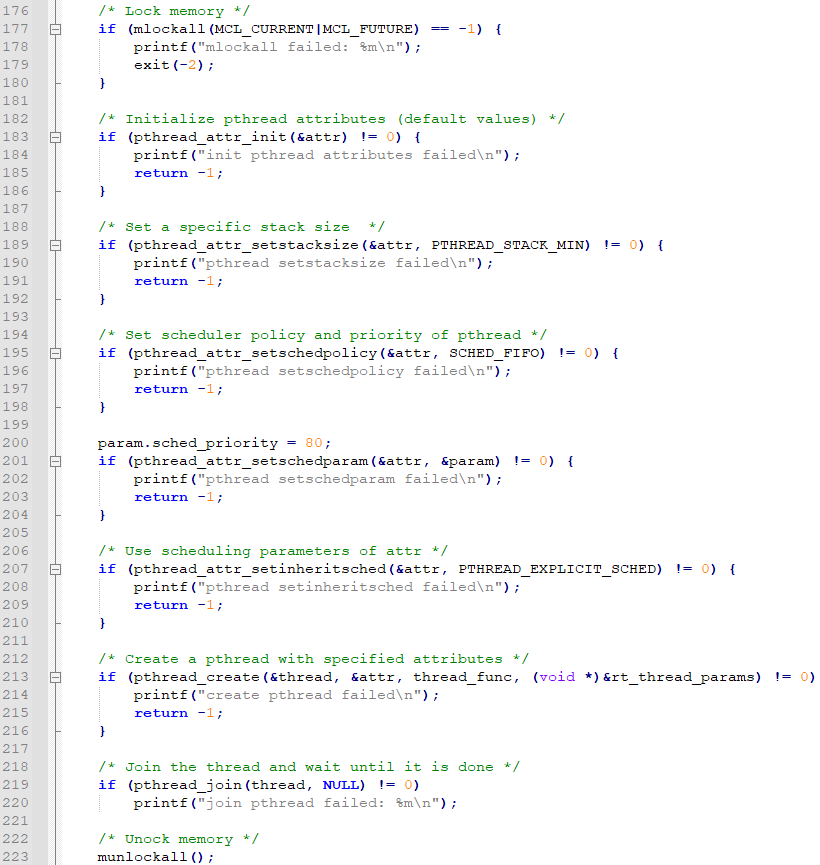

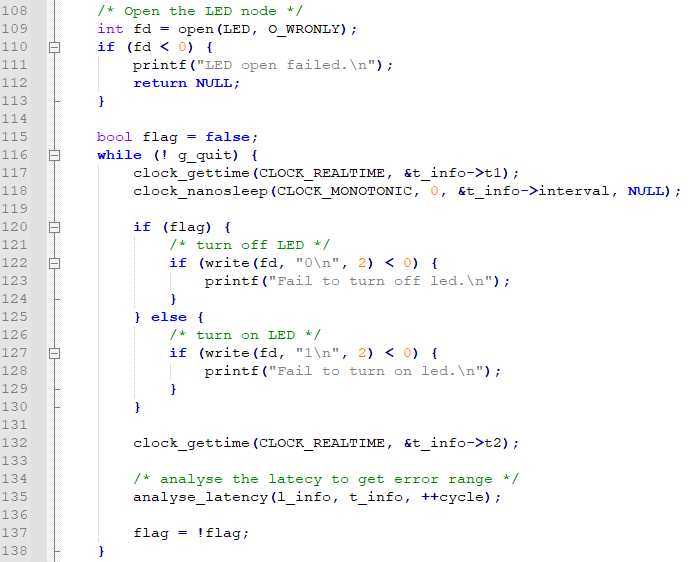

通过创建一个基本的实时线程，在线程内触发LED的电平翻转，同时程序统计实时线程的调度延时，并通过示波器测出LED电平两次翻转的时间间隔。由于程序默认以最高优先级运行，为避免CPU资源被程序完全占用，导致系统被挂起，因此在程序中增加100us的延时。程序原理大致如下：

（1）在Linux-RT内核上创建、使用实时线程。

（2）实时线程中，计算出触发LED电平翻转的系统调度延时。

案例测试

本小节测试以隔离CPU1核心为例，通过降低系统上所运行的其他进程对隔离CPU1产生的延迟影响，确保CPU1进程的正常运行，进而评估Linux-RT内核的系统实时性。

评估板上电启动后，在U-Boot倒计时结束之前按下空格键进入U-Boot命令行模式，执行如下命令，修改环境变量，隔离CPU1核心。

U-Boot# saveenv

U-Boot# reset

图 24

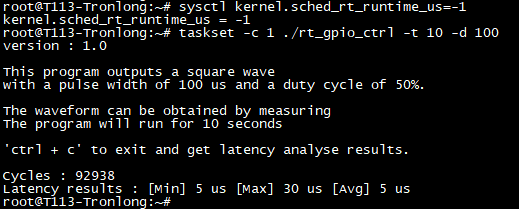

将案例bin目录下的可执行文件拷贝至评估板文件系统，并执行如下命令运行测试程序，再按"Ctrl + C"退出测试，串口终端将打印程序统计的延迟数据，如下图所示。

Target# sysctl kernel.sched_rt_runtime_us=-1

Target# taskset -c 1 ./rt_gpio_ctrl -t 10 -d 100

图 25

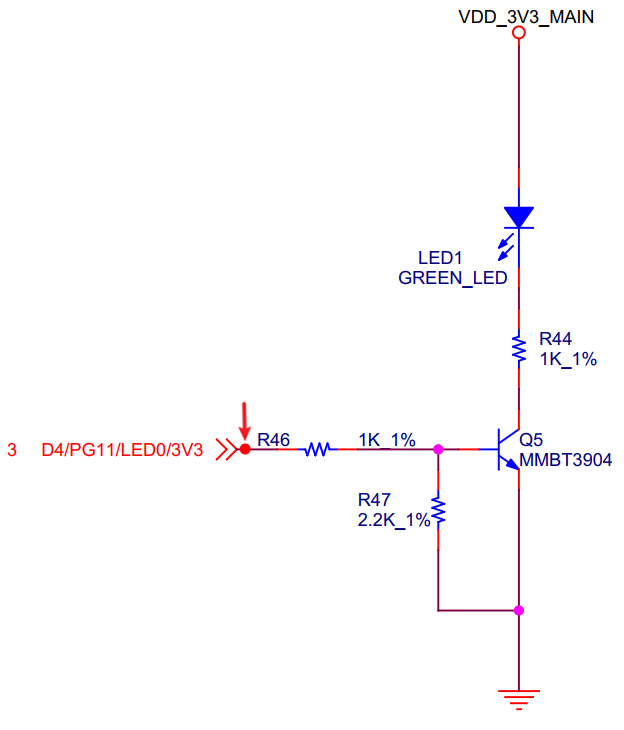

同时使用示波器捕捉LED两次电平翻转之间的间隔就对应上线程调度的延迟，测试点为R46电阻一端。

图 26

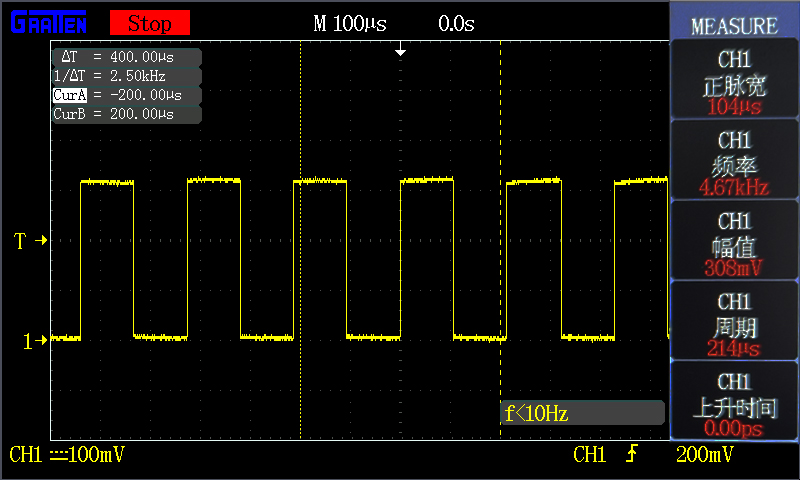

算出电平两次翻转的时间间隔为?x=104us，如下图所示。由于程序中增加了100us的时间延时，因此实际延时时应为：104us– 100us= 4us，与程序统计打印的Latency results平均值5us相近。

图 27

案例编译

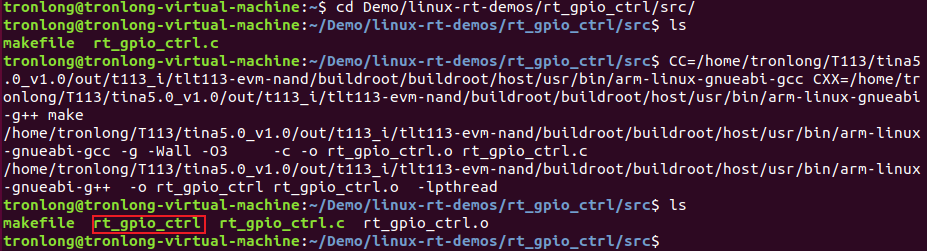

将产品资料“4-软件资料Demolinux-rt-demosrt_gpio_ctrlsrc”案例源码拷贝至Ubuntu。进入案例源码目录，执行如下命令，编译案例生成可执行文件。

Host# CC=/home/tronlong/T113/tina5.0_v1.0/out/t113_i/tlt113-evm-nand/buildroot/buildroot/host/usr/bin/arm-linux-gnueabi-gccCXX=/home/tronlong/T113/tina5.0_v1.0/out/t113_i/tlt113-evm-nand/buildroot/buildroot/host/usr/bin/arm-linux-gnueabi-g++ make

备注：若使用eMMC配置评估板，请将命令中的"tlt113-evm-nand"改为"tlt113-evm-emmc"。
