热应用太阳模拟器光源选型：氩弧/金属卤化物/卤钨/氙灯光谱特性对比

太阳能热利用、光伏发电（PV）及聚光太阳能技术（CSP）的快速发展，对相关组件和系统的测试提出了更高要求。然而，户外测试受天气条件（如光照强度、大气透明度）的制约，难以实现可控、可重复的实验环境，因此太阳模拟器作为一种能在室内模拟太阳光的核心设备，其重要性日益凸显。Luminbox 全光谱卤素灯太阳模拟器等新型设备通过技术革新（如扩展光谱范围至300-1200nm、优化红外输出），填补了传统卤钨灯的性能缺口，为中小型实验室和工业测试提供了兼顾精度与成本的解决方案。

太阳模拟器与光源重要性

luminbox

太阳能模拟器的组成：光源、电源和光学组件。

光源是太阳模拟器的核心，其性能直接影响模拟太阳光的光谱匹配度、强度、稳定性等关键指标。

作用：在可控环境中测试太阳能热利用、光伏（PV）和聚光光学组件，解决户外测试受天气限制的问题。

标准太阳光谱

luminbox

黑体辐射光谱：太阳可近似为5800 K的黑体辐射源，通过普朗克定律描述其光谱辐射。

不同太阳光谱与黑体辐射光谱的比较

太阳光谱：

大气影响与空气质量（AM），如AM0（太空）、AM1.5（标准测试条件）。

AM0：地外光谱，用于太空光伏测试（如ASTM E490 标准）。

AM1.5：地面标准光谱，适用于大多数陆地应用（如ASTM G173-03 标准），定义为太阳光线穿过大气路径长度与垂直路径长度的比值（AM=1/cosz，z为天顶角）。

Air Mass (AM) 定义

太阳光谱分为紫外线（UV）、可见光和红外线（IR）区域。

光谱匹配的重要性：热应用对红外光谱更敏感，而光伏应用对紫外和可见光谱更敏感。

四种光源类型及光谱特性

luminbox

四种光源的光谱与标准太阳光谱（AM1.5）对比

氩弧灯：

高压氩气放电灯，光谱匹配较好，但红外区域发射较弱。需要复杂的水冷系统，使用逐渐减少。

涡流水壁氩弧灯结构示意图

金属卤化物灯：

光谱匹配良好（4000–6000 K），成本低，寿命长，但红外区域需优化。近年来成为主流选择。

金属卤化物灯结构示意图

钨卤素灯：

色温较低（2100–3350 K），红外辐射强，成本最低，但光谱匹配较差。适用于对光谱不敏感的应用。

卤钨灯结构示意图

氙弧灯：

光谱最接近太阳光（6000 K），稳定性高，但成本高，需红外过滤和高压操作。多用于高精度测试。

使用趋势：金属卤化物灯和氙弧灯占主导，金属卤化物灯因性价比高更受欢迎。

氙弧灯结构示意图

光源选择标准与流程

luminbox

光源选择流程图

标准要求：

光谱质量：与AM1.5 标准偏差≤±15%（ISO 9806）。

准直性：80% 辐射需集中在 60° 角内，入射角修正测试（IAM）需 90% 集中在 20° 内。

通量强度：平均辐照度≥700W/m?，偏差≤±50W/m?。

决策流程：

明确输出通量、目标面积和光谱敏感度。

评估光源光谱、可用性、成本、转换效率（金属卤化物灯平均24.59% 最高）和寿命（金属卤化物1000-6100 小时）。

结合标准要求（如ISO 19467）和安全因素（如氙灯高压爆炸风险）选择。

太阳能模拟器作为可再生能源研究的重要工具，其光源的选择直接影响测试的准确性和可靠性。通过对氩弧灯、金属卤化物灯、钨卤素灯和氙弧灯的全面分析，揭示了不同光源在光谱匹配性、成本、效率及安全性等方面的优劣。

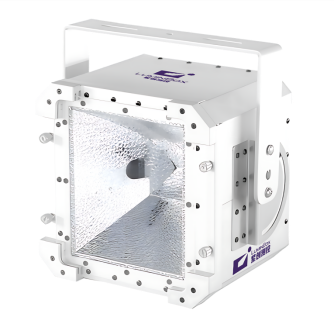

Luminbox全光谱卤素灯太阳模拟器

luminbox

Luminbox全光谱卤素灯太阳模拟器专为科研、工业测试等领域打造，致力于精准模拟太阳光环境，其采用先进的全光谱卤素灯技术，能近乎真实地还原太阳光谱。

全光谱范围:300nm-1200nm

设计结构灵巧便于安装

配备电压电流调节功能

符合GJB150.7A-2009、VW/DIN75220、BMWPR306标准

Luminbox全光谱卤素灯太阳模拟器，通过优化卤素灯的光谱输出和稳定性，在保证高精度模拟太阳光谱的同时，显著提升了能效比和使用寿命，为太阳能测试提供了更具竞争力的选择。

原文出处：Light source selection for a solar simulator for thermal applications: A review
