LM2595系列 SIMPLE SWITCHER 电源转换器 150 KHz 1A 降压稳压器数据手册

LM2595 系列稳压器是单片集成电路，可提供所有 降压（降压）开关稳压器的有源功能，能够驱动具有 出色的线路和负载调节。这些器件提供 3.3 V 的固定输出电压， 5 V、12 V 和可调输出版本。

这些稳压器需要最少数量的外部元件，使用简单，并且 包括内部频率补偿和固定频率振荡器。
*附件：lm2595.pdf

LM2595 系列工作在 150 kHz 的开关频率下，因此允许 滤波器组件的尺寸比低频开关所需的滤波器组件更小 监管 机构。采用标准 5 引脚 TO-220 封装，具有多种不同的引线弯曲选项， 以及 5 引脚 TO-263 表面贴装封装。通常，对于输出电压小
于 12 V 和环境温度低于 50°C，不需要散热器。

标准系列电感器可从多个不同的制造商处获得 针对 LM2595 系列进行了优化。此功能大大简化了开关模式的设计 电源。

其他特性包括在指定输入电压下输出电压容差±4% 和输出负载条件，振荡器频率为±15%。包括外部关断， 典型值为85 μA待机电流。自我保护功能包括两级频率 降低输出开关的电流限制和过热关断以完成 故障条件下的保护。

特性

• 3.3V、5V、12V和可调输出版本
• 可调版本输出电压范围，1.2 V
  至 37 V ±4% 最大在线路和负载
  条件下
• 采用 TO-220 和 TO-263 表面贴装
  封装
• 确保 1A 输出负载电流
• 输入电压范围高达 40 V
• 仅需要 4 个外部组件
• 出色的线路和负载调节规格
• 150kHz 固定频率内部振荡器
• TTL 关断能力
• 低功耗待机模式，I Q ，典型值为 85 μA
• 高效率
• 使用现成的标准电感器
• 热关断和限流保护

参数

方框图

?1. 产品概述?
LM2595是德州仪器（TI）推出的SIMPLE SWITCHER?系列单片降压型开关稳压器，具有以下核心特性：

• ?输入电压范围?：4.5V至40V
• ?输出能力?：1A负载电流，提供固定输出（3.3V/5V/12V）和可调版本（1.2V~37V）
• ?效率?：高达90%（12V版本）
• ?封装?：TO-220（NDH）和TO-263（KTT）表面贴装

?2. 关键功能?

• ?集成设计?：内置150kHz固定频率振荡器、频率补偿和热关断保护。
• ?低待机电流?：85μA（典型值），支持TTL电平关断控制。
• ?简化外围电路?：仅需4个外部元件（电感、二极管、输入/输出电容）。

?3. 应用场景?

• 高效降压（Buck）转换器
• 线性稳压器的预调节器
• 正负电压转换器

?4. 设计要点?

• ?电感选择?：需根据负载电流和输入电压通过图表选择（如68μH~330μH），推荐封闭磁芯结构以减少EMI。
• ?电容要求?：
  • ? 输入电容（CIN） ?：低ESR电解或钽电容，RMS电流需≥50%负载电流。
  • ? 输出电容（COUT） ?：低ESR电解/钽电容（47μF~330μF），ESR影响纹波电压。
• ?二极管?：推荐肖特基二极管（如1N5822），需满足1.3倍负载电流和1.25倍输入电压。

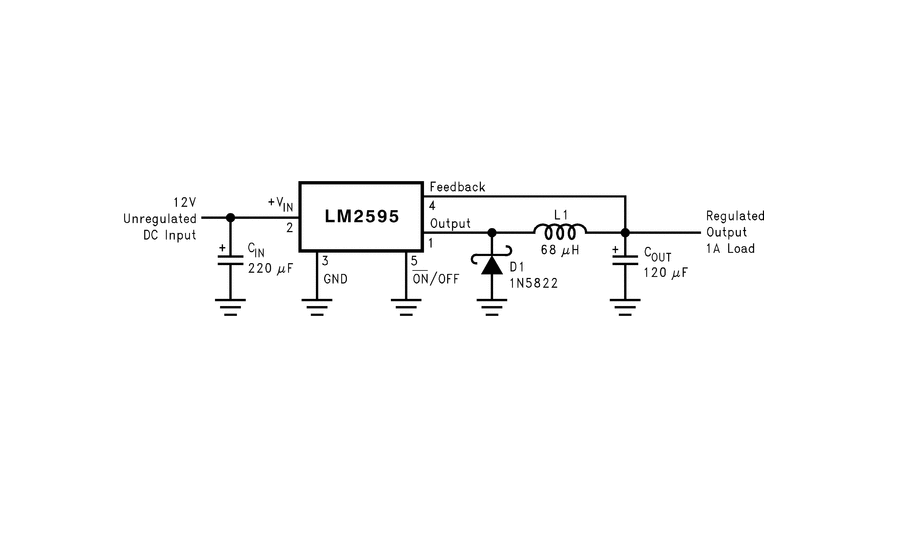

?5. 典型电路?

• ?固定输出?：外部配置电感、二极管和电容，无需反馈电阻。

?6. 热管理?

• ?TO-220?：环境温度≤50℃时可无散热片，高温需PCB铜箔或外接散热。
• ?TO-263?：依赖PCB铜面积散热（建议≥2平方英寸2oz铜）。

?7. 注意事项?

• ?布局?：短路径布线，避免开环电感磁通干扰反馈回路。
• ?启动特性?：反相拓扑需注意高输入涌流，建议延迟启动设计。
