三维扫描技术赋能建筑“数字化”升级改造新方案

在建筑改造工程测绘中，三维激光扫描技术被广泛应用，通过三维扫描技术，可以获得建筑物的三维点云模型，为后续的三维建模等提供了基础数据。

建筑改造三维扫描解决方案

在建筑设计过程中，三维扫描技术可以快速获取建筑物的三维点云数据，这些数据可以用于创建精确的三维模型。此外，通过点云数据建立的BIM模型，可以为客户提供三维模型和二维图纸，帮助设计团队进行后续改造方案设计，实现最优化改建方案?。

项目概述

客户要求用三维扫描设备扫描建筑，得出点云模型。根据建筑的点云模型的数据（比如 建筑的长宽高，建筑的内部结构，层高等等） 根据这些点云扫描得出来的参数，利用cad画图得到平面图 立面图 剖面图三种图纸。

解决方案
1：点云数据的获取与处理
使用三维激光扫描仪对建筑进行扫描，可以快速获取建筑物的海量点云数据。这些数据包含了建筑物的几何形状、纹理等信息。

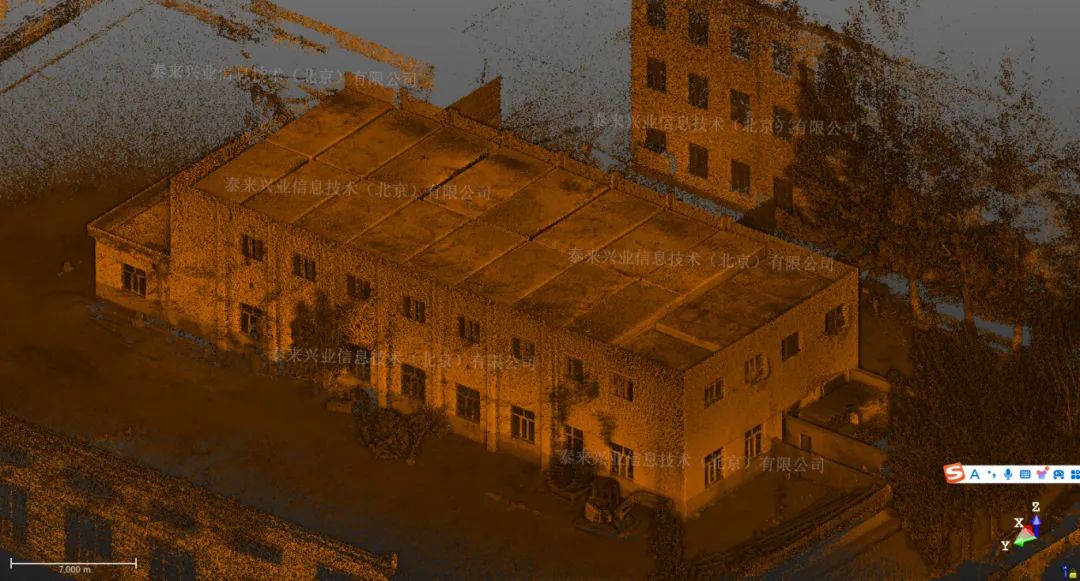

建筑部分三维扫描模型

对获取的点云数据进行预处理，包括数据拼接、滤波、去噪等，以获得高质量的点云模型。

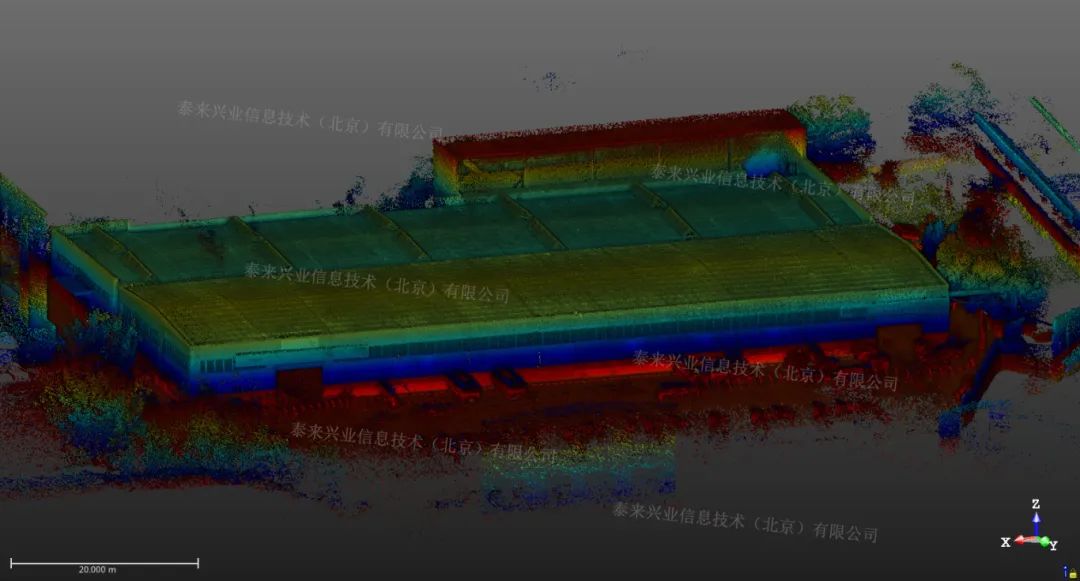

建筑部分三维扫描模型

2：CAD图的绘制

将处理后的点云数据导入到CAD软件中，根据建筑物的实际尺寸和形状，进行立面图的绘制。

在CAD中，可以根据点云数据调整视图角度，确保立面图的准确性和真实性。

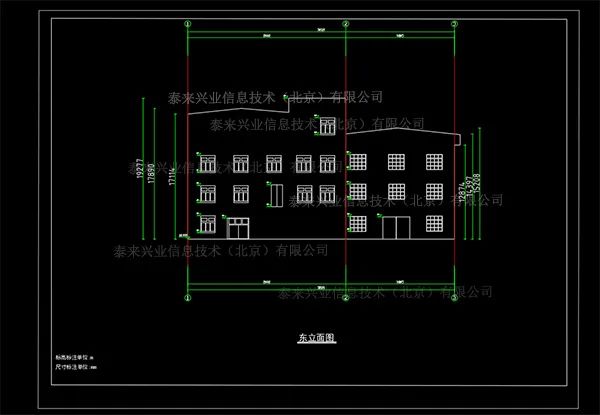

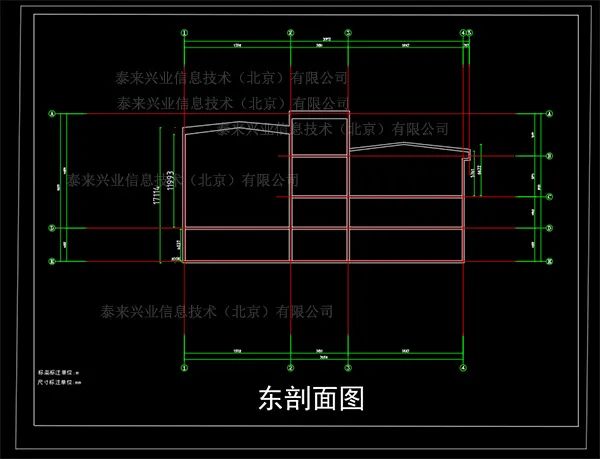

建筑部分立面图

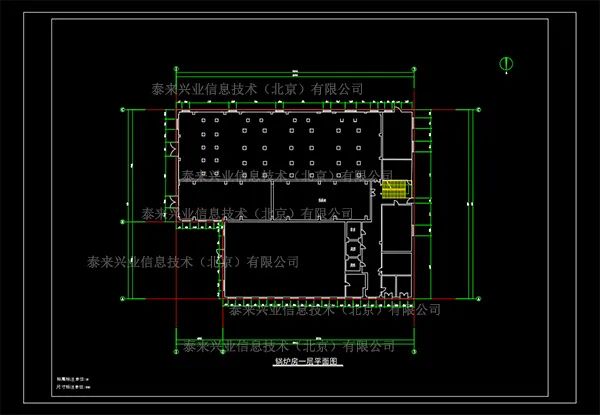

建筑部分平面图

对绘制好的立面图进行标注，包括尺寸标注、文字说明等，以便于后续的使用和分析。

三维扫描建筑进行改造，获取精准三维模型和剖面、立面、平面图，为后续建筑管理、规划提供有力数据基础。
