LM2670系列 SIMPLE SWITCHER 高效 3A 降压稳压器，带同步功能数据手册

LM2670 系列稳压器是单片集成电路，为降压（降压）开关稳压器提供所有有源功能，能够驱动高达 3A 的负载，并具有出色的线路和负载调节特性。通过使用低导通电阻DMOS电源开关，可获得高效率（>90%）。该系列包括3.3V、5V和12V输出版本的固定输出电压。
*附件：lm2670.pdf

SIMPLE SWITCHER 电源转换器概念使用最少数量的外部元件提供完整的设计。开关时钟频率可以由内部固定频率振荡器 （260kHz） 提供，也可以由外部提供的 280kHz 至 400kHz 范围内的时钟提供，从而允许使用物理尺寸较小的组件。多家制造商提供与 LM2670 一起使用的标准电感器系列，以大大简化设计过程。外部同步时钟提供对输出纹波频率的直接和精确控制，以实现一致的滤波或频谱定位。

LM2670 系列还具有内置热关断、限流和 ON 和 OFF 控制输入，可将稳压器断电至 50μA 的低静态电流待机状态。输出电压的规定容差为 ±2%。

特性

• 效率高达 94%
• 简单易用（使用现成的外部组件）
• 150mΩ DMOS 输出开关
• 3.3V、5V、12V固定输出和可调（1.2V至37V）版本
• 关闭时待机电流为50μA
• 在全线路和负载条件下的最大输出容差为 ±2%
• 8V 至 40V 宽输入电压范围
• 外部同步时钟功能（280kHz至400kHz）
• 260kHz 固定频率内部振荡器
• –40 至 125°C 工作结温范围

参数

方框图

?1. 核心特性?

• ?高效率?：最高达94%（12V版本），集成150mΩ DMOS输出开关
• ?灵活输出?：提供3.3V/5V/12V固定输出及1.2V-37V可调版本（ADJ）
• ?宽输入范围?：8V至40V，适应多种电源场景
• ?低功耗?：关断模式下仅50μA待机电流
• ?同步功能?：支持280kHz-400kHz外部时钟同步

?2. 关键参数?

• ?输出精度?：全工况±2%容差
• ?开关频率?：内置260kHz振荡器
• ?保护机制?：过流保护（3.8A-5.25A）、热关断
• ?工作温度?：-40°C至125°C结温范围

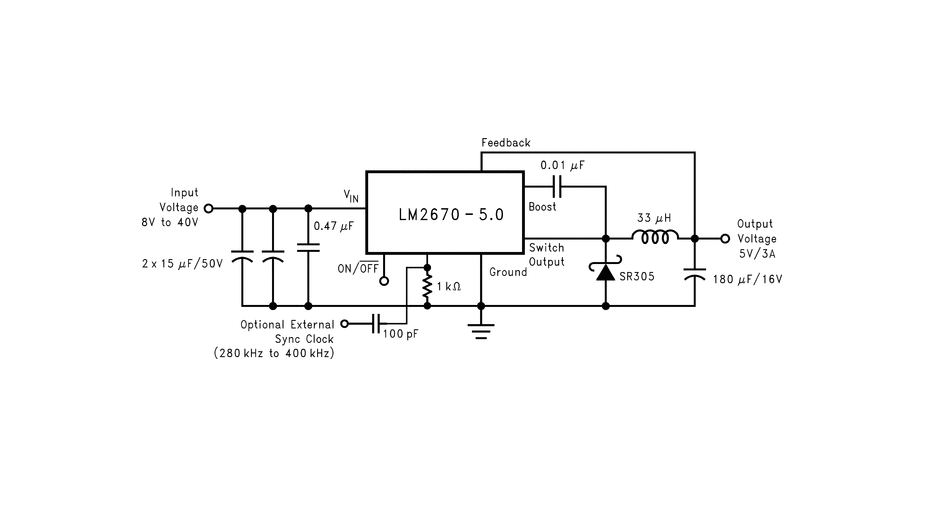

?3. 典型应用?

• ?电源架构?：作为线性稳压器的前置高效预调节器
• ?场景适配?：电池充电器、通信设备电源、车载电子（支持28V卡车电源转换案例）
• ?设计支持?：可通过WEBENCH工具自动生成原理图/BOM

?4. 设计要点?

• ?电感选择?：需根据输入/输出条件通过诺模图确定（如22μH@3.3V/2.5A）
• ?电容配置?：
  • 输入电容：需满足1.3倍输入电压及≥1/2负载电流的RMS规格
  • 输出电容：低ESR坦电容或电解电容（如220μF/10V）
• ?二极管要求?：3A以上Schottky二极管（如1N5820）

?5. 封装选项?

• ? TO-263（KTW） ?：10.1×15.24mm，适合标准板级安装
• ? VSON（NHM） ?：6×5mm，优化空间受限应用
• ? TO-220（NDZ） ?：10.16×8.13mm，便于散热设计

?6. 布局建议?

• 优先缩短高频回路路径（开关节点/电感/二极管）
• 推荐2oz铜厚PCB以降低寄生电感
• 接地需采用大面积铺铜
