什么是无功功率，为何直流系统中不存在无功功率？

PART01 什么是无功功率

无功功率是交流电力系统中特有的现象，其产生与直流系统中的能量传递机制存在本质差异。

简单来说，无功功率是指在交流电路中，电流通过电容器或电感器时，不进行实际的功率转换或能量传输，而是用来补偿这些元件所需的无功能量。

它就像是电路里的“幕后工作者”，虽然不直接参与“干活”（即有功功率的转换），但却是维持电路稳定运行不可或缺的一部分。

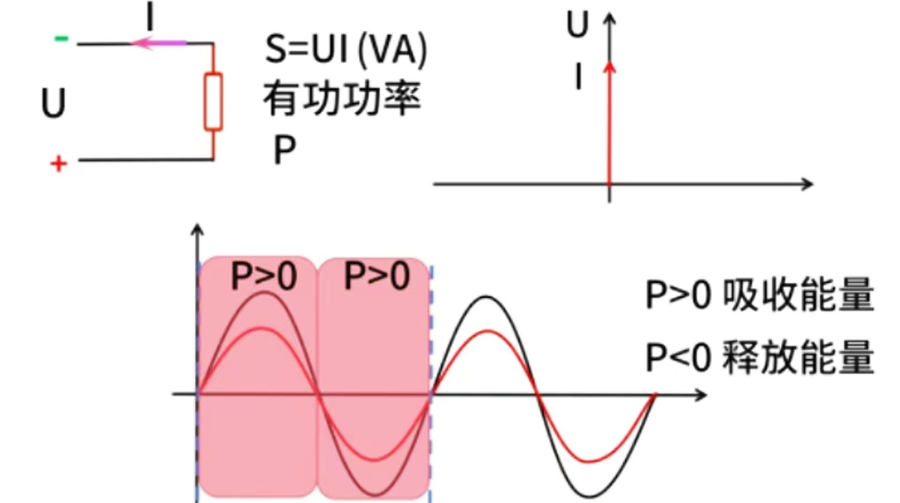

▌有功功率

有功功率是将电能转换为其他形式能量（如机械能、热能）的电功率。

●UTms：电压有效值 ●ITms：电流有效值 ●cosφ：功率因数，表示电压与电流的相位差余弦值。

公式：Q=UTms? ITms?sinφ

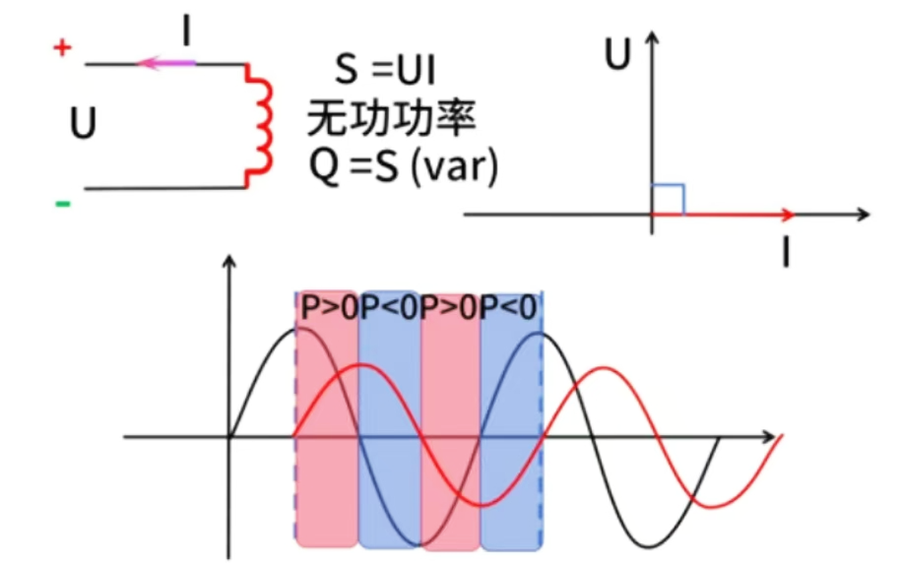

▌无功功率

无功功率则是用于电路内电场与磁场的交换，并在电气设备中建立和维持磁场的电功率。

公式：P=UTms? ITms?cosφ

●sinφ：功率因数的正弦分量，表示无功功率比例。

?重要性?：虽然无功功率不直接对外做功，但它在电力系统中扮演着重要的角色。

例如，许多用电设备（如配电变压器、电动机等）都是依靠建立交变磁场才能进行能量的转换和传递的，这个过程就需要消耗无功功率。

因此，无功功率并不是“无用”的功率，它只是功率的另一种表现形式罢了。

PART02 为何直流系统没有无功功率

无功功率是交流电路中的特有现象，由电压和电流的相位差引起，用于描述电场与磁场能量交换的速率。

而直流电的电压和电流方向恒定，不存在周期性变化，因此传统理论认为直流系统中不存在无功功率。

根据国际电工委员会（IEC 60050）的定义，无功功率仅适用于正弦交流电路，直流电路未被纳入范畴。

然而，某些特殊场景下，直流系统可能出现类似“无功”的效应。例如：

01、脉冲负载：高频开关电路中，容性或感性元件会导致瞬时电流与电压不同步，产生短暂的储能与释能过程。

1）容性负载（如超级电容）：充电时吸收能量，放电时释放能量，但整个过程不涉及周期性交换，能量始终单向流动。

2）感性负载（如直流电机）：启动瞬间因电感特性产生反向电动势，但稳态后电流与电压保持一致，无持续的无功损耗。

02、直流输电系统：换流站中的滤波电容器和电抗器可能引入谐波，但这类能量波动通常归类为“瞬时功率”而非标准无功功率。
