TPS7A78 120mA 智能、电容降、低压差 （LDO） 线性稳压器数据手册

该TPS7A78以易于使用的非磁性 AC/DC 转换方法提高了电源的整体效率和待机功率。TPS7A78 采用电容压降架构，在主动箝位整流电压之前降低交流电源电压。然后，该器件将此整流电压调节至特定于应用的工作电压。该器件的独特架构使待机功率降低到只有几十毫瓦。TPS7A78 开关电容器级通过将整流输入电压降低四倍并将输出-输入电流增加相同的比率来降低功率损耗，如 P 所示 在 ? P外和 V 在 ? V 外 × 4.与传统的电容压降 （Cap-Drop） 级相比，这种降压降低了输入电流，从而最大限度地减少了所需的电容值。

电力计量应用，其中电源必须可靠且防磁篡改，使用 TPS7A78 会受益，因为该设备不需要外部磁性元件。此功能使符合 IEC 61000-4-8 标准变得更加容易，同时最大限度地降低了磁屏蔽成本。

*附件：TPS7A78 120mA 智能 AC DC 线性稳压器数据表.pdf

此外，该TPS7A78还配备了一个用户可编程的电源故障检测阈值，可提供电源故障的早期警报，并在完全断电之前启用关断。还提供电源正常指示器 （PG） 用于对微控制器进行排序或重置。

TPS7A78 采用 14 引脚 HTSSOP （PWP） 封装。

特性

• 适用于 ≥ 18 V 的非隔离式电源解决方案 交流有效值 :
  • 效率高达 75%
  • 待机功耗：15 mW（典型值）
  • 线电压、电容压降电容器尺寸仅为线性解决方案的 1/4
• 提供固定输出电压：
  • 1.3 V 至 5 V（50 mV 步长）
• 电源故障检测
• 电源正常指示
• 1% 典型精度
• 包：
  • 5 毫米× 6.5 毫米 HTSSOP-14 （PWP）

参数

方框图

1. 概述

TPS7A78是一款智能AC/DC线性稳压器，提供高达120mA的输出电流。该器件采用非隔离电源解决方案，适用于≥18V AC RMS的输入电压范围，并具有高效率、低待机功耗和多种保护功能。

2. 主要特性

• ?非隔离电源解决方案?：适用于≥18V AC RMS的输入电压，效率高达75%。
• ?低待机功耗?：典型值为15mW，适用于需要低功耗的应用场景。
• ?固定输出电压?：提供1.3V至5V（50mV步长）的固定输出电压选项。
• ?智能功能?：包括电源失效检测、电源正常指示和可编程电源失效阈值。
• ?小型封装?：采用5mm × 6.5mm的HTSSOP-14封装，节省空间。

3. 功能描述

• ?电容降压架构?：使用电容降压技术降低AC源电压，然后通过整流和稳压电路提供稳定的DC输出电压。
• ?4:1开关电容级?：通过开关电容电荷泵降低整流后的DC电压，提高输出电流能力。
• ?内部控制LDO?：提供低压差线性稳压功能，确保输出电压的稳定性和精度。
• ?多种保护功能?：包括过流保护、热关断和欠压锁定（UVLO），保护器件免受损坏。

4. 应用领域

• ?关键面板?：如汽车仪表板、工业控制面板等。
• ?车库门系统?：提供稳定的电源供应，确保系统可靠运行。
• ?小型家用电器?：如智能插座、温控器等。
• ?电表应用?：提供可靠的电源解决方案，同时提高防篡改能力。

5. 电气特性

• ?输入电压范围?：≥18V AC RMS，最高可达30V AC。
• ?输出电压范围?：1.3V至5V，可调步长为50mV。
• ?负载调节率?：0.21mV/mA（典型值），确保输出电压在负载变化时保持稳定。
• ?线性调节率?：未提供具体数值，但器件设计确保输入电压变化时输出电压的稳定性。

6. 封装与尺寸

• ?封装类型?：HTSSOP-14（PWP），尺寸为5mm × 6.5mm。
• ?引脚配置?：共14个引脚，包括输入、输出、使能、电源失效指示和电源正常指示等功能引脚。

7. 典型应用电路与布局指南

• ?典型应用电路?：数据表中提供了详细的典型应用电路图，包括输入电容、输出电容、开关电容和反馈电阻的选择建议。
• ?布局指南?：建议将输入和输出电容尽可能靠近TPS7A78放置，以减少寄生电感和电阻对电路性能的影响。同时，确保良好的散热设计，避免器件过热。

8. 文档与支持资源

• ?数据表?：提供了详细的技术规格、电气特性和应用信息。

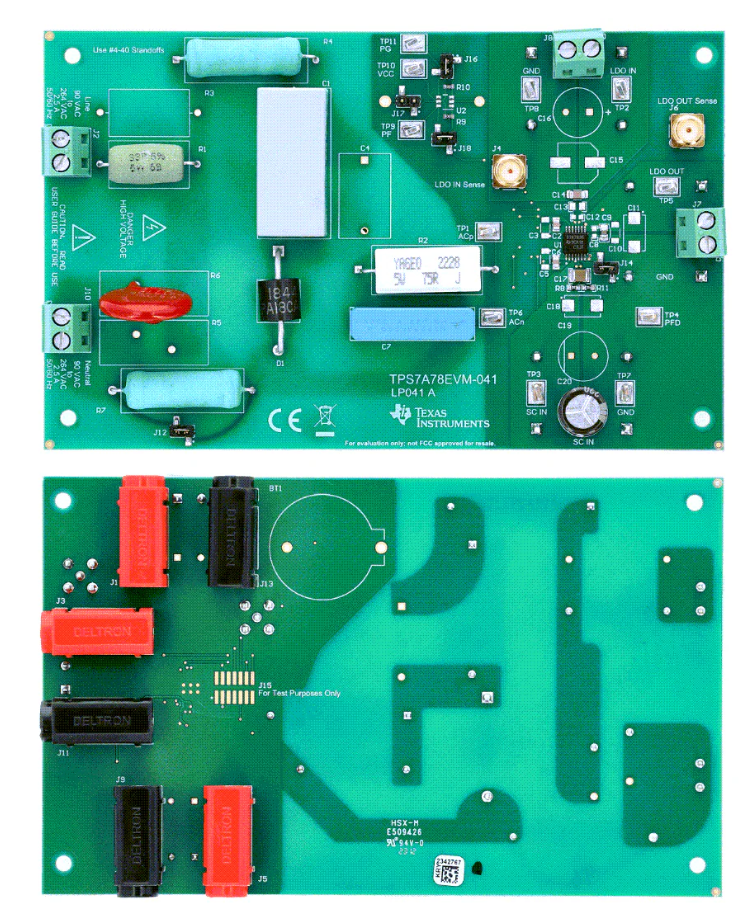

*附件：TPS7A78EVM-041评估模块.pdf
