ANet-2E4SM? ANET智能通信网关管理机

安科瑞 程瑜 18 70211 2087

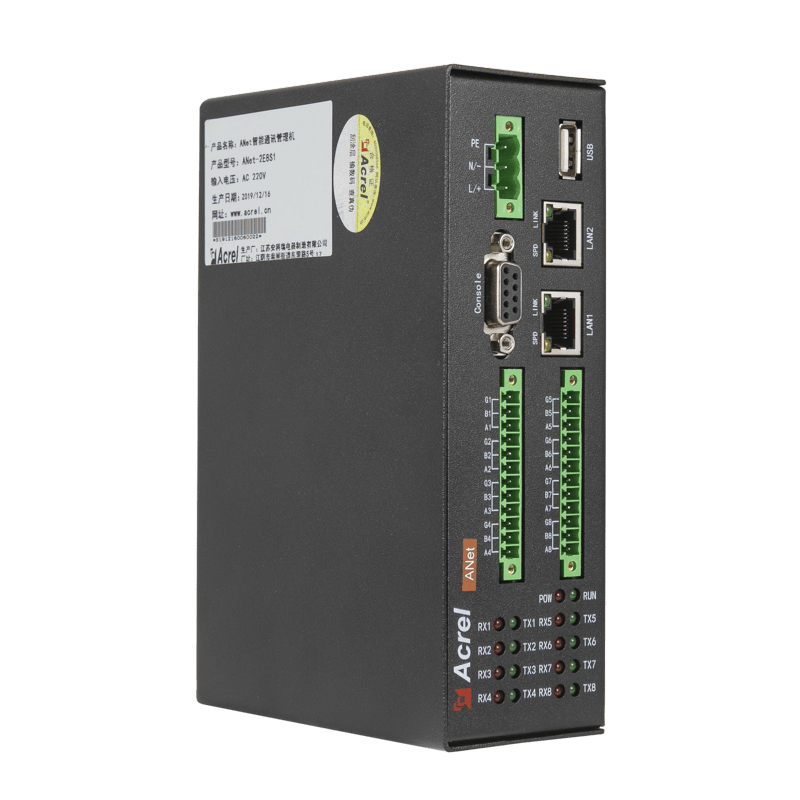

1.ANet-2E4SMANET智能通信网关管理机 用于电力监控系统产品特点：

?模块化可灵活扩展

?8路无源干接点开关量采集，可实时采集仪表、门禁、水浸、烟感等开关量信息

?1个主Lora选配内嵌模块可无线采集32个从Lora仪表，免于布线实现快速部署

?可扩展1个4G全网通无线模块，提供4G上传及4G无线路由功能

?可扩展3个485串口模块，每个串口模块提供4个RS485串行接口

?可扩展1个USB无线网卡，支持接入wifi无线网络，可支持wifi仪表的数据采集或wifi网络的数据转发上传

?支持掉电后运行5秒以上时间，并支持运维等协议的掉电报警需求

?所有扩展模块都可单独采购，更能方便现场环境改造及业务扩容，节省成本

2.ANet-2E4SMANET智能通信网关管理机 用于电力监控系统的硬件篇

技术参数

指标

电压/功耗

DC 12 V ～36 V 小于10W

处理器

ARM32位Cortex-A7内核，528MHz

存储内存

256MB DDR3内存 + 256MB NAND Flash电子硬盘

串行接口

主模块：4路光耦隔离RS485 + 1路RS232(调试口)

以太网接口

2路10/100M自适应

Lora无线

选配，1路，载波频率 410MHz~525MHz，Lora调制方式

USB HOST

1路USB2.0高速接口，支持接入U盘作断点续传或无线wifi网卡(选配)

TF卡接口

支持热拔插及即插即用断点续传数据存储

DI采集

8路无源干接点开关量采集

RST按键

短按2-5秒重启设备，长按5秒以上恢复出厂默认设置

断电报警

支持断电保持5秒以上工作状态，并上送断电报警

ANet-485

M485模块：4路光耦隔离RS485

ANet-M4G

M4G模块：支持2G/3G/4G全网通

安全性

工频耐压：通信端子和辅助电源之间AC 2kV 1min

绝缘电阻：输入、输出端对机壳>100MΩ

环境

工作温度：-20℃～+55℃ 存储运输温度：-25℃～+70℃

相对湿度：≤95%(+25℃) 海拔高度：≤2500m

电磁兼容检测

GB/T17626.2-2006 静电放电抗扰度试验 4级

GB/T17626.4-2008 电快速瞬变脉冲群抗扰度试验4级

GB/T17626.5-2008 浪涌(冲击)抗扰度试验4级

GB/T17626.6-2008 射频场感应的传导骚扰抗扰度3级

3.ANet-2E4SMANET智能通信网关管理机 用于电力监控系统的软件篇

设备配置

C/S架构ANetCM配置管理软件，开放式模板管理，纯文本或excel工程信息管理

Console配置

RS232串行命令行简约命令集配置管理

网络通讯方式

Socket方式，支持XML格式压缩上传，提供AES加密及MD5身份认证等安全需求

数据采集周期

秒 级自定义配置

自动上传周期

秒、分钟 级自定义配置，视上传协议而定

协议支持

除一般标准协议外，可支持对采集侧及上位机非标准协议的定制化开发

与上位机对时

实时保持与上位机同步对时

断点续传

实时检测，上传失败自动保存待传数据，支持外部存储介质的即插即用和空间扩容，网络恢复时待传数据自动上传，保存天数及存储空间自动防溢，先进先出

协议支持

GBT19582-2008(Modbus、ModbusTCP)、DL/T645-1997、DL/T645-2007、

CJT188-2004、IEC60870-5(103、104)、DGJ08-2068-2012上海建筑能耗、DGJ32/TJ111-2010江苏建筑能耗、电力需求侧(需定制)、远程预付费、运维云平台、串-网透传等
